25毫米规格压缩式管路耦合接头

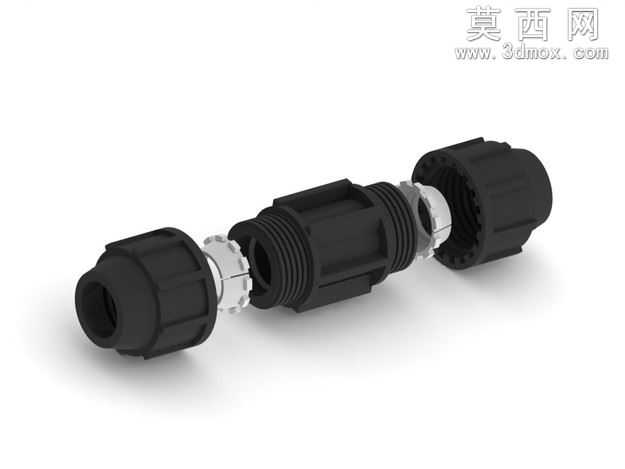

本模型为25毫米规格压缩式管路耦合接头，建模阶段以实际管路连接的功能需求为核心出发点，首先通过测绘同规格实物接头的关键尺寸，确定两端接口的通径、螺纹段长度、主体外径等核心参数，在三维建模软件中先绘制接头的中心轴线作为基准，依次构建两端的内螺纹接口段、中部的锁紧防滑筋结构、两端的外六角拧动卡位结构。建模过程中对螺纹部分采用精确的螺旋扫描特征生成，还原真实管螺纹的牙型角度与螺距参数，保证接口部分的尺寸精度符合管路连接的装配要求；主体外表面的纵向加强筋采用阵列特征完成，筋条的高度、宽度均参考实物的受力需求设置，既保证接头的结构强度，也兼顾注塑成型的工艺合理性，避免出现壁厚不均导致的成型缺陷。材质设置上，主体部分选用工程塑料材质，调整材质的粗糙度、漫反射参数还原PP或尼龙塑料的哑光磨砂质感，接口内嵌的金属螺纹衬套单独赋予金属材质，调整金属的反射率、高光参数还原金属螺纹的光泽质感，区分不同部件的材质差异。渲染阶段采用柔和的影棚布光，主光源从斜上方45度照射，突出接头表面的筋条结构与轮廓细节，辅光源补充暗部亮度，避免出现死黑区域，背景选用中性灰色渐变背景，让主体接头的视觉焦点更加突出。结构设计上，该耦合接头采用双端压缩锁紧结构，两端均可插入对应外径的管路，通过拧紧端部的锁紧环挤压内部密封件实现管路的密封与固定，中部的镂空筋条设计在保证整体结构强度的前提下，有效减少材料用量，同时降低接头整体重量，外表面的防滑筋在手动安装时可增加摩擦力，无需额外工具即可完成初步拧紧操作，适配25毫米外径的塑料管路连接场景，可用于给排水管路、气动管路的快速对接作业，模型的各部件均按照实际装配关系拆分，可直接用于装配干涉检查、工程图导出以及3D打印验证。
