带侧灯功能的手持便携手电筒结构设计

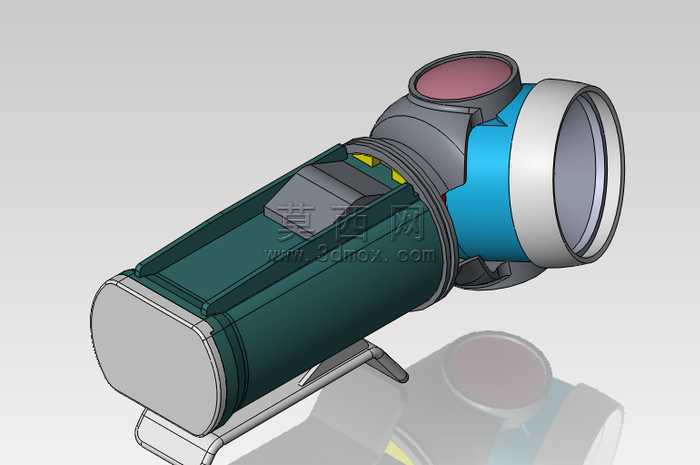

本作品为一款集成主照明与侧部辅助照明功能的手持手电筒三维结构设计，建模过程依托三维参数化设计软件完成，全程采用自顶向下的装配设计思路，先完成整体功能布局的骨架搭建，再逐一拆分各个零部件进行细节建模，确保各部件之间的装配间隙、配合公差符合实际生产的精度要求。建模阶段首先构建手电筒的主体筒身结构，筒身采用符合人体工学的弧面收腰造型，表面做防滑纹理的细节处理，材质设定为高强度工程塑料，兼顾握持手感与抗摔耐磨的使用需求；筒身尾部设计有可折叠的金属支撑脚，可实现手电筒的立式放置，满足固定角度照明的使用场景。灯头部分采用分层结构设计，最外层为高透光率的PC材质透镜，中层设置银色金属质感的反光杯，用于聚拢主光源光线提升照射距离，灯头与筒身的连接部位设计有旋转调焦结构，可通过转动灯头调整光斑大小，适配不同距离的照明需求。筒身侧部额外设置独立的辅助照明模块，该模块采用独立的柔光罩设计，光线发散角度更大，可作为近距离泛光照明使用，侧灯模块与主灯头之间通过蓝色装饰环做视觉区分，提升产品的外观辨识度。筒身顶部设置有功能切换按键，按键做凸起防滑处理，可实现主灯开启、侧灯开启、灯光亮度调节、爆闪模式切换等多档功能控制，按键周边做防水密封槽结构设计，预留防水胶圈的安装位置，满足户外使用的防水要求。渲染阶段针对不同部件赋予对应的材质属性，筒身主体赋予深绿色哑光塑料材质，金属支撑脚赋予磨砂金属材质，反光杯赋予高反光镀铬材质，透镜赋予高透明玻璃材质，侧灯柔光罩赋予半透明磨砂PC材质，通过调整场景光照角度，清晰呈现各个部件的结构层次与材质质感，完整还原产品的外观细节与结构特征。整体设计兼顾实用性与外观美感，所有结构均符合手持照明产品的实际生产工艺要求，可直接用于后续的结构验证与开模生产参考。
