折叠式便携内六角艾伦扳手套装结构设计

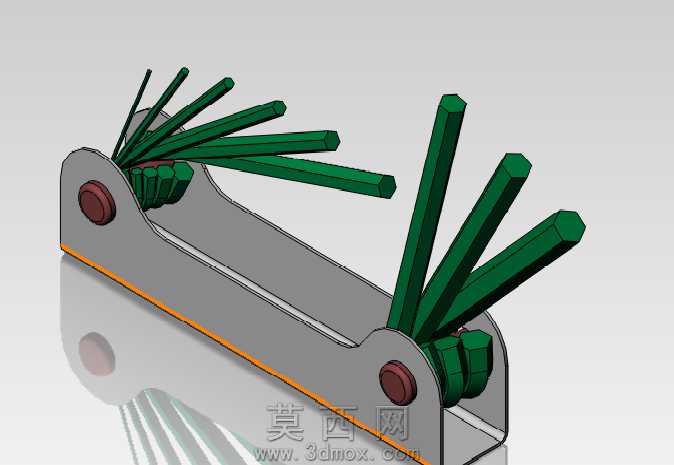

本作品为折叠式便携艾伦扳手套装的三维建模设计，采用SolidWorks完成全参数化建模，整体结构围绕便携收纳与快速取用的核心需求展开设计。建模过程中首先完成金属收纳支架的主体结构绘制，支架采用弯折式钣金造型，两端设置带防滑纹理的枢接轴座，轴座端盖采用红棕色哑光金属材质，模拟实际产品的防滑紧固旋钮结构，支架主体边缘设置橙色装饰线条，提升整体视觉辨识度。支架内部预留多组规格内六角扳手的收纳槽位，所有扳手通过两端的枢轴结构与支架连接，可实现0-160度范围内的自由翻转，使用时可将对应规格的扳手翻出至工作角度，闲置时可完全收纳进支架的槽位内部，大幅缩小工具的整体收纳体积。扳手部分采用六方截面的长杆结构，建模时严格遵循标准内六角扳手的截面尺寸规范，不同规格的扳手长度随对应六方尺寸梯度变化，保证使用时的力矩传递合理性，扳手表面赋予深绿色哑光硬质涂层材质，模拟工业级内六角扳手的表面处理效果，既还原真实产品的外观质感，也通过色彩区分提升工具的识别度。渲染阶段采用工作室柔光环境，添加地面反射效果突出产品的金属质感与结构轮廓，对枢接位置的转动配合间隙进行精细化建模，保证各扳手翻转过程中无结构干涉，整体装配结构符合手动工具的实际使用逻辑，既满足日常拆装作业的功能需求，也通过折叠收纳结构解决了零散内六角扳手易丢失、不便携带的痛点，模型结构完整，各部件配合关系清晰，可直接用于产品结构验证、3D打印样件制作以及相关工具产品的设计参考。
