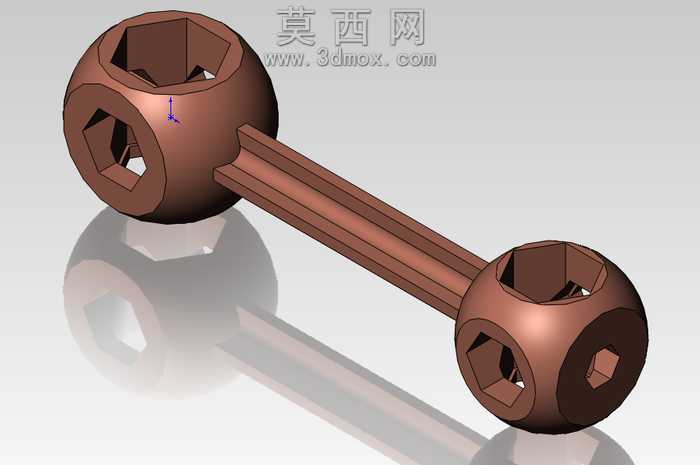

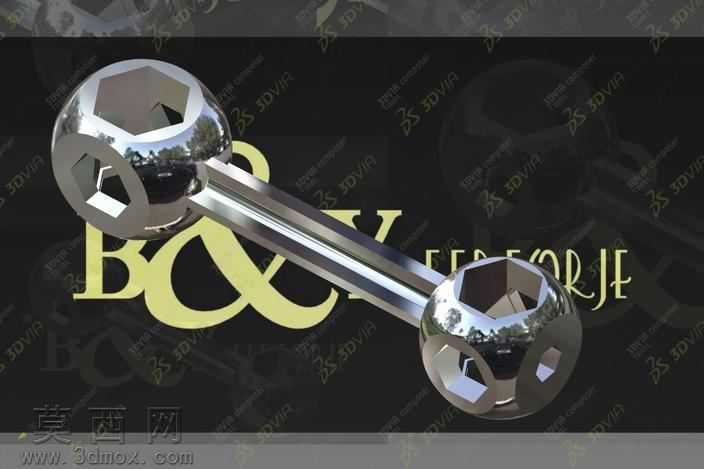

多规格内六角双头球形扳手三维结构

车间里拧内六角螺丝最闹心的就是工位上摆一堆不同规格的L型扳手，找规格翻半天，深孔位置还容易因为扳手角度卡滞拧不动，这款双头多规格球形扳手的结构设计刚好戳中这些现场痛点。从加工适配视角拆解这个模型的细节，两个球形端头每个面都开了不同尺寸的内六角套孔，杆身和球体衔接的位置做了渐变过渡的加强筋，不是生硬的直角拼接，真要上数控车床加工的时候，这个过渡段能有效避免应力集中，不会因为拧大扭矩螺丝的时候杆部从球体根部断裂。球面上的内六角孔位不是随便排布的，相邻孔位之间的壁厚留了足够的加工余量，要是孔距太近，铣削内六角的时候很容易打穿相邻孔壁，实际建模的时候特意把每个孔的深度控制在球体半径的三分之二，既保证套住螺丝头有足够的咬合深度，不会拧的时候滑头脱开，又不会因为孔太深让球体剩下的壁厚太薄，受力的时候开裂。杆身做的是带圆角的方杆，不是光溜溜的圆杆，手拧的时候能增加摩擦力，就算手上沾了机油也不容易打滑，而且方杆的截面抗扭强度比同直径的圆杆高不少，拧M6以上的大规格内六角螺丝也不会轻易扭弯。两个球体的大小不一样，大球端开的都是大尺寸的内六角孔，对应M4到M8的常用螺丝规格，小球端开的是M1.5到M3的小规格孔，平时拆小型设备、电控柜端子排的小螺丝用小球端就够，不用再单独找微型内六角扳手。球头的圆弧面做了光滑过渡，实际使用的时候可以倾斜25度左右拧深孔或者被障碍物挡住的螺丝，不用像普通直头内六角那样必须和螺丝保持同轴，很多设备内部空间狭窄，扳手没法垂直对准螺丝，这个球形结构就能斜着插进去拧，这也是普通直柄内六角做不到的地方。建模的时候特意给每个内六角孔的边缘做了0.1mm的倒角，真要做实物热处理之后，孔口不会因为淬火留下锋利的毛边，插螺丝头的时候也能更顺畅，不会因为孔口的毛刺卡滞刮花螺丝的六角头。杆身和两个球体的配合位置做了0.02mm的过盈配合公差，要是做分体加工再压装的话，这个公差刚好能保证压装之后不会松脱，要是做一体3D打印或者红打锻造成型，这个衔接位置的曲面过渡也能让打印层纹或者锻造流料更顺畅，不会出现缺料、断层的缺陷。平时给新入行的机修学徒做工具认知实训的时候，这个模型也能用来演示多合一工具的结构设计逻辑，怎么在有限的体积里排布最多的常用规格，怎么平衡强度和便携性，比拿现成的扳手拆开来讲更直观，能直接在软件里剖开看内部的壁厚、孔深，算抗扭截面系数，比干讲课本上的强度公式好懂多了。
