YX160发动机配套空气过滤组件三维设计

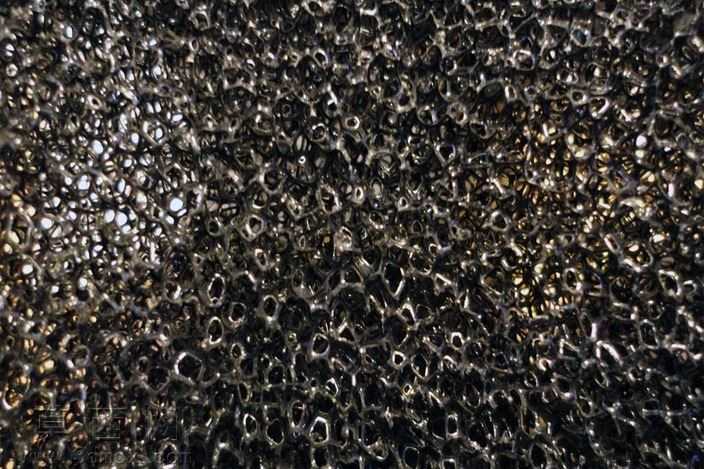

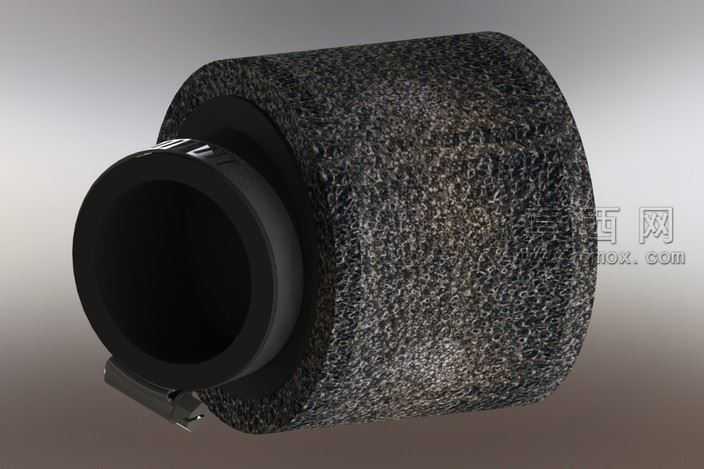

本作品为适配发动机装配需求设计的YX160型空气过滤组件三维模型，整体建模过程严格遵循机械零部件设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，从接口尺寸到滤材形态均参照实体过滤元件的真实比例进行还原，确保模型可直接用于发动机整机装配的虚拟验证环节。模型主体分为接口端与滤体两大部分，接口端采用带定位卡扣的圆筒式结构，建模时通过拉伸、切除、倒角等基础特征组合，还原了接口处的安装限位结构、密封贴合面以及卡扣的弹性卡位形态，所有配合面均预留了合理的装配公差，可在装配环境中实现与发动机进气端的精准对位，无干涉错位问题。滤体部分是模型的核心展示区域，为还原真实过滤材质的粗糙多孔质感，建模阶段先构建出规整的圆柱滤层基体，再通过纹理映射与凹凸贴图技术模拟滤材表面的纤维堆叠、孔隙错落的粗糙肌理，渲染阶段采用V-Ray渲染器调整材质的漫反射、粗糙度与次表面散射参数，让滤材呈现出类似发泡过滤棉的哑光、略带绒感的视觉效果，同时通过光影层次区分滤层的厚度与内外径差异，直观展现过滤介质的容纳空间。整体设计思路围绕发动机子组件的模块化装配需求展开，没有局限于单一型号的专属结构，而是采用通用化的接口尺寸设计，既可以作为YX160型号发动机的配套过滤部件，也可通过参数调整适配同规格的其他动力设备进气过滤场景。模型细节处理上，接口边缘的注塑合模线、卡扣处的圆角过渡、滤体与端盖的压合接缝都做了精细化还原，没有出现特征缺失、面重叠等建模问题，所有结构均符合实际过滤元件的生产工艺逻辑，既可以用于机械设计教学中的装配演示，也能作为过滤设备选型阶段的可视化参考素材，帮助设计人员快速理解空气过滤组件的安装逻辑与结构组成。
