快开式Coalester立式过滤设备结构设计

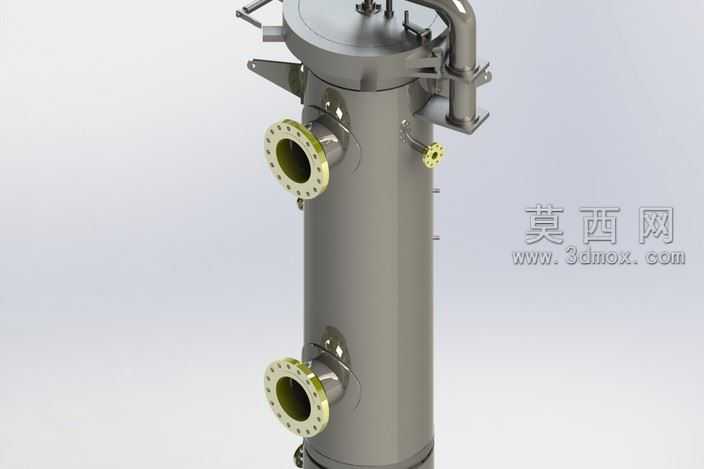

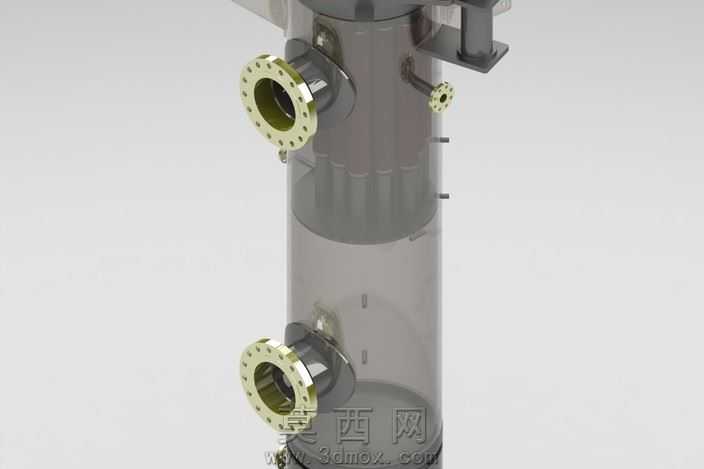

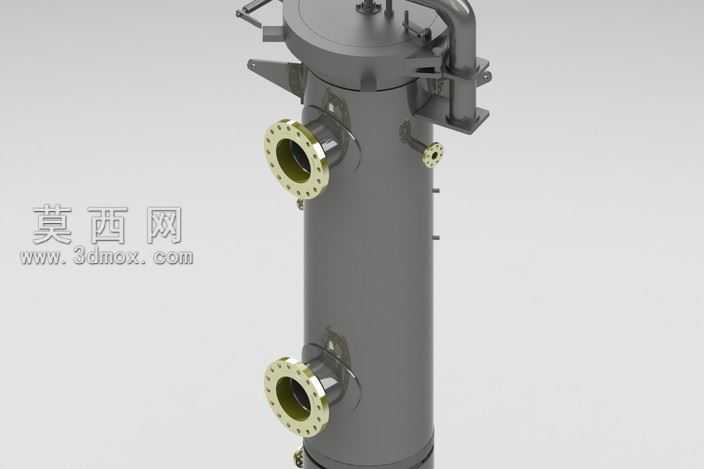

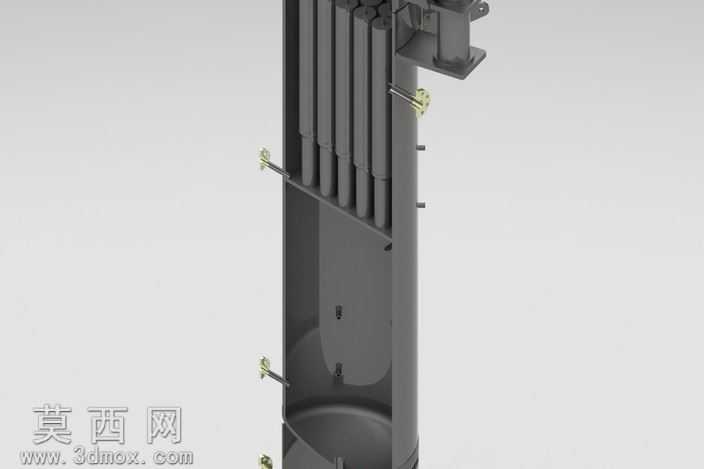

本作品为立式快开型Coalester过滤设备三维建模成果，建模过程中以工业过滤场景的实际使用需求为核心设计逻辑，首先完成整体罐体的参数化基准搭建，以竖直圆柱罐体作为主体承载结构，严格按照压力容器类过滤设备的尺寸比例设定罐体直径、筒体高度与壁厚参数，确保整体结构的比例协调与工程合理性。建模阶段优先完成罐体主体的特征构建，通过拉伸、抽壳等基础特征生成筒体基础形态，再针对上下端盖进行细节设计：上端盖集成快开锁紧机构，摒弃传统多螺栓紧固的繁琐结构，设计了带铰接定位的快压锁紧组件，包含铰接支座、旋转压臂、锁紧卡扣与定位销结构，可实现端盖的快速开启与闭合，无需拆卸大量紧固件，大幅降低滤材更换、设备维护的操作时长。罐体侧面的进出料接口采用带法兰的凸缘结构，建模时精准还原法兰的螺栓孔阵列分布、密封面凸台结构，法兰与罐体连接处做圆弧过渡处理，避免应力集中的结构缺陷，同时在接口位置设计了加强筋结构提升连接强度。罐体表面的附属结构包含排气阀接口、排污接口、压力表安装座与吊装吊耳，所有附属接口均按照工业安装标准设定尺寸与位置，吊耳结构做了圆角强化处理，满足设备吊装的受力需求。材质渲染阶段，罐体主体采用哑光不锈钢材质，调整金属粗糙度参数还原工业不锈钢的磨砂质感，法兰密封面采用黄铜色金属材质区分，与不锈钢罐体形成视觉层次，锁紧机构的活动部件做了金属光泽强化处理，突出活动结构的功能属性。整体装配过程中严格校验各活动部件的运动干涉情况，确保快开压臂的旋转行程无卡顿、锁紧卡扣与端盖的配合间隙合理，铰接部件的同轴度符合装配要求，所有密封位置均预留了密封件安装槽位，还原真实设备的密封设计逻辑。设计过程中充分考虑设备的实用性，快开结构的操作力臂经过长度优化，单人即可完成端盖的开合操作，罐体底部设计了支撑脚结构保证设备放置稳定性，整体结构无冗余设计，所有特征均服务于过滤设备的过滤、安装、维护核心功能，模型的细节精度可直接用于方案展示、结构验证与教学演示场景。
