机床用立式定位锁紧刀架结构设计

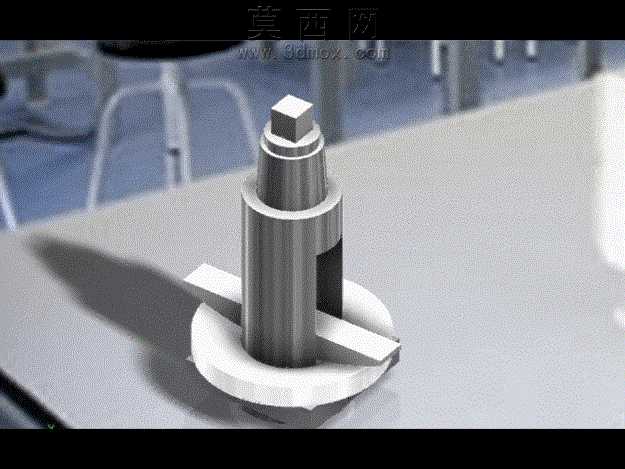

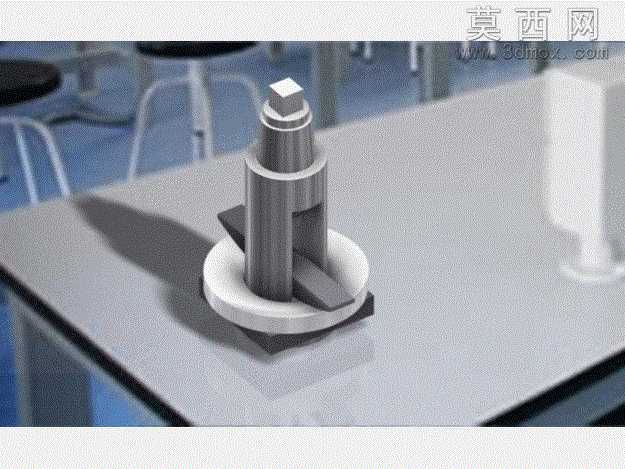

本刀架三维模型采用CATIA软件完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸逻辑，从底部基座开始逐层向上搭建特征，保证各部件的装配公差符合机床附件的设计规范。模型整体采用立式同轴结构设计，底部为带定位凸台的圆形安装基座，基座表面设置有对称分布的径向定位凸条，用于实现刀架在机床安装工位的周向定位，避免加工过程中出现周向窜动；基座上方为阶梯式圆柱主体，主体侧面开设有刀具安装槽位，可适配对应规格的切削刀具装夹需求，槽位边缘做了倒角处理，既能够去除建模过程中的尖锐棱角，也可模拟实际零件的去毛刺工艺特征。主体向上依次设置多层锁紧配合阶梯，最顶端为方形调节端头，可配合扳手实现刀架的锁紧与松开操作，端头与下方圆柱段做了平滑过渡处理，避免应力集中。模型渲染阶段采用金属磨砂材质模拟实际钢制刀架的表面质感，对基座底面、定位凸条工作面、刀具安装槽定位面等关键配合面做了高亮处理，清晰区分加工面与非加工面的视觉差异；场景采用渐变深蓝色背景，搭配柔和的侧上方打光，既能够清晰展现刀架各层级的结构轮廓，也避免了过度反光遮挡结构细节。设计过程中重点考量了刀架的装夹便捷性与锁紧可靠性，底部的径向凸条可承担切削过程中的周向扭矩，减少锁紧螺栓的受力负荷，顶端的方形端头相比六角头更适配机床狭小操作空间的扳手操作，多层阶梯结构可实现不同高度的刀具装夹适配，拓展刀架的适用范围。建模过程中对所有装配接触面都做了贴合约束验证，确保各部件不存在干涉问题，整体结构紧凑，符合机床附件轻量化、高刚性的设计要求，可作为机床设计、工装夹具设计的参考练习模型，帮助学习者掌握立式回转类工装的建模思路与结构设计逻辑。
