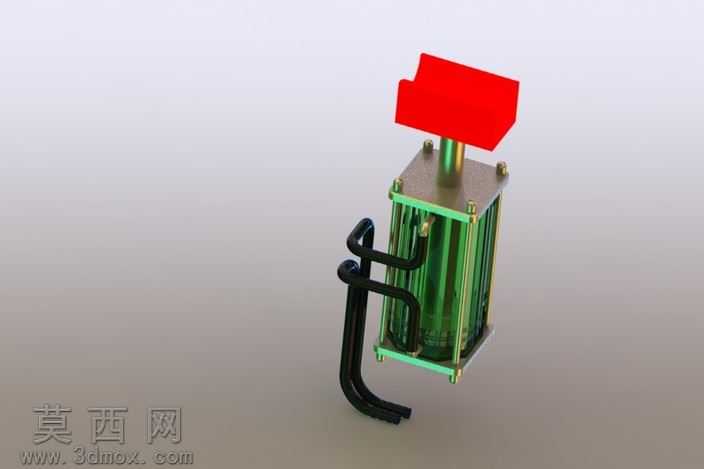

带外置管路的立式液压缸三维结构模型

本模型为带外置布管结构的立式液压缸三维设计成果，建模阶段采用参数化特征构建思路，首先以拉伸特征完成缸筒主体的基础轮廓搭建，严格遵循液压缸缸筒的壁厚设计规范设定内外径参数，保证缸体的承压结构合理性。针对缸体上下端盖，采用凸台拉伸与螺栓孔阵列结合的方式完成建模，端盖与缸筒的配合面做了贴合公差的结构预留，端盖上的紧固螺栓采用标准件参数化调用，沿端盖圆周做等距阵列排布，还原真实液压缸的端盖紧固结构。模型顶部的活塞杆伸出端做了精准的同轴度约束，活塞杆与端盖之间的导向套结构做了简化但符合装配逻辑的特征设计，顶部的红色安装连接块采用拉伸加倒角的方式构建，预留了与外部负载连接的安装面结构。外置的黑色液压管路采用扫掠特征完成建模，沿缸筒外壁做贴合式的布管走向设计，管路的弯折处做了符合液压管路弯曲半径规范的圆角处理，管路与缸体的连接接头做了细节特征刻画，还原液压管路的实际连接形态。材质与渲染阶段，缸筒主体采用半透明的绿色玻璃质感材质，可直观展示缸体内部的腔体结构，方便观察活塞的运动空间；端盖与紧固螺栓采用金属镀锌材质，还原金属机加工零件的哑光金属质感；外置管路采用黑色哑光橡胶包覆金属管的材质表现，还原液压油管的真实外观；顶部连接块采用醒目的亮红色哑光塑料材质，突出安装连接部位的结构位置。渲染时采用柔和的工作室光源，在缸体曲面处形成自然的光影过渡，清晰展现各部件的结构层次与装配关系。设计过程中重点还原了液压缸的核心装配逻辑，各部件之间的配合关系符合液压元件的实际装配规范，既保证了外观结构的还原度，也通过半透明缸体的设计直观呈现内部腔体结构，可用于液压传动原理的演示、液压系统布局的参考以及相关机械结构的教学展示使用，模型的各特征均保留可编辑参数，方便后续根据实际工况需求调整缸径、行程、管路布局等参数，适配不同的液压系统设计场景。
