高温等离子测试隧道系统三维结构

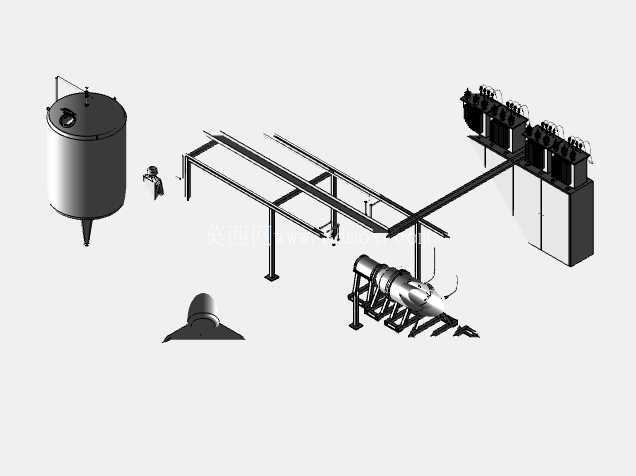

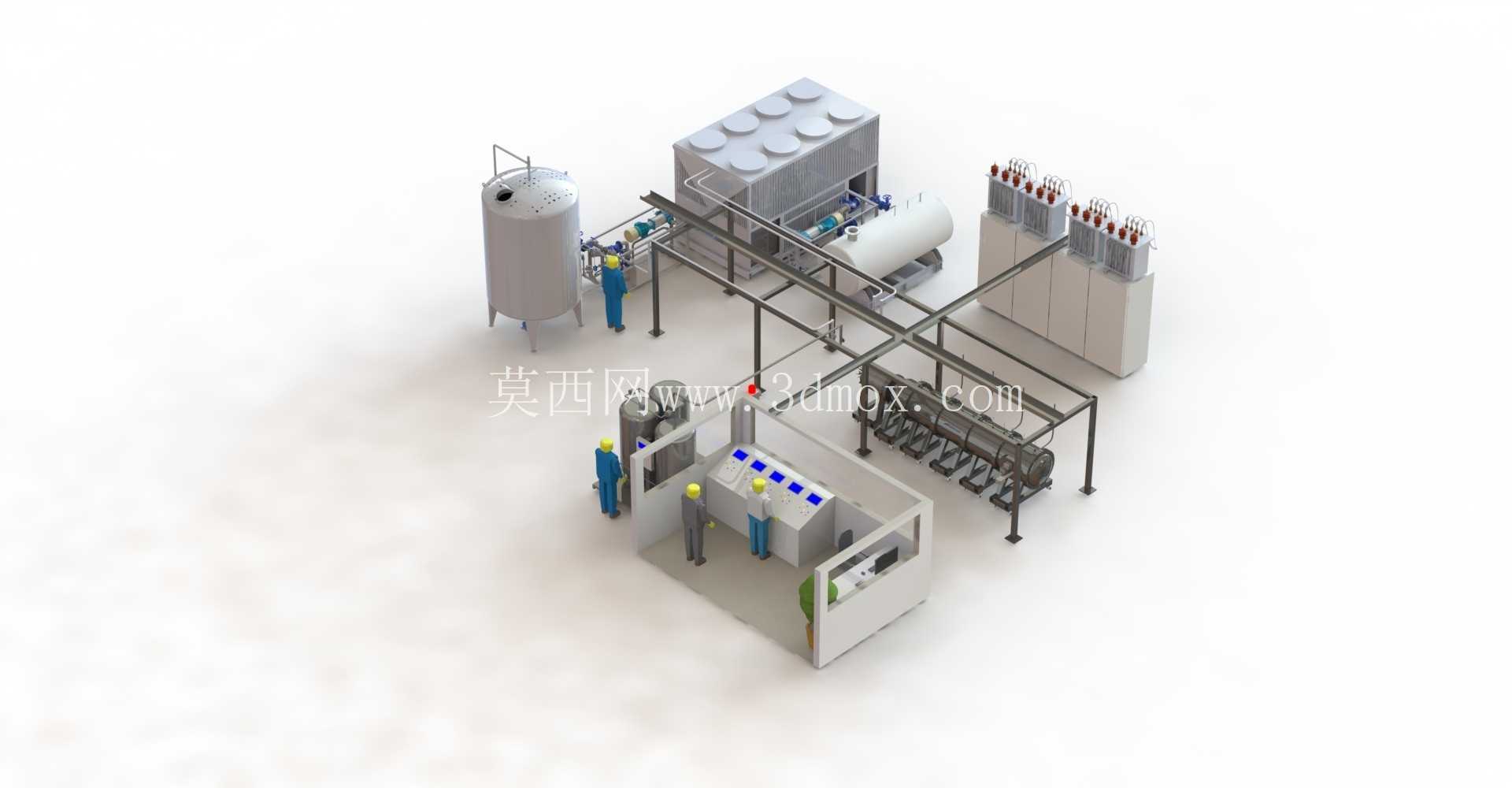

　　这套高温等离子测试隧道系统，核心面向超高速工况下的材料、部件等离子环境模拟测试需求，可覆盖3000℃到10000℃的极端高温等离子场环境，主要应用于航空航天热防护材料验证、高速飞行器部件热冲击测试、特种耐高温材料性能标定、高温等离子工艺研发等场景，是极端热环境试验领域的核心成套装备。从整体布局来看，整套系统采用模块化分区设计，沿工艺流向依次排布原料供给单元、等离子发生单元、测试隧道主体、测控操作单元、尾气与冷却处理单元，各单元通过标准化工业管廊、线缆桥架完成介质与信号连通，现场预留了充足的操作维护通道，可满足日常巡检、部件更换、试样装卸的操作空间需求。

　　原料供给单元采用立式承压储罐结构，配套独立的流量调控阀组与输送管路，可根据测试工况需求稳定输送等离子发生所需的工作介质，储罐底部设置可调式支撑脚，可适配现场地面平整度偏差，安装时需保证罐体垂直度偏差不超过千分之一点五，避免介质输送出现偏流影响等离子场稳定性。等离子发生单元集成了多组等离子发生器模组与功率调控柜，模组采用阵列式排布设计，单组发生器可独立调控功率输出，能够根据测试段所需的温度场分布灵活调整各模组输出参数，保证测试隧道内的等离子场温度均匀性控制在允许偏差范围内；功率调控柜采用密封式柜体结构，配套独立的散热通风回路，可隔绝现场粉尘、水汽对内部功率器件的影响，柜体底部设置电缆进线密封结构，安装时需保证柜体与地面接地排可靠连接，接地电阻满足高压设备安全规范要求。

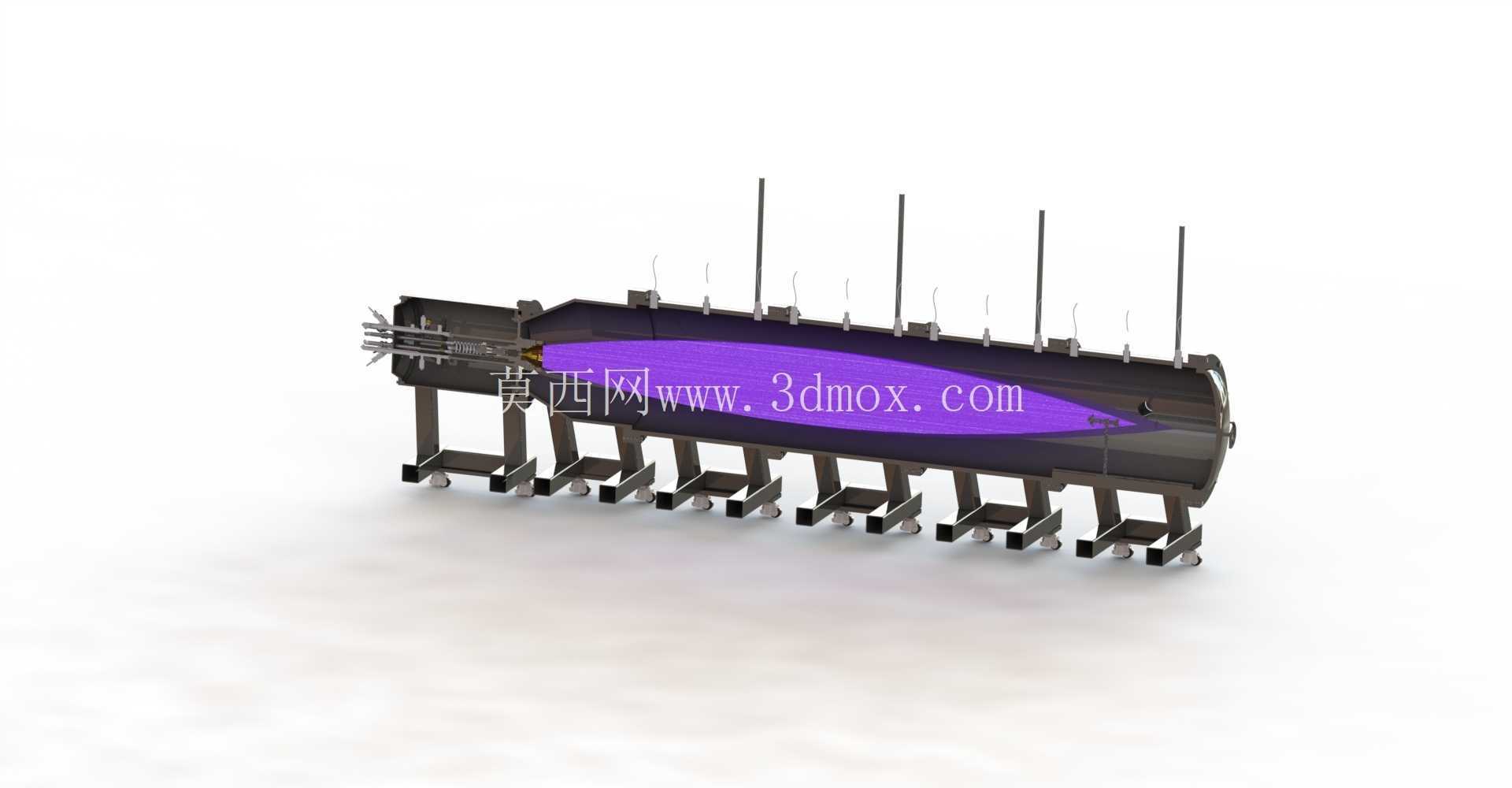

　　测试隧道主体采用长直密封腔体结构，内壁铺设耐高温隔热衬层，可承受万度级等离子体的长期冲蚀，腔体侧壁设置多组观测窗口与传感器安装接口，可实时监测试验过程中腔体内的温度、压力、等离子体浓度参数，同时配套可快速开启的密封舱门，方便测试试样的装卸与腔体内部维护；隧道两端设置介质导流结构，可保证等离子体在腔体内形成稳定的平推流场，避免出现紊流影响测试结果的准确性。测控操作单元采用独立隔间式设计，将操作工位与高压、高温测试区域做物理隔离，操作面板上集成了全系统的工况调控按钮、参数显示仪表与紧急停止控件，操作人员可在隔间内完成全流程的测试参数设置与工况监控，隔间采用透明防爆观察窗，可直接观测到测试区域的设备运行状态，操作位的布局符合人机工程学要求，常用控件均布置在操作人员站立可及的范围内，减少操作过程中的移动距离。

　　整套系统的管廊支架采用工业级型钢拼装结构，支架高度根据现场设备接口高度做匹配设计，管路排布遵循“介质管路在下、线缆在上、高压线缆与信号线缆分侧排布”的原则，避免不同介质、不同电压等级的管线出现干涉，同时预留了后续功能扩展的管线安装空间；现场配套的安全防护围栏可将高压测试区域与公共通道做隔离，围栏上设置安全联锁装置，一旦围栏门被非法开启，系统会自动切断等离子发生器的功率输出，保证现场人员安全。从安装边界来看，整套系统的占地尺寸可根据测试隧道的长度需求做灵活调整，标准配置下设备主体区域的净空高度需满足最高设备部件的吊装需求，地面承载能力需满足重型储罐、功率柜的承重要求，设备安装时需在各单元之间预留不小于一米的维护通道，方便后期对易损部件进行更换维护；系统配套的冷却水管路、供气管路、供电线缆均采用下进下出的排布方式，可减少地面管线的裸露长度，降低现场作业的磕碰风险。在设计过程中，整套系统充分考虑了极端工况下的设备可靠性，所有与高温等离子体接触的部件均采用耐高温耐冲蚀的特种材料制作，密封结构采用多级耐温密封设计，可保证长期高温运行下的腔体密封性；冷却系统采用独立的闭式循环回路，可对等离子发生器、测试隧道腔体、功率柜等发热部件进行持续冷却，避免部件出现超温损坏；系统的参数调控采用闭环控制逻辑，可根据传感器实时反馈的参数自动调整各模组的输出功率，保证测试过程中工况参数的稳定性，减少人工干预的工作量。
