管壳式换热设备原型结构设计方案

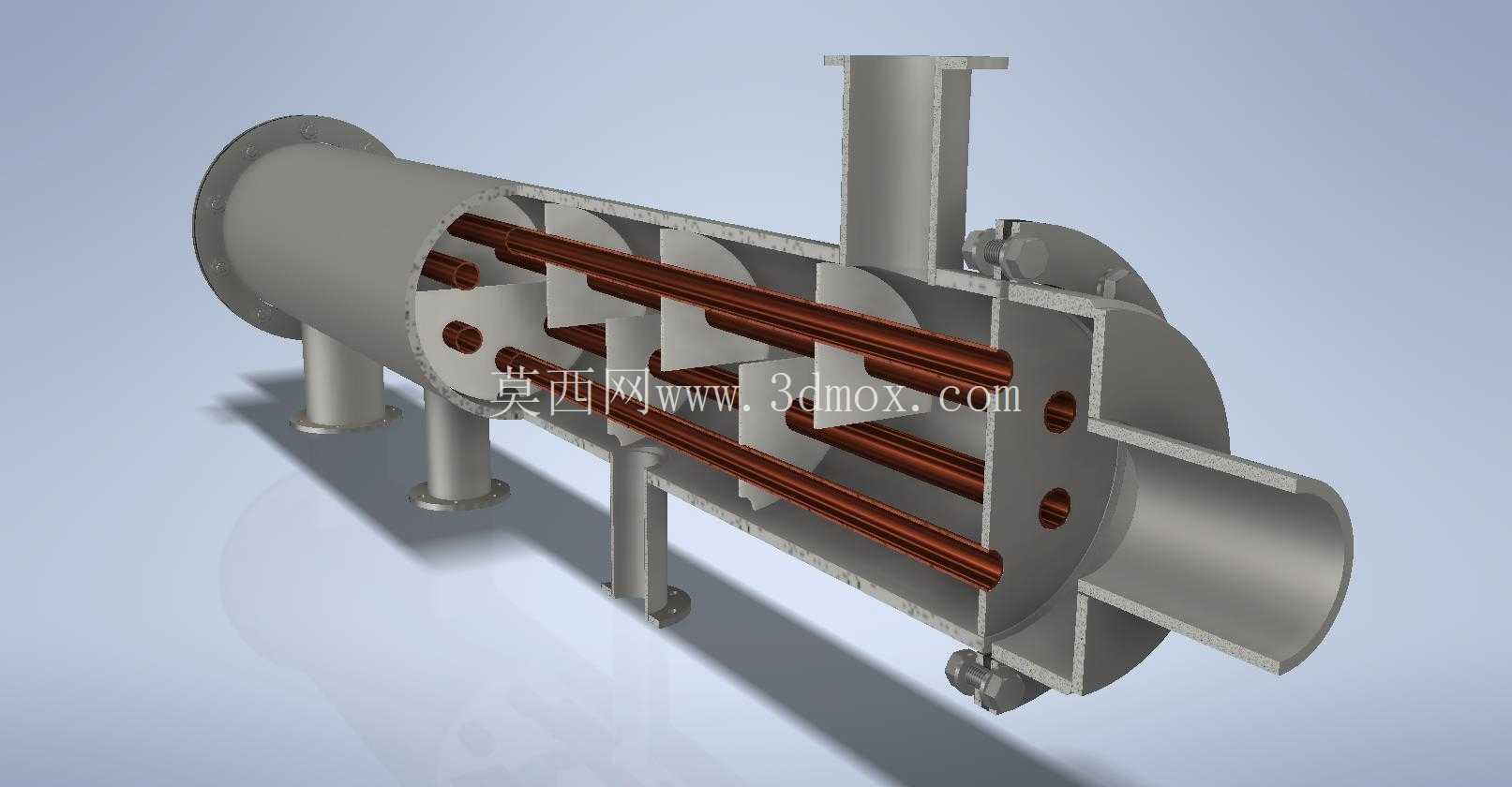

　　在化工、能源、暖通、制冷等诸多工业场景中，管壳式换热器始终是热量传递环节的核心通用设备，承担着不同温度流体之间的热量传递任务，既可以实现工艺介质的加热、冷却需求，也能完成余热回收、冷凝、蒸发等工艺环节，是流程工业中应用占比最高的换热设备类型。本次呈现的管壳式换热器原型结构，完全围绕研究场景下的换热性能验证需求搭建，整体结构覆盖了管壳式换热器的全部核心组成部分，包括圆筒形壳体、平行排布的换热管束、折流板组件、管板、进出口接管以及两端封头结构，能够完整复现真实工业设备的流体流动与热量传递路径。

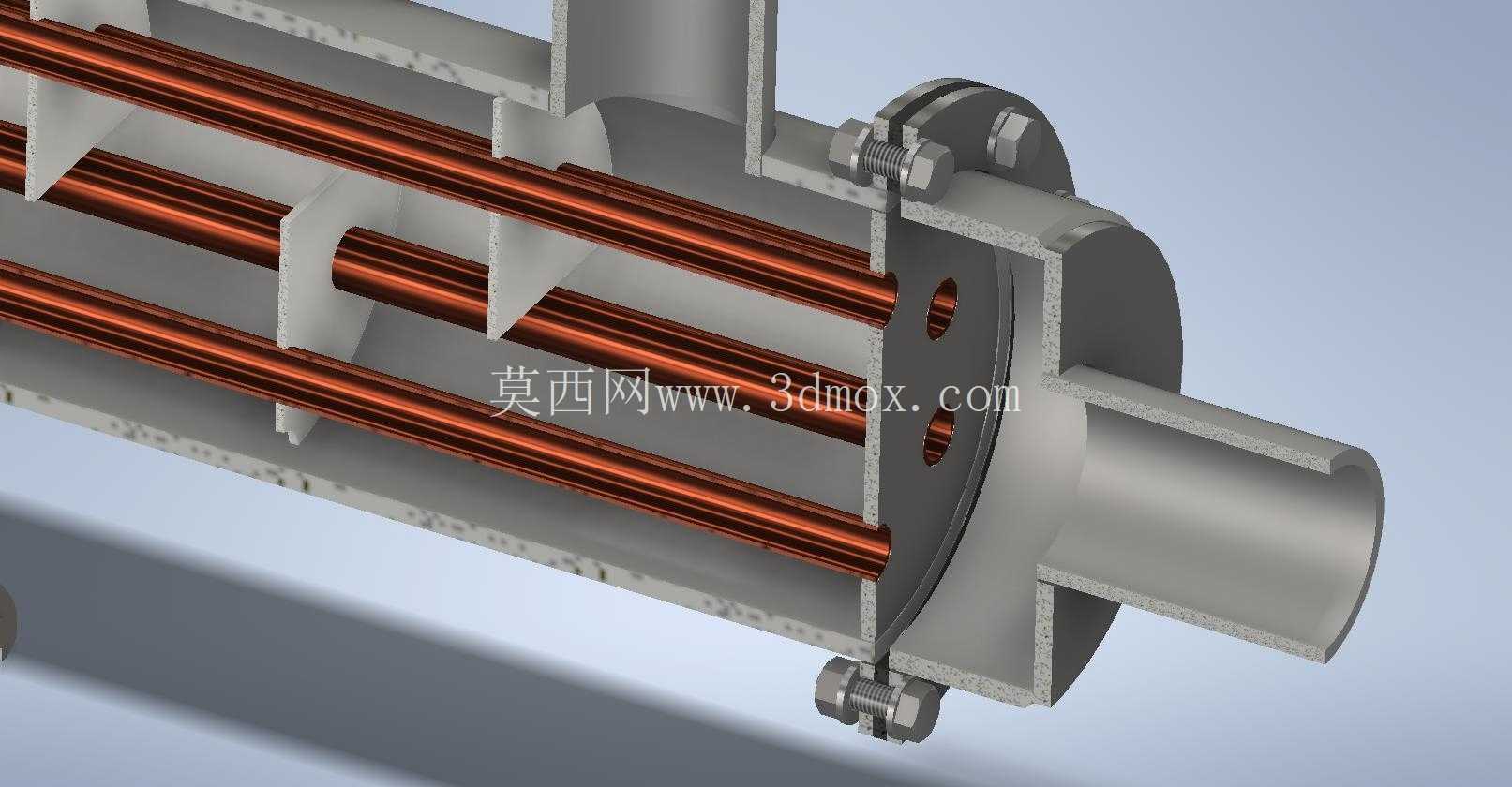

　　从结构设计逻辑来看，该原型在壳程内部设置了多组垂直于换热管束轴向的折流板，折流板采用弓形结构交错排布，这种设计一方面可以为换热管束提供稳定的径向支撑，避免长尺寸换热管束在流体冲击下产生振动变形，延长管束的使用寿命；另一方面可以强制壳程流体在壳体内形成折返式的湍流流动，避免流体在壳程内形成流动死区，大幅提升壳程流体与换热管外壁的接触效率，进而提升整体换热系数。换热管束采用平行等距排布方式，固定在两端的管板结构上，管板与壳体、封头之间形成密封的管程流道，管程流体从一端封头的进口进入后，会顺着换热管束的内部流道流向另一端封头，过程中通过管壁与壳程流体完成热量交换。

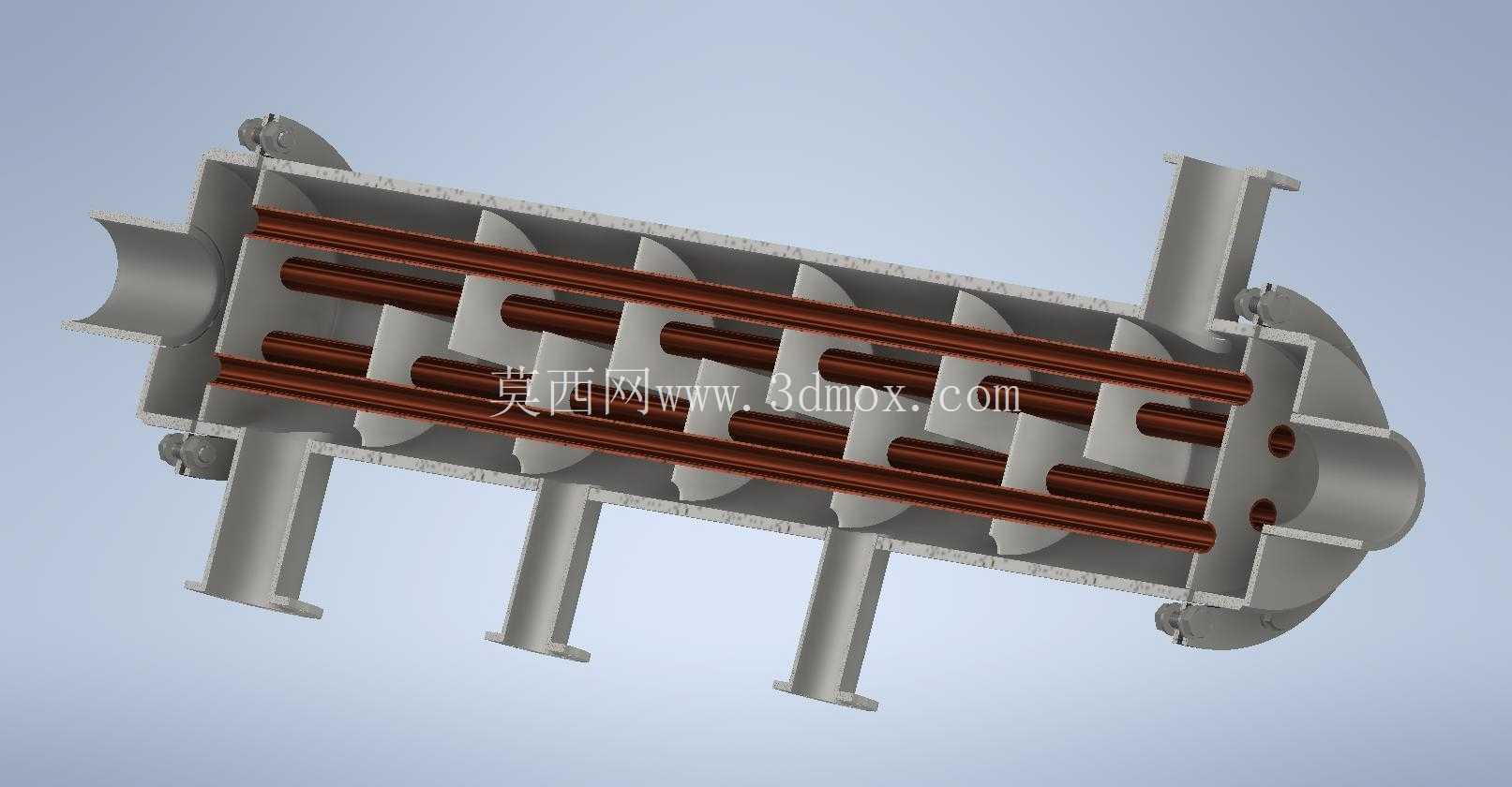

　　从安装边界与结构尺寸适配角度来看，该原型的壳体采用等直径圆筒结构，所有进出口接管均采用垂直于壳体轴向的布置方式，分别对应壳程流体的进出口、管程流体的进出口，接管端部预留了标准法兰连接的安装位置，能够直接对接工业现场的工艺管道，不需要额外做接口改装。壳体下方设置了三个均匀分布的支撑支座，支座的安装面保持在同一水平面上，能够将设备整体稳定固定在安装基础上，支座的高度经过核算，既可以预留出底部管道连接的操作空间，也能避免设备运行过程中产生的振动直接传递到安装基础。两端封头采用可拆式连接结构，方便后期对换热管束进行检查、清洗与更换，不需要整体切割壳体就能完成维护操作，这一设计也适配了研究场景下频繁调整管束参数、测试不同换热工况的需求。

　　在实际应用场景中，这类管壳式换热器可以适配高压、高温的工作工况，相较于板式、翅片式等其他类型的换热设备，管壳式结构的承压能力更强，对流体洁净度的适应范围更广，既可以处理洁净的水、蒸汽类介质，也能处理含有少量颗粒杂质的工艺流体，不容易出现流道堵塞的问题。该原型的结构设计完全遵循真实工业设备的设计逻辑，所有流道的通径、折流板的间距、管束的排布密度都经过合理匹配，能够直接用于换热性能仿真验证、结构受力分析，也可以作为同类型工业设备设计的参考蓝本，帮助结构设计人员快速理清管壳式换热器的内部结构组成、装配关系以及流体流动路径，减少前期方案设计阶段的结构梳理工作量。对于三维建模从业者而言，该模型完整呈现了多组件装配的层级关系，从壳体的曲面建模、换热管束的阵列排布、折流板的开孔匹配到支座的结构设计，都覆盖了机械三维建模中常用的阵列、装配约束、曲面构建等操作，具备很高的参考价值。
