发电厂水蒸汽循环立式高压换热装置

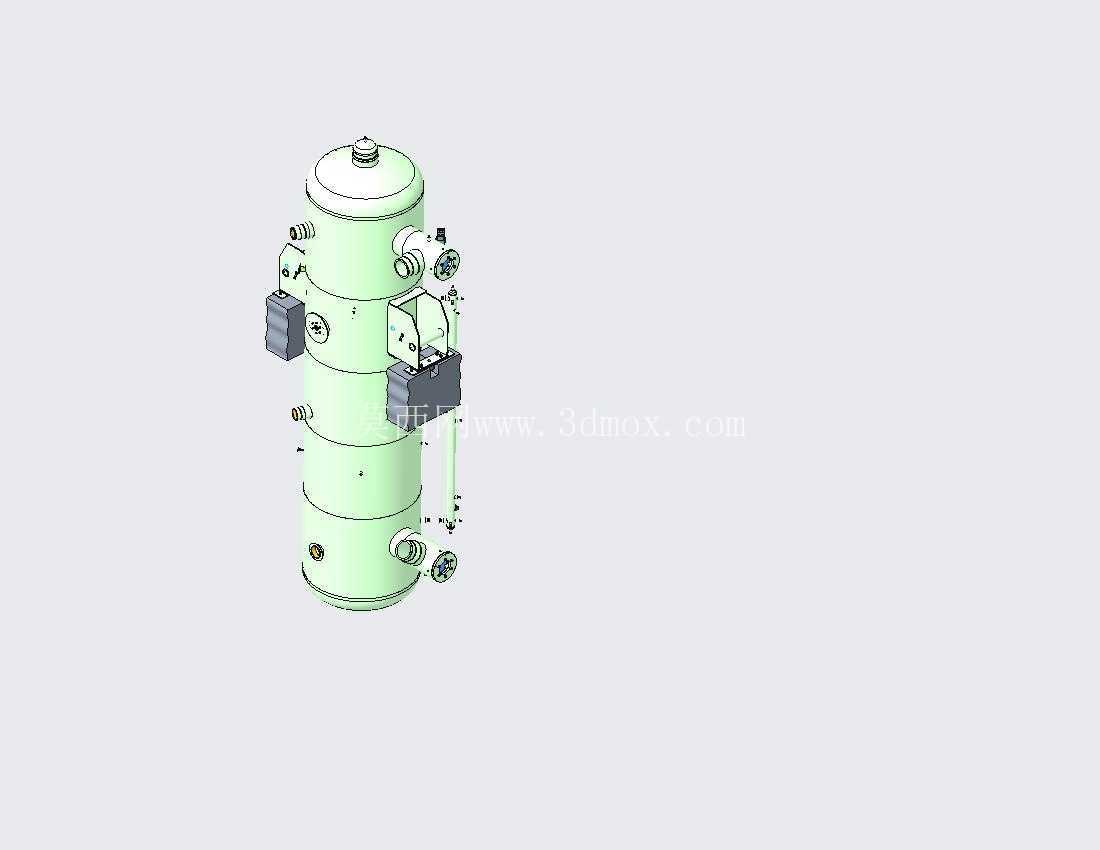

　　在火力发电厂的汽水循环回路中，这类立式高压换热设备承担着不同能级工质间的热量传递职能，是回热系统、疏水系统中衔接不同压力等级蒸汽与给水的核心承压部件，直接影响整套机组的热效率与工质回收率。从现场安装的边界条件来看，这类立式布置的设备通常依托主厂房汽机间的多层平台进行固定，设备本体为立式圆柱承压罐体结构，上下端采用标准椭圆封头封闭，整体重心沿罐体竖直轴线分布，安装时需要在罐体对应标高位置预留支腿焊接或抱箍固定的承载结构，周边需要预留足够的操作空间用于阀门操作、仪表检修与管道对接，罐体侧面的接口排布需要匹配现场管道的走向，避免与相邻的管道、桥架、支吊架产生干涉。

　　从功能实现的角度看，设备内部设置有不同形式的换热元件与导流结构，能够让不同参数的工质在互不掺混的前提下完成热量交换，高压侧的高温工质将热量传递给低压侧的低温工质，减少循环过程中的冷源损失，提升整套热力系统的能源利用效率。罐体侧面布置的多组接口分别对应不同工质的进出口、疏水排放口、排气口、仪表检测口，每个接口的法兰规格、压力等级都与对应连接管道的参数匹配，接口位置的设计充分考虑了管道应力的释放，避免管道载荷直接作用在罐体接管位置造成局部应力集中。

　　在结构设计的思路上，这类承压设备首先要满足对应压力等级下的强度要求，罐体壁厚根据设计压力、设计温度、材质特性经过严格的强度计算确定，封头与筒体的连接采用全焊透结构，所有焊接位置都需要经过无损检测确保无焊接缺陷。罐体外部附带的阀组、控制组件直接集成在设备本体侧面，减少现场安装时的外接管路工作量，这些组件分别承担液位调节、压力泄放、流量控制的职能，保障设备在运行过程中参数稳定在设计区间内。设备上设置的多组支座结构分别对应不同的安装工况，既可以采用落地式支腿安装在低层平台，也可以采用侧挂式抱箍结构固定在高层钢架上，适配不同厂房的布置方案。

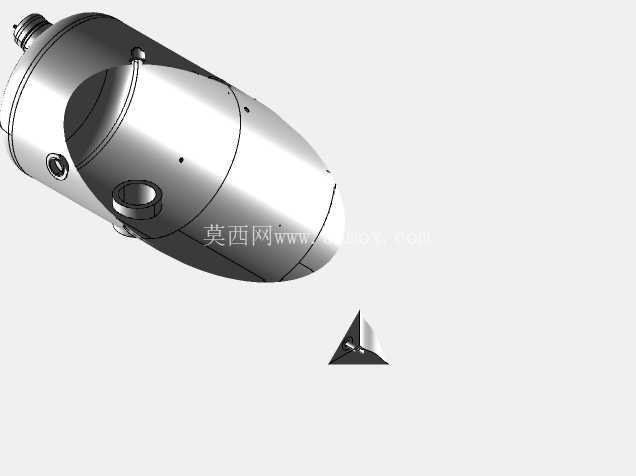

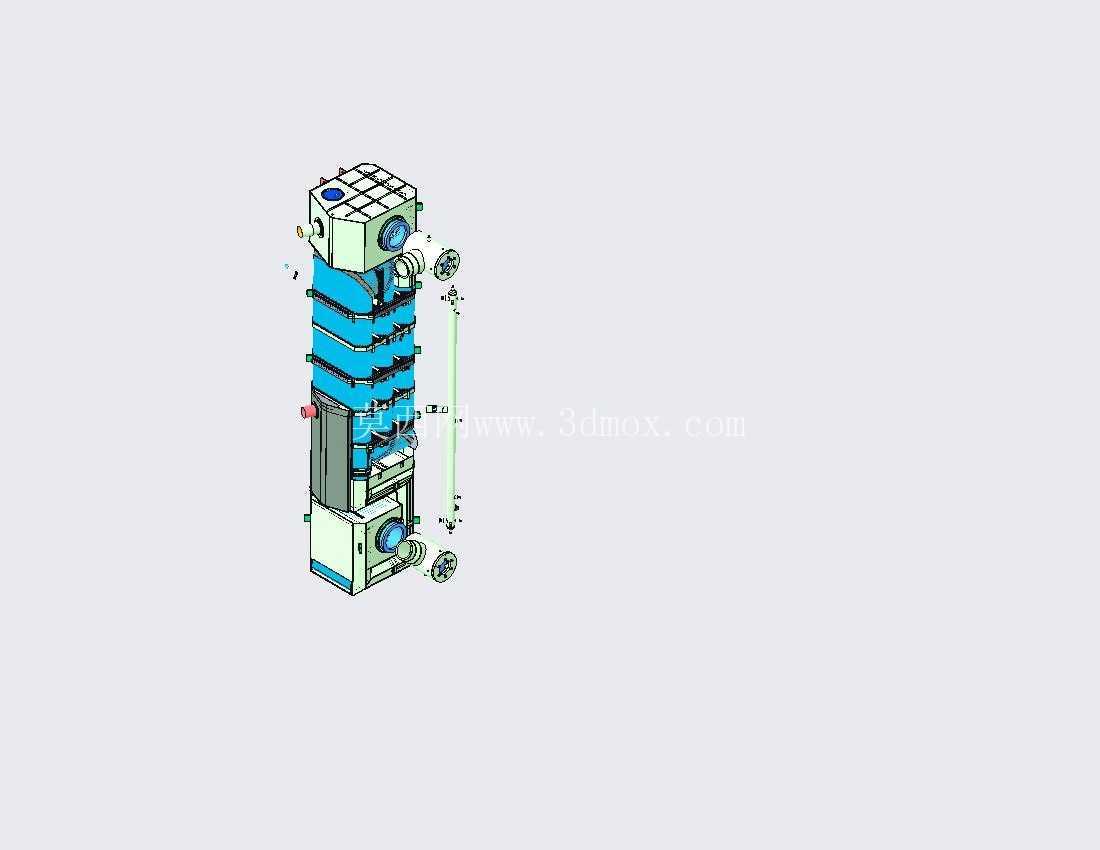

　　从建模的细节还原角度，这类设备的三维建模需要重点还原罐体的整体外形尺寸、各个接口的相对位置与伸出长度、外部附件的安装位置与外形轮廓，不需要完全还原内部的换热管束等不可见结构，但需要准确标注各个接口的公称直径、法兰端面的定位尺寸，为后续的管道布置、支吊架设计、碰撞检查提供准确的模型依据。在现场施工过程中，准确的三维模型能够提前预判设备与周边结构的干涉问题，减少现场安装时的管道修改工作量，同时也能为设备的检修空间预留提供直观的参考，确保后期运维过程中人员能够顺利接近各个操作部件，完成阀门操作、仪表校验、部件更换等常规维护工作。

　　这类换热设备的运行工况长期处于高温高压状态，因此外部的保温层厚度也需要在建模时预留足够的空间，避免保温层施工后与周边管道的净距不足。罐体上的人孔、手孔位置设置在便于操作的标高位置，方便检修人员进入设备内部开展检查与换热元件更换工作，所有外部附件的布置都避开了人孔的开启范围，不会对检修操作造成阻碍。在汽机间的整体布置中，这类设备通常布置在对应抽汽管道与给水管道的衔接位置，尽可能缩短连接管道的长度，减少管道的沿程阻力损失与散热损失，同时也能降低管道的材料成本与安装工作量。
