PDL4570D立式直插鼓芯电感器结构设计

项目分类:变压器/电感器 发布时间:2025-02-17 ID:937618
  • PDL4570D立式直插鼓芯电感器结构设计

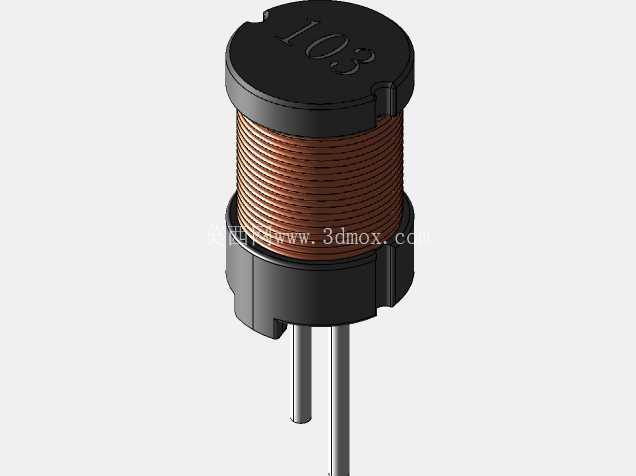

  在消费类电源、车载辅助供电、工业控制板卡的PCB布局中,直插式鼓芯电感器一直是小功率DC-DC回路、EMI滤波环节的常用被动元件,PDL4570D这款鼓芯电感的结构设计,完全围绕波峰焊生产工艺、板上安装空间限制、额定载流温升要求三个核心工程需求展开。从外形结构来看,该元件采用工字型锰锌铁氧体磁芯作为骨架,上下两端的圆形磁挡片直径统一,中间绕线柱的直径略小于挡片,给漆包铜线的绕制留出均匀的容纳空间,绕线完成后上端磁盖与磁柱采用粘接工艺固定,避免生产运输过程中线圈松散移位。引脚采用两根平直的镀锡铜包钢线,直接从下端磁挡片的预设孔位穿出,与线圈的首尾端采用焊锡熔接固定,引脚的中心距、伸出长度都严格匹配通用2.54mm网格PCB的焊盘孔径设计,波峰焊过程中不需要额外整形即可直接插装,能够大幅降低SMT前序的加工工时。

  从功能特性角度看,这款鼓芯电感的磁芯开气隙设计经过反复调校,既保证了额定电流下的电感量衰减控制在允许范围内,又避免了闭合磁路电感容易出现的直流偏置饱和问题,线圈采用多层密绕工艺,漆包线的线径根据额定载流需求选定,绕制过程中每层之间的排布紧密整齐,既控制了整体的直流电阻参数,也减少了高频工作下的邻近效应损耗。上端磁盖表面印有电感量标识,生产过程中可以通过视觉识别快速完成物料分拣,避免不同感值的元件混料。磁芯的边缘做了微小的倒角处理,既避免绕线过程中漆包线的绝缘层被磁芯棱角刮破造成匝间短路,也减少了插装过程中元件与周边元器件的干涉风险。

  在安装边界设计上,这款电感的整体圆柱外形没有突出的卡扣或异形结构,PCB布局时只需要预留对应直径的圆形禁布区即可,不需要额外预留侧向的操作空间,对于空间紧张的小功率电源板来说,这种规则外形的元件能够大幅提升板上空间利用率。引脚的伸出长度经过优化,既保证波峰焊时焊锡能够顺利沿引脚爬升形成可靠的焊点,又不会因为引脚过长导致焊后剪脚工序额外增加工作量,同时引脚的刚性足够,插装过程中不会轻易弯折变形,能够适配全自动插装机的上料与插装节奏。

  在实际应用场景中,这类鼓芯电感常被用于小功率开关电源的输出储能回路、音频设备的信号滤波环节、小家电控制板的浪涌抑制回路,相比贴片功率电感,直插式鼓芯电感的抗机械应力能力更强,在存在一定振动的应用场景下,焊点的可靠性表现更优,同时其开放式的磁路结构在EMI辐射的控制上也有自身的特点,设计PCB时可以根据其磁场分布方向调整安装角度,减少对周边敏感信号线路的干扰。建模过程中需要重点还原磁芯的阶梯结构、线圈的层绕纹理、引脚的相对位置关系,确保模型导入PCB装配环境后能够准确检查干涉情况,给结构设计人员提供真实的布局参考。
