集成行星减速结构交流伺服驱动装置

项目分类:伺服电机 发布时间:2025-02-17 ID:937688
  • 集成行星减速结构交流伺服驱动装置
  • 集成行星减速结构交流伺服驱动装置

  在自动化产线的精密传动工位、数控机床的进给轴驱动、工业机器人关节动力输出这类对传动精度、输出扭矩、动态响应有严苛要求的场景里,集成行星减速结构的交流伺服电机是核心动力执行部件,这类一体化结构省去了用户自行匹配电机与减速器的同轴度调试、连接法兰适配、传动间隙校准等繁琐工序,能直接作为动力单元集成到设备结构中。从实际工程应用来看,这类带行星减速的伺服电机常被用在3C电子组装设备的 pick-and-place 工位、包装机械的拉膜辊驱动、光伏组件叠焊机的定位轴传动场景,这类场景普遍要求驱动单元在有限安装空间内输出足够大的扭矩,同时保持极低的传动回程间隙,保证重复定位精度能控制在0.1mm以内,满足高速启停、频繁正反转的工况需求。

  从结构设计思路上看,这款行星齿轮AC伺服电机采用电机本体与行星减速箱直连的一体化布局,电机后端的编码器舱、动力接线座与前端减速箱的法兰安装面保持同轴设计,避免分体式连接带来的偏心误差。行星减速部分采用内齿圈固定、太阳轮输入、行星架输出的经典NGW结构,齿轮比设定为i=5,属于小减速比的伺服专用减速箱,这类减速比的结构既可以将伺服电机的额定输出扭矩放大5倍,又不会过多降低输出轴的最高转速,适配中高速、中高扭矩的传动需求。齿轮部分采用斜齿设计,相比直齿行星结构,斜齿啮合的重合度更高,传动过程中冲击更小、运行噪音更低,同时能承受更大的瞬时过载扭矩,适合频繁启停的动态工况。

  在安装边界与外形尺寸层面,这款驱动单元采用方形法兰安装结构,法兰端的定位止口与安装孔位遵循通用伺服电机的安装尺寸规范,能直接替换同规格的标准伺服电机搭配独立减速器的安装位,不需要额外修改设备的安装板结构。输出轴采用带键槽的圆柱轴设计,轴径与键槽尺寸匹配通用联轴器、同步带轮的安装标准,用户不需要额外加工输出轴即可完成传动连接。电机本体的侧面预留了动力线缆与编码器线缆的出线空间,线缆接头采用弯角设计,能减少安装时的轴向空间占用,适配安装空间局促的设备内部布局。减速箱部分的外壳采用高强度铝合金压铸成型,表面做阳极氧化处理,既保证结构强度,又能控制整体重量,同时具备良好的散热性能,电机长时间额定负载运行时,外壳温度能控制在合理区间,避免过热导致的磁钢退磁、编码器精度漂移问题。

  从功能特性来看,交流伺服本体采用高磁能积的钕铁硼永磁转子,转动惯量匹配行星减速后的负载惯量范围,能实现毫秒级的动态响应,在负载突变时能快速调整输出扭矩,保持转速稳定。后端的光电编码器能实时反馈转子位置与转速,配合伺服驱动器实现全闭环位置控制,搭配行星减速箱的低回程间隙特性,整个驱动单元的传动回程间隙能控制在3弧分以内,满足精密传动的定位要求。减速箱内的行星轮采用满装滚针轴承支撑,相比普通滚珠轴承支撑结构,能承受更大的径向负载,适合输出轴直接挂载同步轮、链轮的传动场景,不需要额外增加支撑轴承座,简化设备的整体结构设计。在实际选型匹配时,需要注意这款驱动单元的输出轴额定径向负载、轴向负载参数,结合实际传动结构的受力情况确认是否满足工况要求,同时要根据设备的运动曲线计算所需的峰值扭矩、额定扭矩,确认减速比与电机参数的匹配度,避免出现小马拉大车导致的电机过载报警,或者选型过大造成的成本浪费。

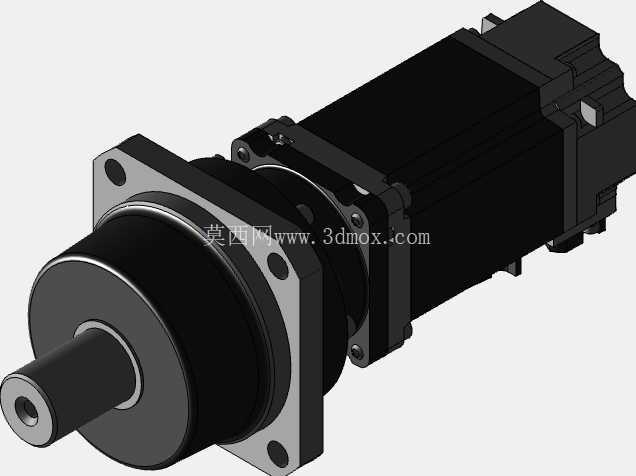

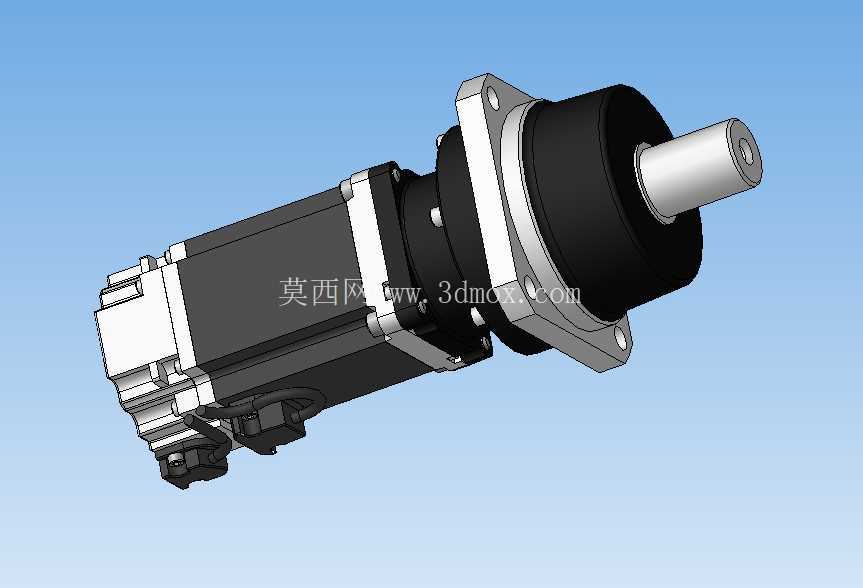

  在三维建模层面,这款模型完整还原了电机本体的接线盒结构、编码器端盖的散热筋、减速箱法兰的安装孔位、输出轴的键槽细节,甚至连电机外壳的固定螺栓位置、线缆接头的外形都做了精准复刻,在做设备整体装配仿真时,可以直接导入模型做干涉检查,确认安装空间是否足够,线缆出线方向是否与设备其他部件产生干涉,提前规避实际装配时可能出现的结构冲突问题。模型的各部分结构做了分层处理,电机本体、减速箱、输出轴、安装法兰都可以单独拆分,方便设计人员根据实际需求做局部修改,比如调整法兰安装孔位、更改输出轴长度来适配特殊的安装场景。
