SG90伺服齿轮齿条直线运动转换机构

　　在小型自动化执行机构的开发场景中，常遇到需要将舵机的旋转输出转化为直线往复动作的需求，比如小型物料推送、风门调节、微型夹具开合、玩具类动作执行、教学实验平台搭建等场景，这类场景普遍对执行单元的体积、成本、控制难度有较高限制，不适合采用大尺寸的直线模组、气缸或者电动推杆，基于SG90伺服电机搭配齿轮齿条结构的直线运动转换机构，正是适配这类轻量化需求的典型方案。

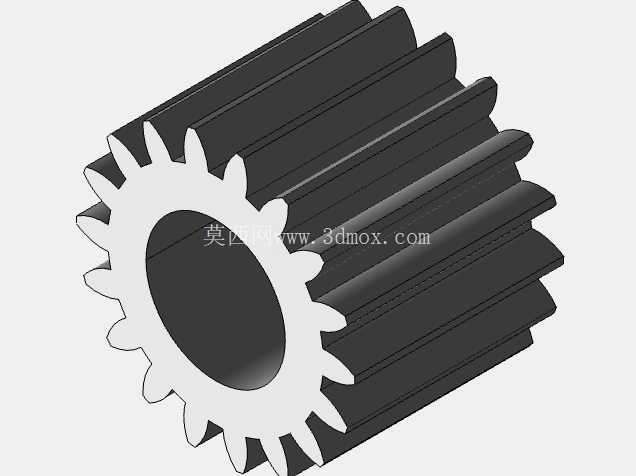

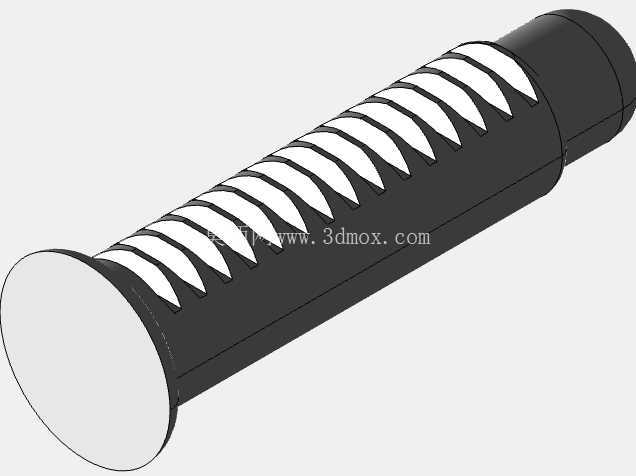

　　这套机构的核心设计逻辑，是利用SG90舵机本身的角度可控、扭矩输出稳定、控制协议成熟的特性，在舵机的输出轴上加装适配模数的小齿轮，与之啮合的齿条做直线导向约束，当舵机接收到PWM控制信号转动指定角度时，齿轮的圆周运动就会通过齿牙啮合带动齿条做对应行程的直线位移，整个传动链没有多余的中间转换环节，传动效率在小型机构里属于较高水平，同时因为齿轮齿条的啮合间隙可以通过结构公差配合控制，整套机构的重复定位精度能够满足大部分小型执行场景的要求。

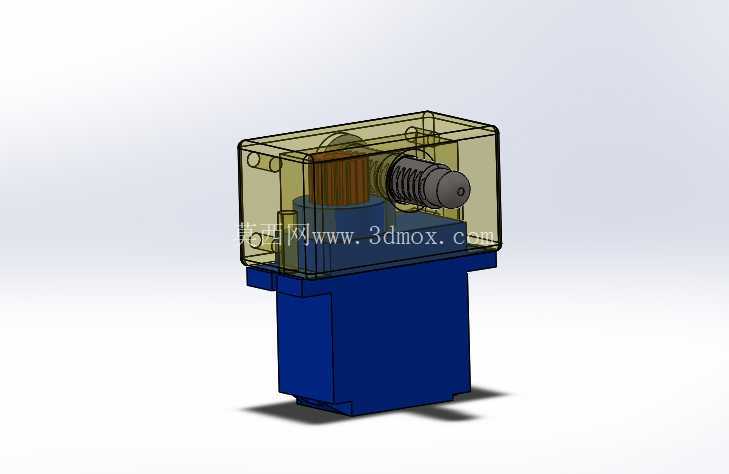

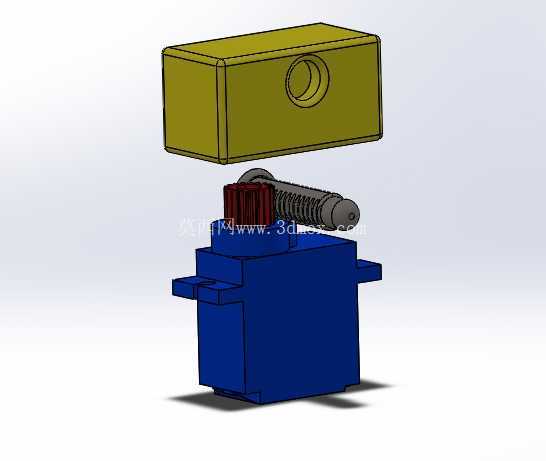

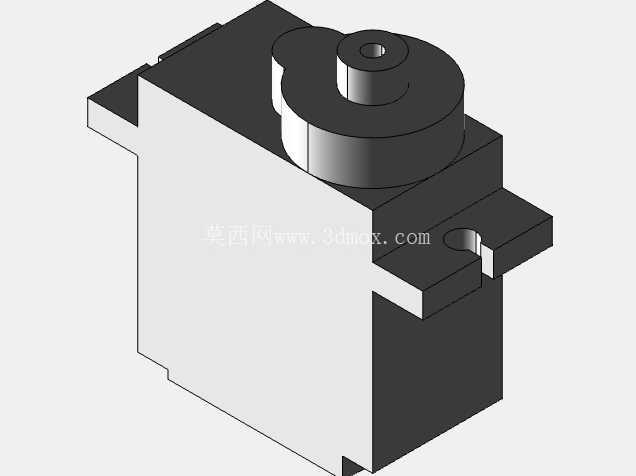

　　从结构设计的细节来看，这套机构的外壳采用半透明的包覆设计，一方面可以直观观察内部齿轮齿条的啮合状态，方便调试阶段排查卡滞、跳齿问题，另一方面外壳也承担了齿条的直线导向功能，齿条的导向槽直接集成在外壳内壁，不需要额外加装直线导轨类零件，极大压缩了整体结构的体积。下部蓝色部分是标准SG90舵机的本体外壳，设计时直接沿用了SG90的标准安装孔位，用户不需要对舵机本身做任何改装，只需要将加工好的小齿轮压装在舵机输出轴上，再将齿条装入导向槽，扣合上下外壳即可完成装配，装配难度极低，适合批量组装或者教学场景下的快速搭建。

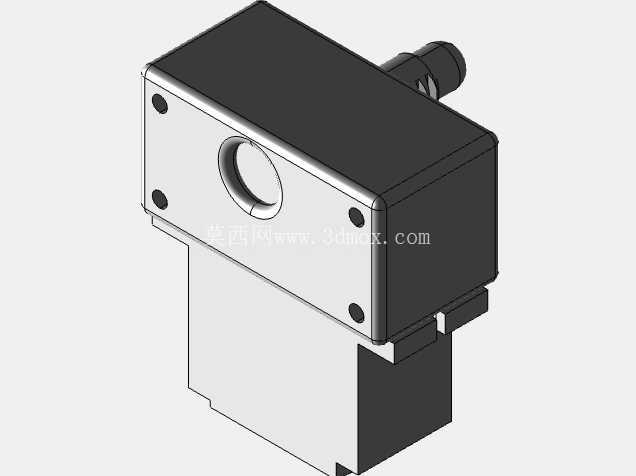

　　关于安装边界与尺寸适配，这套机构完全基于标准SG90舵机的外形尺寸做延伸设计，整体宽度与SG90舵机本身的宽度保持一致，长度方向因为齿条的行程需求，比标准SG90舵机长出约三分之一的齿条活动空间，高度方向仅在舵机上部增加了齿轮齿条容纳腔的高度，整体外轮廓尺寸控制在极小范围内，可以直接嵌入到小型机器人关节、桌面级小型实验装置、创客类DIY项目的狭小安装空间里。安装孔位完全兼容SG90舵机的标准安装孔距，用户如果之前的设备上已经预留了SG90的安装位，不需要重新打孔修改结构，直接替换原有舵机即可获得直线输出能力，大幅降低了设备改造成本。

　　在功能特性层面，这套机构的行程由舵机的转动角度和齿轮的分度圆直径共同决定，设计时选用的小齿轮模数与SG90舵机的输出扭矩做了匹配，既保证了齿条输出足够的直线推力，又不会因为齿轮直径过大导致舵机负载超出额定范围。齿条的输出端预留了标准的安装接口，可以直接连接推头、夹爪、风门拨杆等执行末端零件，不需要额外做转接件设计。同时因为整个传动结构完全封闭在外壳内部，日常使用中可以阻挡灰尘、细小碎屑进入啮合区域，降低了卡滞风险，在非极端恶劣的室内环境下，不需要频繁做维护保养，长期运行的稳定性有足够保障。

　　从实际应用的适配性来看，这套机构特别适合对成本敏感、安装空间受限、负载不大的直线动作场景，比如学生做机电一体化课程设计时的直线执行单元、小型智能小车的机械臂伸缩机构、桌面级小型分拣装置的物料推送结构、智能家居里的小型风门挡板调节机构、模型玩具的动作执行部件等。相比直接采购成品微型直线推杆，这套基于标准SG90舵机改装的结构成本更低，控制方式完全沿用用户已经熟悉的舵机控制方案，不需要额外学习新的驱动协议，开发周期更短；相比采用曲柄滑块结构的旋转转直线机构，齿轮齿条结构的传动比更稳定，整个行程内的输出速度均匀，不会出现曲柄滑块结构在行程端点速度突变、推力波动的问题，动作平顺性更好。

　　设计过程中也充分考虑了公差适配的问题，齿轮与齿条的啮合间隙预留了合理的装配公差，即使是采用FDM3D打印工艺制作外壳和齿轮齿条零件，也能顺利装配不会出现卡滞，不需要做二次的打磨修整，对于创客群体和教学场景来说，不需要高精度的机加工设备就可以完成整套机构的制作，落地门槛极低。同时导向槽的长度做了冗余设计，即使舵机转动到极限角度，齿条也不会从导向槽中脱出，避免了调试过程中因为控制信号超限导致的零件脱落、结构损坏问题，容错率更高。
