外径20mm高度15mm压缩弹簧结构设计

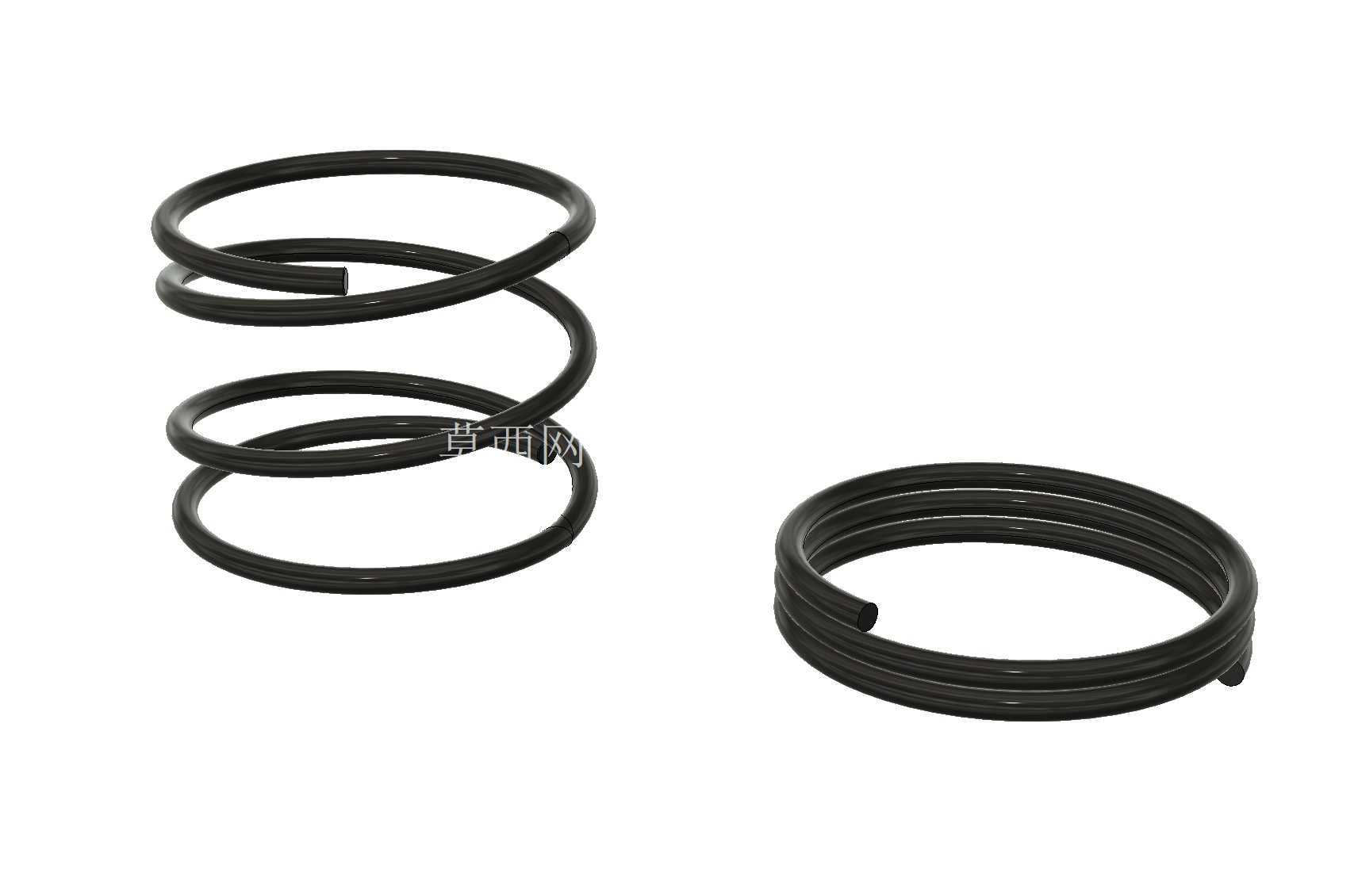

　　在各类机电设备、工装夹具、小型电子装置的结构设计中，压缩弹簧是应用频次极高的弹性储能元件，这款外径20mm、自由高度15mm的压缩弹簧，适配多数小空间内的复位、缓冲、载荷支撑场景，比如小型电源模块的触点顶持、自动化检测工装的定位压头复位、消费电子结构的按键回弹、小型气动元件的行程缓冲等场景都能见到这类规格弹簧的身影。从实际使用的角度出发，这类小规格压缩弹簧的设计首先要匹配安装空间的边界约束，外径20mm的尺寸决定了其安装孔的最小内径不能小于21mm，避免弹簧压缩过程中出现外圈与安装孔壁的剐蹭磨损，而自由高度15mm的参数，需要结合安装预压量来计算最终的装配空间，通常这类弹簧的预压量设置在2-3mm区间，既可以保证初始状态下弹簧不会出现松脱移位，也能预留足够的压缩行程满足工况需求，该款弹簧可压缩至4.8mm的极限高度，对应的有效工作行程约10mm，能够覆盖多数小行程弹性补偿的设计需求。

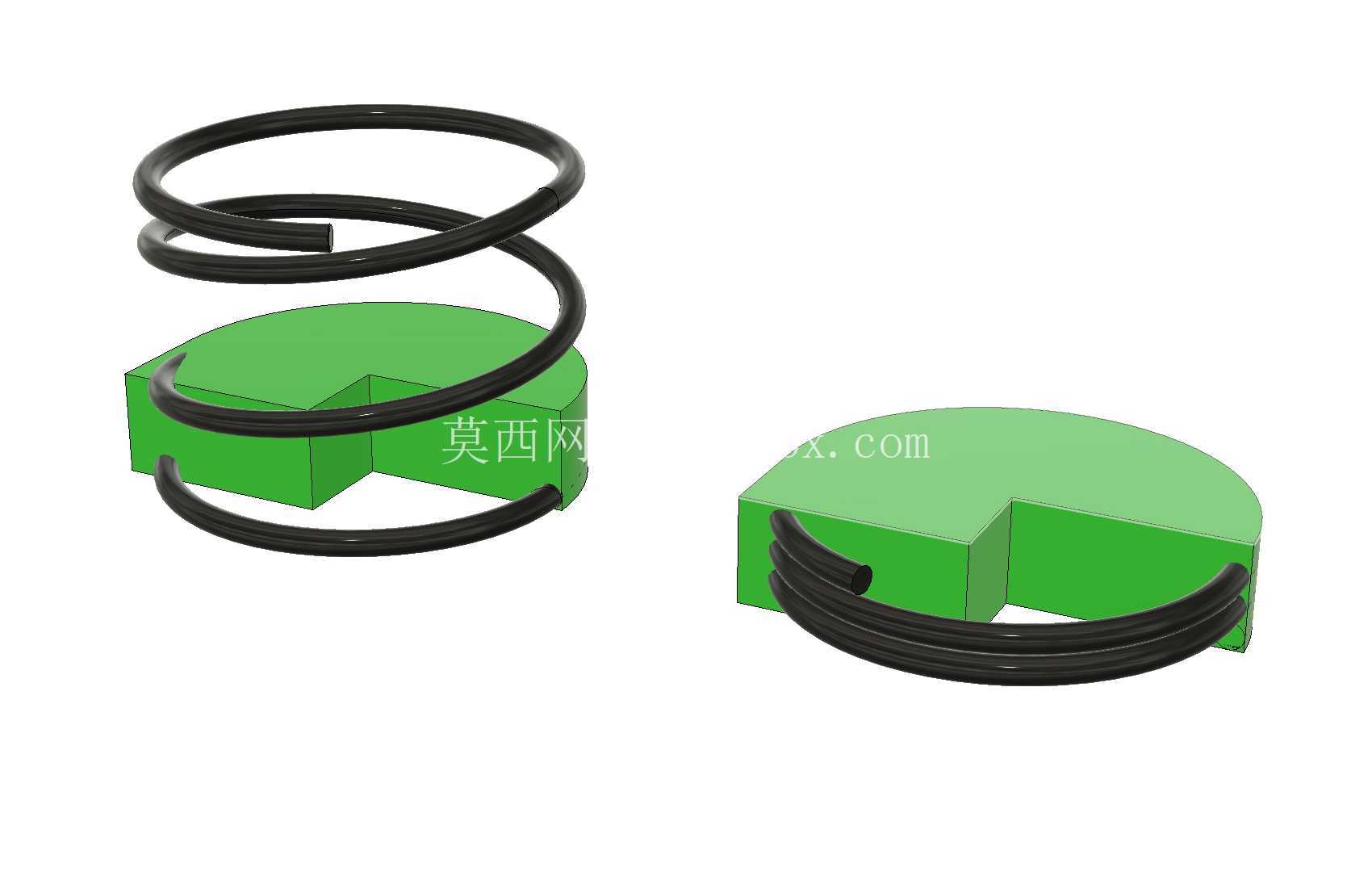

　　设计这类弹簧的时候，首先要明确工况下的载荷需求，线径的选择直接决定了弹簧的刚度，从模型的结构来看，这款弹簧采用等节距的圆柱螺旋结构，两端做了并圈磨平处理，这种端部处理方式能够保证弹簧在受压时的端面垂直度，避免受压过程中出现侧向偏移，减少弹簧工作时的偏磨问题，延长实际使用寿命。在建模过程中，螺旋扫描的路径需要严格匹配节距参数，保证每一圈簧丝的间距均匀，避免出现节距误差导致的刚度不一致问题，同时端部并圈的圈数通常设置为1圈，既能够保证端面的支撑面积，也不会过多占用有效工作圈数的空间。

　　从实际装配的角度考虑，这类弹簧的安装通常分为孔内安装和轴上安装两种形式，如果是轴上安装，对应的导向轴最大外径不能超过16mm，保证弹簧内径与导向轴之间留有0.5-1mm的间隙，避免弹簧伸缩过程中与导向轴产生卡滞。在不同的应用场景下，这类弹簧的作用也有明显区别：用在小型触点结构中时，主要作用是提供稳定的接触压力，保证电连接的可靠性，这时候需要弹簧的刚度适中，压力波动范围小，避免触点压力过大导致的结构磨损加快，或是压力过小导致的接触不良；用在缓冲场景中时，需要匹配冲击载荷的大小，调整弹簧的刚度，保证冲击能量能够被弹簧平稳吸收，避免刚性碰撞导致的结构件损坏；用在复位场景中时，需要保证弹簧在全行程范围内的回弹力能够克服运动件的摩擦力，让运动部件顺畅回到初始位置，不会出现卡滞、复位不到位的问题。

　　很多结构设计新手在选用这类小弹簧的时候，容易忽略弹簧的强压处理要求，实际上这类小规格压缩弹簧在生产过程中都需要经过强压工序，也就是将弹簧压缩至并圈状态保持一定时间，消除弹簧的内应力，避免使用过程中出现塑性变形导致自由高度衰减，建模的时候也需要考虑并圈状态下的高度是否满足最小安装空间的要求，避免弹簧压并时结构出现硬顶损坏。另外，弹簧的两端磨平角度也有实际要求，通常磨平后的端面粗糙度要达到Ra3.2以下，保证端面与支撑面的贴合度，减少弹簧工作时的歪斜问题，这款模型的端部结构完全符合常规压缩弹簧的工艺要求，能够直接用于结构装配的干涉检查、行程模拟，在做整机结构设计的时候，可以直接导入模型进行装配验证，检查弹簧在全行程范围内是否会与周边结构件产生干涉，提前预判安装空间不足的问题，减少后续打样验证的迭代次数。

　　在不同的工况环境下，还需要匹配对应的弹簧材质，比如常规室内常温环境可以选用碳素弹簧钢丝，成本低、弹性好；如果是在有腐蚀的环境中使用，可以选用不锈钢丝；如果是有高温要求的场景，则需要选用合金弹簧钢，但不管选用哪种材质，这个尺寸规格的弹簧结构参数都是通用的，模型的螺旋升角、节距、圈数都经过合理匹配，能够满足常规工况下的使用寿命要求，不会出现应力集中导致的早期断裂问题。
