法兰连接手轮操控进料止回结构

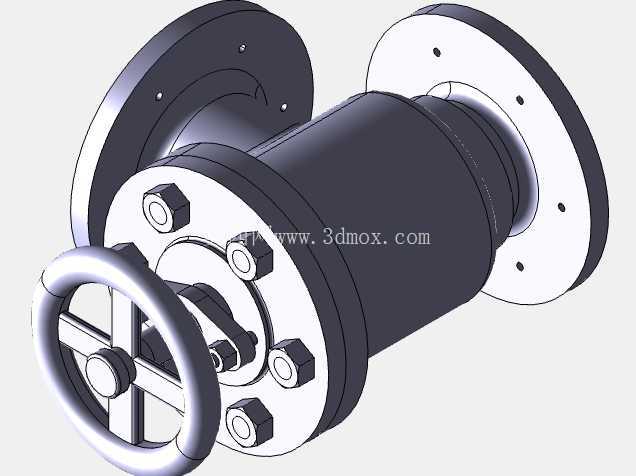

　　从结构设计逻辑来看，整体采用直通式筒体布局，两端的圆形法兰作为安装对接界面，法兰盘上的螺栓孔沿圆周均布，匹配同压力等级的管路法兰标准，安装时只需对齐法兰密封面、穿入对应规格的螺栓完成均匀紧固即可，不需要额外加工焊接坡口，现场拆装效率更高，也便于后期密封件更换与阀体检修。手轮布置在阀体侧方的操作端，轮辐采用十字加强结构，既保证手动操作时的握持受力面积，也能在长期承受操作扭矩时避免轮缘变形，手轮连接的阀杆传动结构内置密封填料组，可阻断阀杆与阀体配合间隙的介质渗漏路径，适配带压管路的长期运行要求。在工业流体输送管路系统里，进料端的介质防倒流管控是保障上游设备、储料单元安全运行的核心环节，这类带手轮操控的法兰式进料止回结构，常被布置在原料储罐出料口、泵组入口前端、反应釜进料支管段，既可以依靠介质自身压力实现单向通断，避免管路停输时介质反向回流造成的叶轮反转、原料交叉污染、计量装置失准问题，也能通过侧置手轮完成手动强制截断，满足检修、管路切换、应急关断的现场操作需求。

　　阀体内部的止回启闭件采用同轴导向设计，介质正向流动时，流体压力推动启闭件脱离密封座，介质沿筒体通腔顺畅流过，压损控制在常规管路允许范围内；当介质出现反向流动趋势时，启闭件在背压与复位结构的共同作用下快速贴合密封座，截断反向流道，整个启闭动作不需要额外外接动力源，依靠管路自身介质状态即可完成响应。从安装边界来看，设计时需要预留手轮操作的侧向空间，保证现场操作人员可以站在阀体侧方完成手轮旋转操作，不会被周边管路、支架结构干涉；两端法兰的对接面同轴度公差需要控制在安装允许范围内，避免强行对接造成阀体密封面错位、连接螺栓受力不均的问题。

　　不同于纯自动止回结构，这款带手轮操作的止回结构兼顾了自动防倒流与手动可控截断的双重功能，在需要定期对下游设备进行排空检修、或者管路需要分段隔离的工况下，不需要额外在管段上加装独立切断阀，减少了管路的连接节点与潜在泄漏点。阀体的筒体段采用等径通腔设计，内部流道没有突兀的缩径或者凸起结构，介质流动时的局部阻力更小，也不容易在阀腔内残留固体颗粒杂质，降低了杂质卡滞启闭件造成止回失效的概率。密封副的设计匹配常规工业介质的密封要求，密封面的贴合宽度经过核算，既能保证反向承压时的密封比压，也不会因为密封面过宽造成启闭件卡涩。

　　在实际选型匹配时，需要根据管路的设计压力、介质特性、通径参数确认法兰的压力等级与密封面形式，安装前需要清理阀腔内部的加工残留碎屑、防锈油脂，避免杂质进入管路系统影响下游设备运行；安装完成后需要先进行手动操作测试，确认手轮传动顺畅、启闭动作无卡滞，再进行管路耐压试验，检查法兰连接面、阀杆密封处无渗漏后即可投入正常运行。日常运维过程中，不需要对阀体进行频繁拆解，只需定期检查手轮传动的灵活性、法兰连接螺栓的预紧力，观察阀体外表面有无渗漏痕迹即可，长期停用时可以通过手轮将启闭件置于关闭位置，避免阀腔内部长期积留介质造成密封面腐蚀。
