承压管路防爆泄压保护装置结构

这套结构面向带压流体输送系统的末端防护需求，常见于化工配料管线、小型实验压力容器、压缩空气分支回路以及闭式储液罐外接管路中。现场工况里，管路内介质压力会因阀门快速启闭、下游堵塞、温度骤升或者泵组启停冲击出现瞬时峰值，若峰值超过筒体、接头或者密封件的承载极限，轻则造成法兰面渗漏、管路焊缝开裂，重则引发筒体爆裂、介质喷溅，威胁周边操作人员与设备安全。该装置的核心作用就是在压力异常升高时承接并缓冲超出安全阈值的载荷，避免刚性承压部件直接被破坏，把故障影响限制在可控范围内。

从整体布局来看，主体采用卧式圆筒形承压腔设计，筒体作为主要的容压与导流部件，两端配置带安装孔的连接法兰，可直接对接同通径的工艺管路或者设备接口。法兰端面上的孔位按照常规管路配对逻辑布置，装配时能够与标准垫片、螺栓组配合形成密封边界，不需要额外改造周边管线。筒身外侧设置多组侧向支撑耳板，耳板上预留紧固孔，既可以在装置独立布置时通过支架固定到机架或者设备平台上，也能够在串联进管路后承担部分管路重量，减少法兰接头处承受的弯曲载荷。

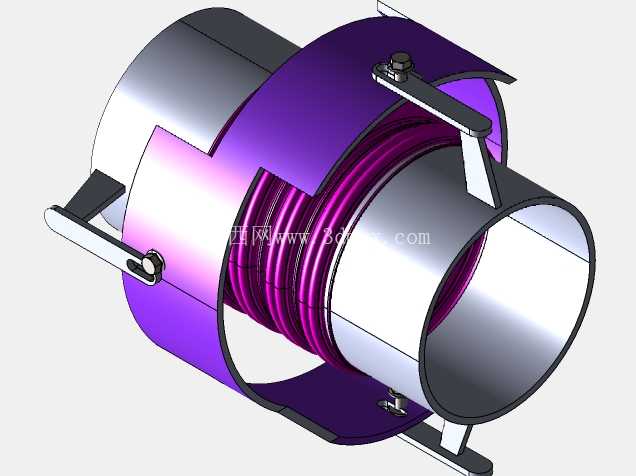

筒体中段缠绕的紫色柔性构件是该结构的缓冲与变形补偿部分，区别于纯刚性筒体的受力模式，这部分构件在内部压力正常时保持贴合状态，不影响介质流通路径；当腔内压力快速上升、筒体出现微量膨胀变形时，缠绕层能够随筒体表面同步形变，同时提供环向约束，延缓筒体壁面的扩张速度，把瞬时冲击能量转化为构件的弹性变形能，避免压力峰值直接作用到两端密封结构。相较于在管路上单独串联外置安全阀的方案，这种集成在筒体段的防护结构不需要额外引出旁通支路，也不存在排放口对接、泄放介质收集的问题，适合封闭回路、不允许介质外泄或者安装空间紧凑的设备内部使用。

设计过程中首先要确定的是筒体通径与壁厚，通径需要和上下游管路保持一致，避免在装置位置出现通流截面突变，减少介质流经时的局部阻力与湍流扰动；壁厚则按照常规承压圆筒的计算逻辑，结合设计压力、材料许用应力以及焊接接头系数选取，同时预留足够的腐蚀裕量，适配含水、弱腐蚀性介质的长期使用场景。两端法兰的外径、厚度与螺栓孔分布要匹配配对法兰的安装尺寸，法兰密封面的平面度需要在建模时严格控制，保证垫片受压均匀，不会出现局部压不紧或者压溃的情况。外侧支撑耳板的位置避开法兰螺栓的操作空间，螺栓装入后扳手能够正常摆动，不会和耳板、筒身发生干涉。

安装边界方面，装置串联接入管路时，两端法兰的同轴度需要控制在合理范围内，强行错位对接会给筒体带来附加装配应力，压力波动时容易在焊缝位置产生疲劳裂纹。底部支撑的高度要保证筒体轴线和相连管路轴线处于同一水平面上，支撑面与耳板之间可加装调整垫片，补偿机架加工的平面误差。装置周围需要预留足够的操作空间，用于法兰螺栓的拆装、密封垫片的更换以及缓冲构件的定期检查；若布置在设备内部，还要避免周边走线、其他零部件紧贴筒身，防止运行振动过程中发生摩擦磕碰。

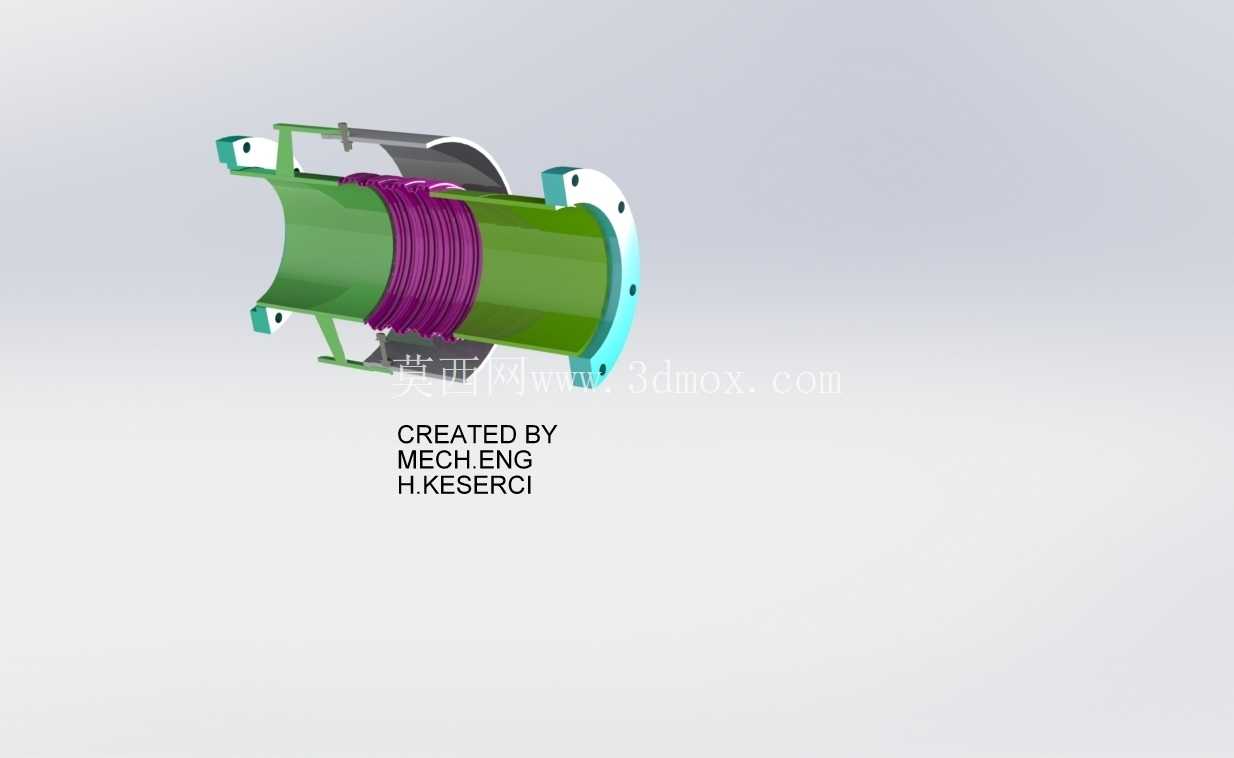

三维结构建模时，筒体采用回转特征生成主体轮廓，两端法兰单独建模后按照装配关系配对，螺栓孔按照圆周阵列规律排布，保证孔位角度和实际加工标准一致。中段缠绕构件按照螺旋排布规律构建，贴合筒体外圆表面，既还原实际装配状态，也能够在工程图中准确表达其缠绕范围与固定方式。侧向支撑耳板与筒体的连接位置做过渡圆角处理，减少应力集中，建模时同步校验耳板安装孔与机架固定孔的对位关系。整套模型完整呈现了承压腔体、连接法兰、缓冲构件、支撑固定结构的配合关系，可直接用于管路防护方案的布局校核、安装空间干涉检查以及非标承压部件的结构参考，帮助设计人员在方案阶段就理清压力缓冲、管路对接、现场固定的各项细节，减少后期装配与调试阶段的改动量。
