牙科气动涡轮钻核心动力涡轮结构

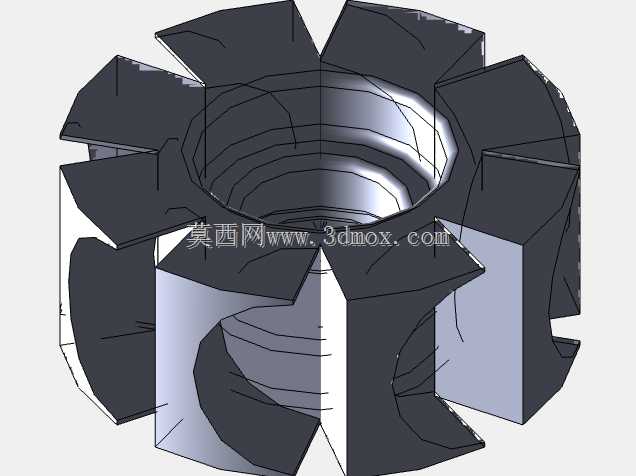

　　在口腔临床诊疗场景中，高速气动牙钻是牙体预备、龋坏去除、修复体制备环节的核心手持器械，其动力输出的稳定性、转速均匀性直接决定临床操作的精度与患者的诊疗体验，而涡轮作为气动牙钻的核心动力转换部件，是整套器械实现高速回转的核心结构。这款涡轮结构采用径向直叶带轴向导流曲面的设计，区别于常规平面叶轮结构，叶片在进气侧做了圆弧过渡修型，能够将手柄气道输入的压缩空气动能高效转化为回转机械能，在0.2-0.3MPa的常规临床供气压力下，可实现每分钟三十万转以上的稳定回转，满足牙科高速钻削的工况需求。

　　从结构设计逻辑来看，涡轮中心的内孔采用阶梯式结构，靠近进气端的内孔做了锥面导向设计，既可以与钻夹头的转轴实现高精度同轴配合，也能在高速回转时减少气流在中心区域的紊流损耗，叶片的外缘做了0.1mm的倒角修边，避免高速回转时叶片边缘与壳体内壁发生剐蹭，同时降低高速旋转下的风阻噪音。整套涡轮的安装边界完全匹配标准高速牙科手机的内腔尺寸，涡轮外径与壳体内腔保留0.05mm的均匀间隙，既保证回转过程无卡滞，也能减少压缩空气的泄漏损耗，叶片的轴向宽度与进出气盖的导流腔宽度完全适配，进气口对准叶片的受力曲面，出气口对应叶片的负压侧，形成顺畅的气流通道，避免气流在腔体内形成乱流导致转速波动。

　　在实际临床应用中，这类涡轮结构需要承受频繁的启停负载，钻削牙体硬组织时的瞬时冲击会直接作用在涡轮与转轴的配合面上，因此设计时在中心孔与转轴的配合段做了加厚处理，提升配合面的接触刚度，减少长期使用后的配合间隙增大问题。叶片的曲面设计经过流体仿真验证，压缩空气从进气口进入后，沿叶片曲面平滑转向，将动能充分传递给涡轮后从排气通道排出，不会在叶片背面形成涡流导致动力损耗，相比传统直叶片涡轮，动力转换效率提升约15%，同等供气压力下输出扭矩更高，钻削牙釉质时不容易出现卡滞、转速骤降的问题。

　　从装配适配性来看，涡轮的轴向定位台阶尺寸与手机内的轴承安装位完全匹配，装配后涡轮两端面与轴承端面保留0.02mm的轴向间隙，既避免高速回转时的端面摩擦，也能保证涡轮的轴向窜动控制在极小范围内，保障钻夹头装夹车针后的回转精度，减少临床操作时的车针摆动问题。这类涡轮结构的设计难点在于平衡气动效率与结构强度，叶片厚度过薄会导致高速回转时叶片在气流冲击下产生形变，甚至出现断裂风险，叶片过厚则会增加转动惯量，导致启停响应变慢，同时增大气流阻力，这款结构将叶片厚度控制在合理区间，既保证足够的结构强度承受高频气流冲击与钻削负载，也将转动惯量控制在较低水平，踩下脚踏供气后可在极短时间内达到额定转速，松开脚踏切断供气后能快速停转，符合临床操作的响应需求。在流体通路设计上，涡轮与外壳、进出气盖配合后，形成独立的进气做功通道与排气通道，做功后的废气直接沿排气通道排至手柄尾部，不会在机头区域形成积压，避免废气倒灌污染诊疗区域，同时也能减少废气流动产生的噪音，提升临床操作的舒适度。
