带制动功能HF-SP502B交流伺服电机结构

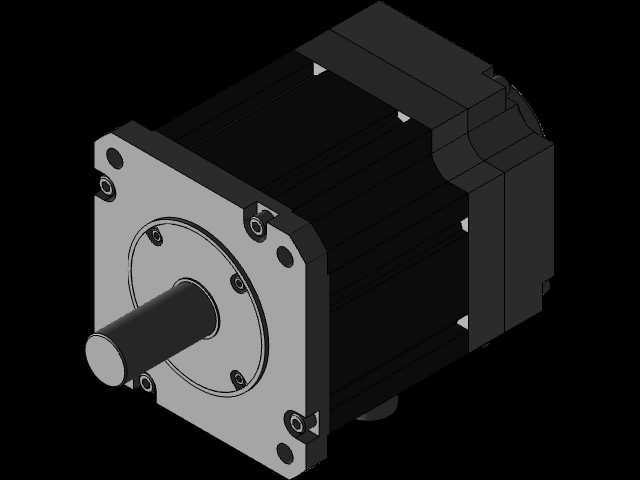

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对停机位置精度、断电状态保持有硬性要求的场景里，带刹车的交流伺服电机是核心执行部件，本次呈现的HF-SP502B型带刹车交流伺服结构，完全围绕工业现场的实际安装、运行、防护需求做细节设计。先从实际安装边界说起，该电机采用方形机座设计，区别于传统圆机座伺服的安装适配性，方形端盖的四个安装孔位公差严格控制在IT7级，安装面平面度不超过0.02mm，能直接适配市面上主流的伺服安装法兰、行星减速机输入接口，不需要额外做转接板加工，输出轴采用标准圆柱轴伸带键槽结构，轴伸端的同轴度跳动控制在0.01mm以内，不管是直连丝杠、同步带轮还是搭配减速机使用，都能有效降低高速运转时的径向跳动，减少传动环节的振动损耗。机座尾部集成的失电式制动模块是这款电机的核心功能结构，区别于普通伺服电机断电后轴可自由转动的特性，该制动模块采用弹簧加压、电磁释放的结构逻辑：设备正常通电运行时，制动器线圈得电产生电磁吸力克服弹簧压力，将摩擦片与制动盘分离，电机输出轴可无额外阻力顺畅运转；当设备断电、触发急停或者伺服使能断开时，线圈失电电磁吸力消失，弹簧瞬间推动摩擦片压紧制动盘，通过摩擦力锁死输出轴，避免垂直安装的轴系因负载重力下滑，或是突发断电时设备工位偏移造成的工件报废、安全隐患，这类设计在垂直升降轴、斜床身车床Z轴、桁架机械手上下料轴的应用中是刚需配置。

　　再看电机本体的结构设计，定子部分采用高导磁硅钢片叠压结构，叠片间绝缘涂层均匀，能有效降低高频运转时的铁损，转子采用内嵌式永磁体结构，相比表贴式磁钢结构，高速运转时磁钢不会因离心力脱落，最高转速区间的扭矩输出更平稳，机座外壳采用一体压铸铝合金材质，表面做散热筋阵列设计，散热筋的走向顺着电机运转时的气流方向布置，不需要额外加装散热风扇就能满足额定扭矩下的持续散热需求，防护等级达到IP65，机身上的动力连接器、编码器连接器都采用航空插头式密封结构，能在有切削液飞溅、粉尘较多的车间环境下长期稳定运行，不会出现接头进灰、进液导致的信号故障。

　　从设计思路上看，这款电机的结构完全围绕工业场景的可靠性做取舍：没有做多余的装饰性结构，所有外部凸起的连接器都做了防撞倒角处理，尾部编码器的保护壳厚度达到3mm，能承受现场安装时的意外磕碰，刹车模块的引线和电机动力线、编码器线分开走线，在机座内部就做了屏蔽隔离，避免制动线圈通断时的电磁干扰影响编码器的位置反馈精度。在实际选型适配时，需要注意该电机的安装孔距、轴伸长度、刹车供电电压的匹配，其刹车模块为独立供电回路，接线时需要和伺服驱动器的制动控制输出端做对应，避免出现刹车无法正常释放导致的电机过载堵转；另外输出轴的负载径向力、轴向力都有明确的承载边界，选型时需要根据传动结构的受力情况核算，避免超出轴承承载范围导致的寿命缩短。

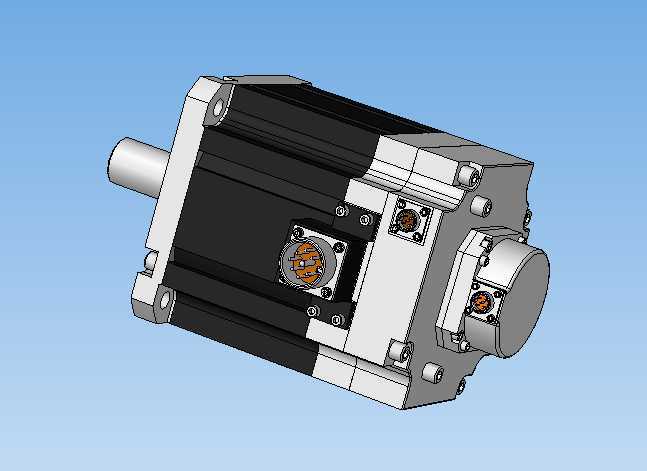

　　从三维建模的细节还原度来看，该结构完整呈现了电机的外部安装特征、连接器位置、刹车模块的外形轮廓、散热筋的排布细节，不管是做设备整体布局的干涉检查，还是做安装工位的工装设计，都能直接调用参考，不需要再反复核对样本尺寸，能有效缩短设备设计阶段的选型建模周期。在实际设备调试阶段，这类带刹车伺服的参数匹配也需要结合结构特性调整，比如刹车释放的延迟时间需要和伺服使能的时序做匹配，避免出现刹车还没完全释放电机就开始出力，导致的过载报警或者摩擦片异常磨损，这些细节在结构设计阶段就需要预留足够的安装维护空间，比如电机尾部需要留出至少50mm的空间用于编码器插头、刹车插头的插拔维护，机座侧面的散热筋位置不能被设备钣金完全遮挡，否则会影响散热效率导致电机过热降容。
