带制动功能三菱HG-KNS13BJ交流伺服电机

　　这款带刹车的交流伺服电机，是工业自动化传动系统里的核心执行部件，常见于数控机床进给轴、工业机器人关节、自动化生产线定位工位、电子制造贴装设备这类对位置控制精度、停机锁定有严格要求的场景。在垂直安装的传动链路里，比如立式滑台、提升类工位，设备断电后如果没有制动锁定，负载会因为自重下滑，轻则造成工位定位偏移、加工件报废，重则撞坏设备结构甚至引发安全事故，这款集成的刹车机构就是专门应对这类工况，在伺服使能断开的瞬间完成轴系锁止，避免位移偏差。

　　从结构设计来看，电机本体采用方形端盖配合圆柱定子壳体的布局，输出轴端采用标准法兰安装面，安装孔位的位置度公差控制在0.02mm以内，能直接和通用行星减速机、同步带轮支座、丝杠支撑座做适配，不需要额外做转接法兰，减少装配累积误差。尾部的制动模块和电机编码器做了集成式设计，没有额外突出的冗余结构，整体轴向尺寸比同功率分体式刹车电机缩短了12%左右，在设备内部安装空间局促的场合，比如多轴联动的小型机械手关节仓内，能有效节省布局空间，避免和周边走线、其他传动部件产生干涉。

　　接线部分做了两个侧向出线的防水接头，分别对应动力线和编码器信号线，接头的出线方向可以根据安装场景做90度调整，在设备走线时能顺着线槽方向布线，避免线缆过度弯折导致的线芯断裂，接头的密封等级能满足车间常规的切削液飞溅、粉尘环境使用要求，不需要额外加装防护套。电机轴伸端采用标准光轴配合键槽的结构，键槽的对称度公差符合通用传动件的配合标准，不管是装联轴器还是装同步带轮，都能保证传动同轴度，减少高速运转时的径向跳动。

　　在功能特性上，这款伺服电机的刹车属于断电制动型，也就是内部的弹簧机构在断电时推动摩擦片压合制动盘，完成轴的锁止，通电时电磁力吸合摩擦片释放制动，这种设计的优势是哪怕设备突发断电、线路故障，刹车都会自动锁止，不会出现负载下坠的风险。电机本体的定子绕组采用高槽满率设计，低速运转时扭矩波动控制在2%以内，在做精密定位时不会出现低速爬行的问题，能满足0.01mm级别的进给定位要求。尾部的编码器采用高分辨率磁电编码结构，抗振动性能比普通光电编码器更好，在冲压设备周边、机床加工工位这类有持续振动的场合，不会出现编码丢脉冲的问题，长期运行的位置稳定性更有保障。

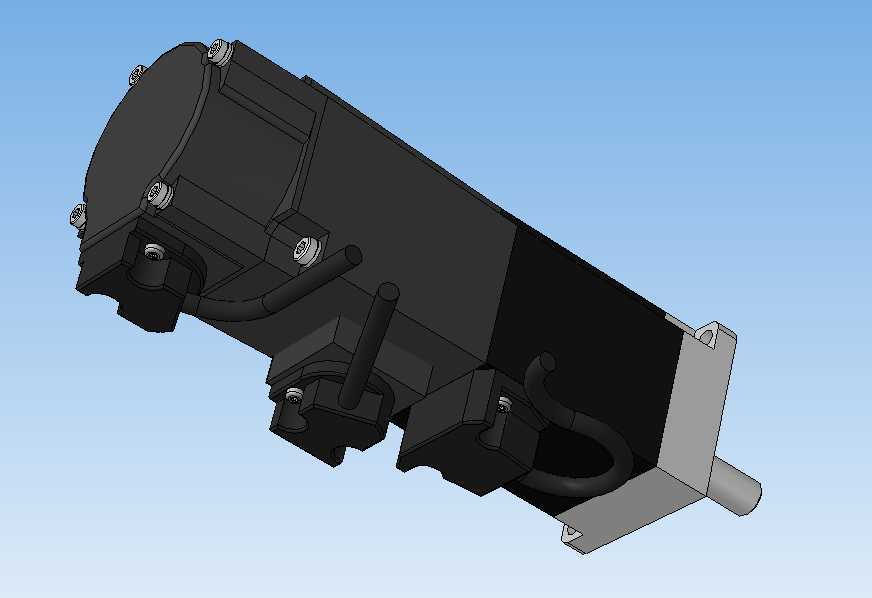

　　做三维建模的时候，这款模型把安装法兰的止口尺寸、轴伸长度、键槽深度、出线接头的位置尺寸都做了1:1还原，结构工程师在做设备布局时，可以直接把模型导入装配体，核对安装边界：比如电机尾部和设备背板的安全距离要留足20mm以上，方便后续接线和维护；输出轴和联轴器配合时，要留出1-2mm的轴向间隙，避免电机轴和被传动轴顶死；刹车的供电线路要和伺服动力线分开走线，避免信号干扰导致刹车误动作。另外模型上还原了壳体上的固定螺栓位置，在做设备外围防护设计时，要注意避开螺栓的拆装空间，保证后期维护时能不用拆卸周边部件就完成电机的拆装检修。

　　在实际选型适配时，这款电机的额定扭矩能满足常规100kg以内负载的直线传动定位需求，搭配对应的伺服驱动器可以实现位置、速度、扭矩三种控制模式切换，在收卷类工位可以切换到扭矩模式保持恒定张力，在定位工位切换到位置模式保证重复定位精度，在输送类工位切换到速度模式保持线速度稳定。刹车的响应时间在50ms以内，从接到制动信号到完全锁止的过程中，轴的转动量不会超过0.5度，能满足高速运转时的紧急停机锁定要求，不会因为制动滞后出现超程问题。
