便携式制冷剂回收输送设备结构设计

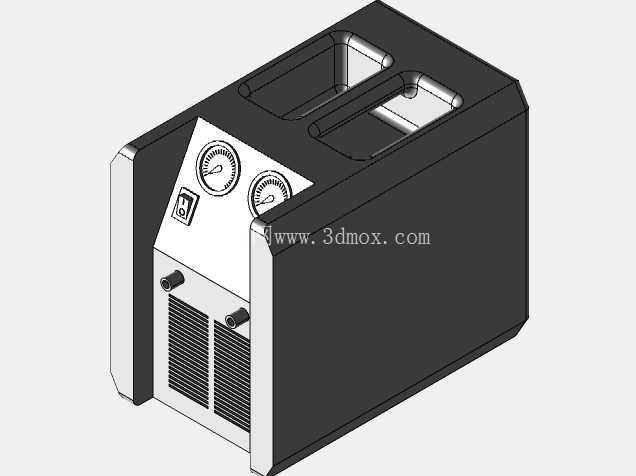

　　在制冷系统安装、检修以及报废拆解的现场作业场景中，这类便携型制冷剂回收输送设备是不可或缺的作业工具，区别于固定式冷媒加注站，它需要兼顾移动便利性、操作直观性与工况适应性，因此在结构设计阶段需要平衡多维度的工程需求。从实际作业场景来看，这类设备常被用于家用空调移机、商用中央空调维保、冷链运输机组检修、制冷生产线冷媒加注工位，作业环境往往没有固定的安装基座，需要操作人员单人携带转移，因此整机的外壳结构采用了一体化硬质箱体设计，顶部设置内凹式提手结构，提手边缘做圆弧过渡处理，避免搬运时硌手，同时提手内凹于箱体顶面轮廓内，不会额外增加整机的外形尺寸，堆叠存放时也不会出现干涉。

　　设备正面的操作区域做了斜切式布局设计，两块压力表倾斜朝向操作人员站立的方向，作业时无需弯腰俯身就能清晰读取压力数值，压力表下方设置电源开关与接口标识，避免误操作。正面下部布置通风散热格栅，格栅的开孔方向顺着设备内部压缩机、冷凝组件的气流走向，能在设备连续运行时保证足够的进风量，带走泵体与电机工作产生的热量，避免长时间作业出现过热保护。设备的侧面设置金属防撞包边，包边突出于箱体侧面3-5mm，在搬运或者现场放置时，即使发生轻微碰撞也不会直接损伤箱体外壳与内部元器件，接口区域布置在正面格栅的侧方，预留了足够的管路操作空间，连接冷媒管时不需要额外调整设备位置，常规规格的快插接头都能顺利安装，不会和箱体结构发生干涉。

　　从内部功能布局来看，这类设备核心是依靠无油活塞式泵体完成制冷剂的抽取、压缩与输送，将待检修系统内的气态或者液态制冷剂抽取到专用储液钢瓶内，避免冷媒直接排放到大气中，同时也能实现制冷剂的净化回用，减少物料浪费。设计时将重量较大的泵体与电机组件布置在整机重心靠下的位置，降低整机重心，搬运时不容易出现倾翻，内部管路采用硬管加局部软管的组合布局，硬管用于固定走向的管路连接，减少接头数量降低泄漏风险，靠近泵体的位置采用耐高压软管连接，抵消泵体运行时产生的振动，避免振动传递到外壳引发共振噪音。电气控制部分布置在箱体上部远离管路接口的区域，做了隔层防护，避免管路凝露产生的水滴渗入电气回路引发故障。从安装边界尺寸来看，整机的长宽高控制在单人可携带的范围内，宽度不超过400mm，深度不超过350mm，高度不超过500mm，放置在常规的维修工具车台面就能稳定作业，底部设置四个防滑橡胶脚垫，即使在略有倾斜的作业面也能保持稳定，不会出现滑动。设备的外壳采用工程塑料与金属钣金组合的材质，接触操作的区域采用绝缘工程塑料，提升作业时的用电安全性，受力的框架部分采用薄钣金冲压成型，在保证结构强度的同时控制整机重量，空机重量控制在15kg以内，单人可以轻松提行。

　　在细节设计上，压力表的量程覆盖了常用制冷剂的工作压力范围，表盘做了防刮透明保护层，现场作业时即使碰到工具也不容易刮花表盘影响读数，开关采用大尺寸翘板结构，戴劳保手套也能顺利操作，不需要摘下手套进行精细操作，适配现场作业的实际使用习惯。散热格栅的开孔缝隙控制在5mm以内，既保证通风量，又能避免现场的杂物、小工具掉入设备内部损坏运转部件。这类设备的结构设计没有冗余的装饰性结构，所有的外形特征都服务于功能需求，斜切的操作面、内凹的提手、突出的防撞边、倾斜布置的仪表，每一处结构都对应实际作业中的痛点，比如斜切面除了方便读表，还能在设备意外淋到少量水时，让水顺着斜面流下，不会积在操作面板上渗入内部；内凹提手除了方便搬运，还能在设备堆叠时让上层设备的底部嵌入提手凹槽，提升堆叠稳定性；侧面的防撞包边除了防碰撞，还能作为设备放置时的定位基准，靠墙放置时包边先接触墙面，留出背部的通风间隙，保证背部散热风道的通畅。对于三维建模从业者来说，这类设备的建模需要重点关注各个功能结构的空间避让关系，比如提手的内凹深度要满足成年人四指插入的空间需求，操作面的倾斜角度要符合站立操作时的人眼视线角度，散热格栅的开孔位置要和内部散热部件的位置对应，不能出现外壳开孔了但内部被结构件挡住的无效设计，接口的位置要预留足够的扳手操作空间，保证接头能够顺利拧紧，这些细节都是实际生产与使用中必须考虑的工程要点，而不是单纯做外观造型的复刻。
