计量泵化学品注入管路系统结构设计

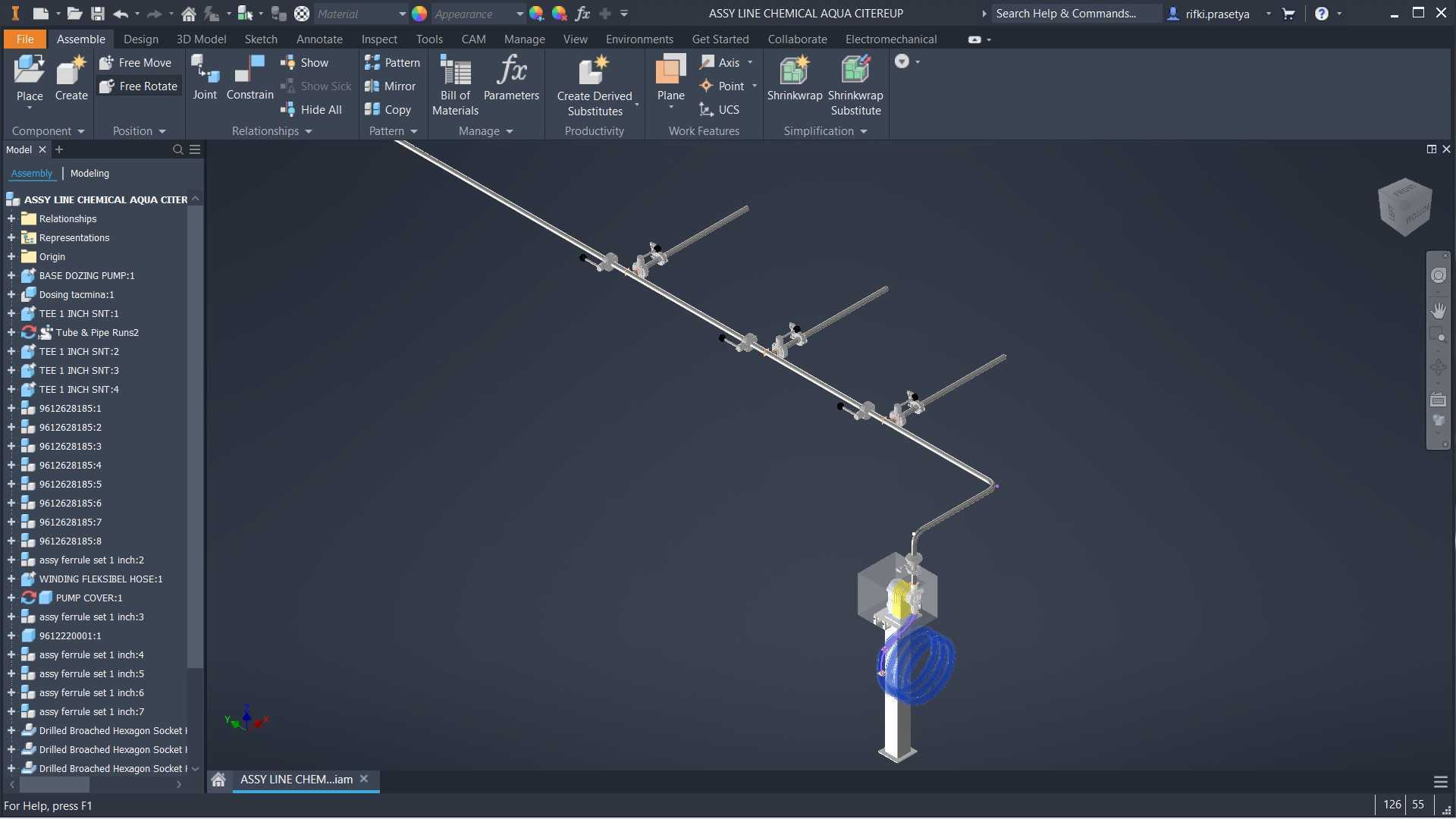

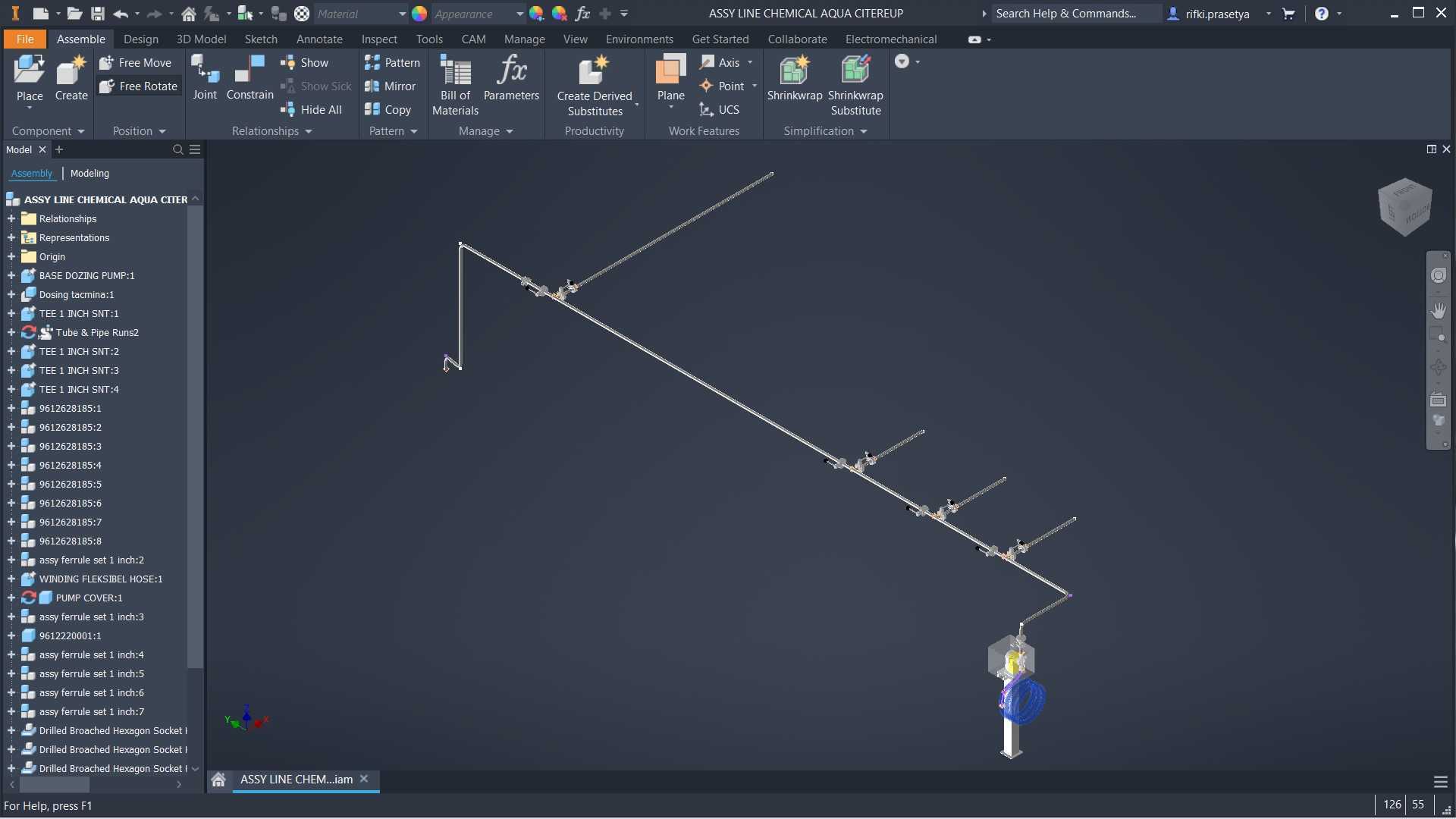

　　在化工生产、水处理药剂投加、制药配料等连续作业场景中，化学品精准注入是保障工艺参数稳定的核心环节，这套采用SS Pie 316不锈钢材质搭建的注入管路，搭配计量给药泵完成化学液体向目标设备的定量输送，整套结构的三维建模完全贴合现场安装的实际工况，没有冗余的理想化设计。从管路布局来看，主干输送管线采用分段式法兰连接结构，每一段支管都预留了独立的阀门控制位，可根据不同工艺段的药剂投加需求单独通断，避免单一支路故障影响整条注入线的运行，管线的走向充分考虑了现场设备的排布空间，沿工艺设备外侧架空布设，既不占用地面操作通道，也预留了足够的后期维护拆装空间，管线转弯处全部采用标准长半径弯头，减少流体输送过程中的阻力损失与紊流冲击，降低含颗粒类化学品对管壁的冲蚀速率。

　　计量泵的安装位置设置在管线起始端的低位支撑座上，支撑座采用地脚螺栓固定的方式与基础平台连接，泵体进出口与管路的连接位置特意设置了缓冲短节，可抵消泵体运行过程中产生的微幅振动，避免振动传递到长距离管线上引发管路焊缝疲劳开裂。整套系统的密封结构全部采用耐化学腐蚀的氟橡胶材质，适配酸碱类、氧化性类等多种常规工业化学品的输送需求，316不锈钢的基材选择也充分考虑了潮湿工况、腐蚀性介质环境下的长期使用寿命，避免普通碳钢材质容易出现的锈蚀剥落污染输送介质的问题。从安装边界来看，整套管路的最高布设高度不超过2.2米，最低的泵体安装位置距离地面0.3米，所有阀门操作位的高度都设置在1.2米到1.5米的人体工程学舒适操作区间，操作人员无需借助登高工具就可以完成所有阀门的启闭操作与日常巡检。管线的固定支架间隔设置为1.5米一个，每个支架都采用抱箍式结构与管线连接，支架与管线之间加装橡胶减震垫，既可以固定管线位置避免运行过程中出现管线移位，也可以抵消管线内流体脉动产生的小幅振动。

　　在设计过程中，特意在泵体出口位置预留了流量校准接口，可在设备调试与日常运维阶段快速接入校准设备，核对计量泵的实际输出流量与设定值的偏差，保障化学品注入量的精度符合工艺要求，管线末端的注入点采用插入式结构，直接延伸到目标设备的内部流道中心位置，避免药剂沿设备壁面流淌造成的局部腐蚀，也能让注入的化学品更快与设备内的主流体混合均匀。整套结构的所有连接部件都采用标准件设计，后期维护过程中可直接替换同规格的通用配件，无需单独定制加工，降低运维的备件储备成本与故障停机时间。

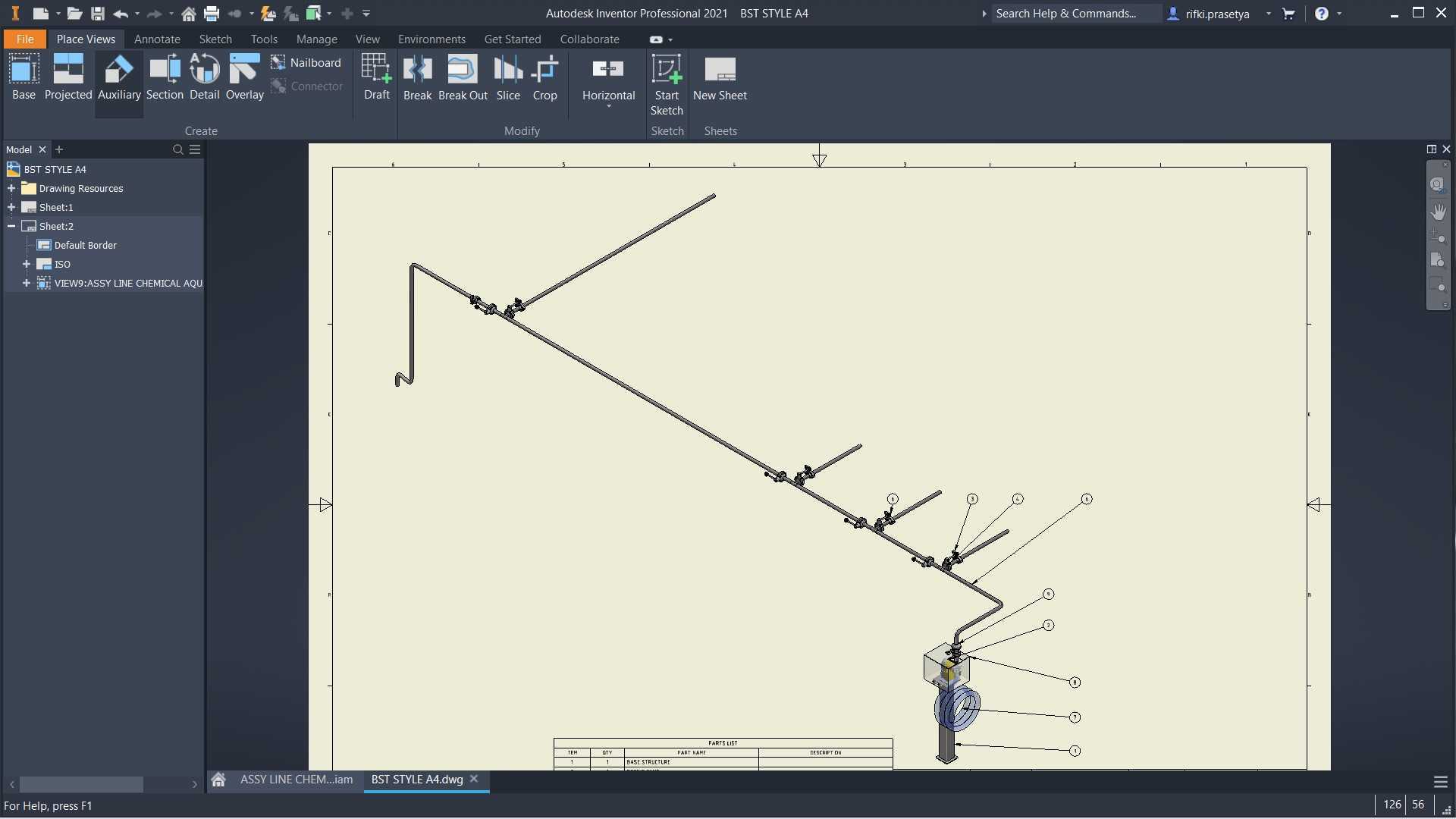

　　建模过程中对每一段管线的长度、法兰的安装位置、阀门的操作空间都做了1:1的还原，甚至螺栓的伸出长度、垫片的压缩量都按照实际装配公差做了预留，可直接用于指导现场的管路预制与安装作业，避免现场安装过程中出现管线干涉、操作空间不足等常见问题。针对化学品输送的安全要求，整套管路在低位点设置了排空阀，在设备长期停机或者检修的时候，可以将管线内残留的化学品完全排空，避免残留介质长期积存腐蚀管路，也防止检修过程中残留化学品泄漏引发安全隐患；在管线上位点设置了排气阀，在初始投用的时候可以快速排尽管线内的空气，避免气塞造成计量泵输出流量不稳定、精度下降的问题。计量泵与管线的连接位置还特意做了无死角设计，避免管路内出现介质滞留的死区，防止易结晶类化学品在死区内积存结晶堵塞管路，保障长期连续运行的可靠性。
