StrongBox不锈钢外壳柜体结构设计

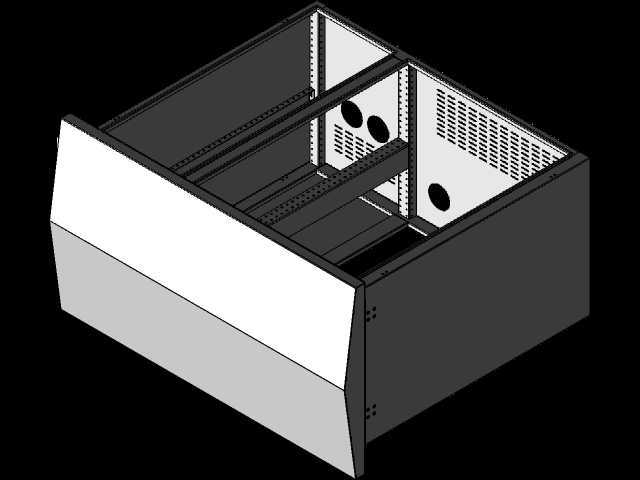

　　这款不锈钢外壳柜体的三维结构设计，首先要匹配工业现场电气集成、电源配套设备的安装防护需求，在厂房配电、户外临时供电站点、车间设备集群旁的动力配套场景中，这类柜体承担着内部电气元件承载、外力防护、布线规整的核心作用。从实际使用场景出发，柜体采用上下分舱的结构布局，上半部分预留了充足的元件安装空间，内部设置的安装立柱预留了连续的调节孔位，可根据不同尺寸的电气模块、接线端子排、电源组件灵活调整安装横梁的位置，适配不同规格元器件的装配需求，避免了固定孔位带来的适配性局限。

　　舱体侧面设计了阵列式通风散热孔，同时预留了大尺寸的线缆穿接孔位，既可以满足内部功率元件工作时的自然通风散热需求，减少热量在密闭舱内堆积引发的元件老化问题，也能方便大直径动力线缆、多股控制线缆的进出排布，穿线孔周边预留了密封件安装的台阶结构，在户外或者多粉尘车间使用时，可以搭配橡胶密封圈实现线缆部位的防护，避免粉尘、水汽沿线缆缝隙进入柜体内部。下半部分采用封闭的无孔面板设计，主要用于容纳大体积的电源模块或者配重组件，封闭结构可以提升柜体下半部分的结构强度，同时避免人员误触内部高压组件，倾斜的面板过渡设计既可以减少棱角处的磕碰风险，也能在一定程度上降低积灰在面板顶面的堆积，日常清洁维护时更易擦拭打理。

　　外形尺寸上1300mm的宽度、650mm的深度、1200mm的高度，属于中型落地式柜体的尺寸范畴，安装时需要预留至少100mm的侧面操作空间用于开门检修、线缆接线作业，背部距离墙面需要预留不小于50mm的散热间隙，避免通风孔被墙面遮挡影响散热效率。柜体的拼接处采用折弯扣合搭配紧固件的连接结构，在三维建模阶段就对折弯半径、扣合间隙做了精准的参数设定，既可以保证钣金加工时的折弯工艺可行性，减少加工时的板材开裂风险，也能让拼接处的缝隙控制在均匀的1mm以内，提升柜体整体的防护性能。

　　边角处的折弯做了小圆角处理，避免尖锐边角在安装、搬运过程中划伤作业人员，柜体底部预留了地脚安装的固定孔位，可以搭配膨胀螺栓直接固定在水泥地面上，也可以搭配脚轮组件实现短距离的工位移动，适配不同场景的安装需求。内部的分隔板采用可拆装设计，在需要安装大尺寸整体式元件时，可以快速拆除分隔板拓展单舱的安装空间，不需要对柜体主体进行切割改动，提升了柜体的场景适配灵活性。从结构设计的合理性角度出发，建模时对柜体的板材厚度做了匹配性设定，承重部位的安装立柱采用加厚板材，非承重的外盖板采用标准厚度板材，在保证整体结构强度满足元件承重需求的前提下，尽可能控制柜体整体重量，降低搬运、安装时的作业强度。通风孔的排布避开了内部元件的核心安装区域，既保证通风面积满足散热需求，也避免外部飞溅的液体直接滴落到内部带电元件上，穿线孔的位置设置在舱体侧面靠下区域，配合走线槽可以实现内部线缆的分层排布，动力线与控制线分开走线减少信号干扰问题。柜体的前门采用内嵌式安装结构，关闭后与外框齐平，既提升了整体外观的整洁度，也能减少外力直接撞击门板导致的变形问题，门板与柜体之间预留了密封条安装槽，装配发泡密封条后可以达到对应的防护等级，满足多粉尘、轻度潮湿场景的使用要求。
