适配1-8s电池的低电压报警装置结构

　　做航模、小型便携储能设备的结构设计时，最容易踩的坑就是电池过放——很多时候设备在户外作业或者飞行过程中，操作人员没法实时盯着电池电压，一旦电压跌到截止阈值以下，轻则设备突然断电丢失作业数据，重则航模类设备直接炸机造成硬件损毁，这款低电压报警模块就是针对这类场景做的结构设计。从实际使用的角度出发，这款模块的核心功能就是实时采集电池组的输出电压，通过板载的三位数码管直接显示当前电压数值，当电压跌落到预设的报警阈值时，板载的两个蜂鸣器就会发出高频提示音，提醒操作人员及时更换电池或者停止设备作业，避免过放损伤电池电芯，也防止设备突然断电引发安全事故。

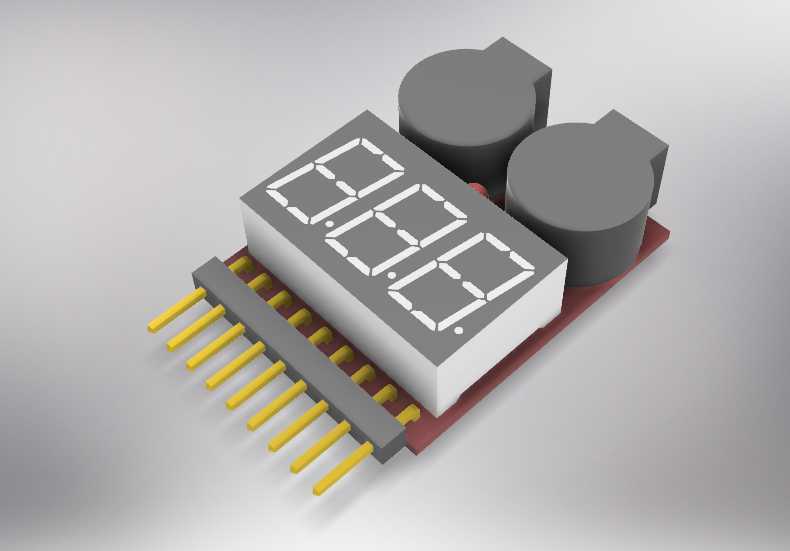

　　设计的时候首先考虑的是安装兼容性，模块采用直插式排针引出接线，排针引脚做了标准化的2.54mm间距设计，既可以直接插在电池组的平衡充插头上使用，也可以通过杜邦线连接到设备主控板的电压检测端口，不需要额外做转接板，能适配市面上绝大多数1到8串的锂电池组，不管是航模常用的锂聚合物电池，还是小型便携设备用的圆柱锂电池组，都能直接匹配使用。外形结构上，三位数码管做了倾斜抬升的布局，不是平贴在PCB板上，这样当模块插在电池侧面或者设备内部的时候，操作人员不用凑到模块正前方，从斜上方就能清晰看到数码管显示的电压数值，减少视角带来的读数误差。板载的两个圆柱形蜂鸣器布置在数码管的后侧，和数码管之间预留了2mm的安全间隙，避免蜂鸣器工作时的振动传导到数码管引脚，长期使用造成虚焊问题，同时两个蜂鸣器对称布置也能让报警音的扩散角度更大，就算设备放在背包里或者被机架遮挡，也能传出足够清晰的提示音。

　　PCB板的外形做了切角处理，四个角都做了R0.8的圆角，避免安装的时候尖锐的板边划伤操作人员的手，也防止板边毛刺刺破电池的热缩膜造成短路风险。排针的长度做了10mm的设计，既保证插接到插座后有足够的接触深度，不会因为设备振动出现松脱，也不会因为引脚过长露出插座太多，造成相邻引脚之间的短路隐患。数码管的表面做了哑光黑的遮光罩设计，能减少户外强光下的反光问题，就算在正午的阳光下作业，也能清晰看到显示的数字，不会因为反光看不清电压数值错过报警时机。

　　从安装边界来看，整个模块的最大外形尺寸控制在长32mm、宽22mm、总高度18mm的范围内，不管是装在航模的机架空隙里，还是嵌入到小型便携设备的外壳内部，都不会占用太多安装空间，模块本身的重量只有4g左右，装在轻量化的航模设备上也不会带来额外的负重负担，不会影响设备的重心分布。电路布局上，所有的贴片元件都布置在PCB板的背面，正面只保留数码管、蜂鸣器和排针，这样正面没有突出的小元件，安装的时候就算贴靠在电池表面或者设备内壁，也不会因为挤压造成元件脱落。在做三维建模的时候，特意把每个元件的装配公差都留了0.15mm的间隙，不管是数码管和PCB的插接，还是蜂鸣器的焊接定位，都能满足批量生产的装配要求，不会出现干涉问题，排针的位置度公差控制在0.1mm以内，保证和标准插座对接的时候能顺畅插入，不会出现引脚错位插不进去的情况。

　　实际测试的时候，这款模块的电压检测精度能控制在0.01V，显示数值没有跳变问题，蜂鸣器的报警音量在安静环境下能达到85分贝，就算在户外有风的环境下，3米范围内也能清晰听到报警音，完全能满足户外作业、航模飞行、小型便携设备的电压监测需求。很多同类产品要么把数码管平贴在板上，视角太小读数费劲，要么蜂鸣器音量不够，户外环境下听不到提示，还有的排针长度设计不合理，容易松脱或者短路，这款结构设计就是针对这些实际使用中的痛点做了优化，不管是个人DIY制作，还是小批量设备配套使用，都能直接套用结构尺寸，不需要再做额外的修改调整。
