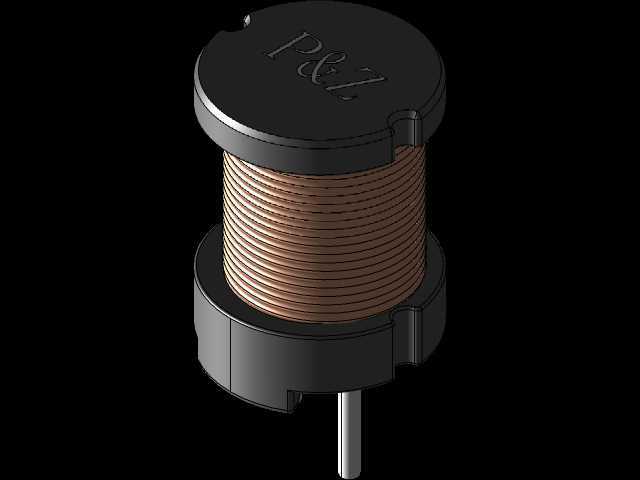

PDL0912D立式贴片鼓芯功率电感结构

　　在消费类电子、工业控制板卡的电源回路设计中，贴片式功率电感一直是DC-DC转换回路的核心被动元件，PDL0912D这款鼓芯结构电感，正是针对小体积大电流的板载供电场景开发的绕线型电感。从结构设计逻辑来看，这款电感采用工字形磁芯作为绕线载体，上下两端的圆形磁帽既可以约束线圈绕制的边界，避免绕线过程中出现散线、塌边的问题，同时也能在磁路闭合过程中减少漏磁，降低电感工作时对周边板载敏感元件的电磁干扰。线圈采用多层平绕工艺，漆包铜线紧密排布在磁芯的中柱区域，每一层绕线的张力都经过严格控制，既保证绕线的紧实度避免长期使用后出现线圈松动，也不会因为张力过大导致漆包线绝缘层破损引发匝间短路。两端的电极采用直插式引脚设计？

　　不对，不对，看模型的引脚是从底部磁帽侧边引出的镀锡引脚，这种引脚设计在波峰焊或者回流焊过程中，焊锡可以沿着引脚表面充分浸润，形成可靠的焊点，同时引脚的伸出长度经过精确计算，既可以保证焊接时的吃锡量足够，也不会因为引脚过长导致焊接后引脚突出PCB背面过多，影响板卡的整体装配厚度。从实际应用场景来看，这类鼓芯电感常被用在便携设备的电源管理模块、车载电子的低压供电回路、工控板卡的信号滤波支路中，既可以作为储能元件在DC-DC Buck或Boost回路中完成能量的存储与释放，维持输出电压的稳定，也可以作为滤波元件串联在信号回路中，抑制高频杂波信号的传导，提升电路的电磁兼容性。在建模过程中，首先需要确定磁芯的核心尺寸参数，中柱的直径直接决定了有效绕线面积，上下磁帽的直径需要比绕线完成后的线圈外径大出一定余量，避免绕线后线圈超出磁帽边界，磁芯的总高度则要匹配标称的12mm总高参数，保证元件的整体安装高度符合板卡的堆叠设计要求。绕线部分的建模需要还原真实的绕线排布，每一圈铜线的螺距与线径保持一致，层与层之间的排布错位要符合实际绕线工艺的特征，不能出现理想化的完全对齐排布，因为实际生产中多层绕线必然会出现层间的错位堆叠，这样还原的模型在后续做结构干涉检查时才具备实际参考价值。

　　引脚部分的建模需要注意折弯角度的准确性，引脚从磁帽内部引出后，垂直向下延伸的长度要匹配PCB的安装孔位或者焊盘位置，引脚的直径要符合标准线径要求，同时引脚表面的镀层特征可以通过外观纹理做简单还原，方便结构工程师在做整机装配时识别焊接区域。从安装边界来看，这款电感在PCB布局时，周边需要预留至少0.5mm的安全距离，一方面是避免焊接过程中焊锡桥接导致相邻元件短路，另一方面也是给电感工作时的温升预留足够的散热空间，因为功率电感在通过大电流时会出现一定的温升，周边如果紧贴其他发热元件，会导致电感的工作温度超出额定范围，进而引发电感量下降、饱和电流降低等问题。磁芯材质的选择上，这类鼓芯电感一般采用锰锌铁氧体材料，具备较高的磁导率和较低的高频损耗，适合在几百kHz的开关频率下工作，匹配当前主流的DC-DC转换芯片的工作频率范围。在结构设计时，磁芯与线圈之间会做绝缘处理，通常是在磁芯表面包覆一层绝缘胶带或者采用绝缘涂层，避免线圈漆包线在长期受热后出现绝缘失效，与磁芯形成短路。上下磁帽与中柱的结合处会采用专用的粘接胶固定，保证在过波峰焊的高温环境下，磁芯不会出现开裂、脱落的问题，同时粘接胶也具备一定的弹性，可以缓冲温度变化带来的热胀冷缩应力，避免磁芯因为应力集中出现碎裂。

　　很多结构工程师在选型这类电感时，往往只关注电感量、饱和电流、直流电阻这些电性参数，忽略了外形尺寸的安装公差，实际上这类贴片电感的外形尺寸公差会直接影响SMT贴装的良率，如果磁帽的直径公差过大，会导致吸嘴在取料时出现吸附偏移，引脚的共面度如果超出标准范围，会导致焊接时出现虚焊、假焊的问题，所以在三维建模过程中，需要把这些关键尺寸的公差边界考虑进去，在做整机结构干涉检查时，按照最大实体尺寸来校验安装空间，避免实际生产时出现元件无法装配的问题。另外，这款电感的顶部做了平面化设计，没有突出的结构，这样在板卡做三防漆涂覆或者后续的外壳装配时，不会因为顶部的凸起导致与外壳出现干涉，也方便自动化贴装设备的吸嘴稳定吸附元件，提升贴装效率。线圈的绕线方向其实也会影响实际的电磁干扰特性，在建模时还原真实的绕线方向，可以帮助硬件工程师在做PCB布局时优化电感的摆放方向，减少电感产生的磁场对周边高速信号线路的干扰。从长期可靠性的角度来看，鼓芯结构的电感相比屏蔽式功率电感，成本更低，饱和电流更大，适合对成本敏感、对空间要求不是极致严苛的应用场景，而三维模型的精准还原，可以让结构工程师在设计阶段就完成元件的布局校验、装配模拟，不需要等到实物打样阶段才发现尺寸干涉、安装空间不足的问题，大幅缩短产品的开发周期，减少打样迭代的成本。
