CSB EVH 12240型12V储能铅酸电池结构

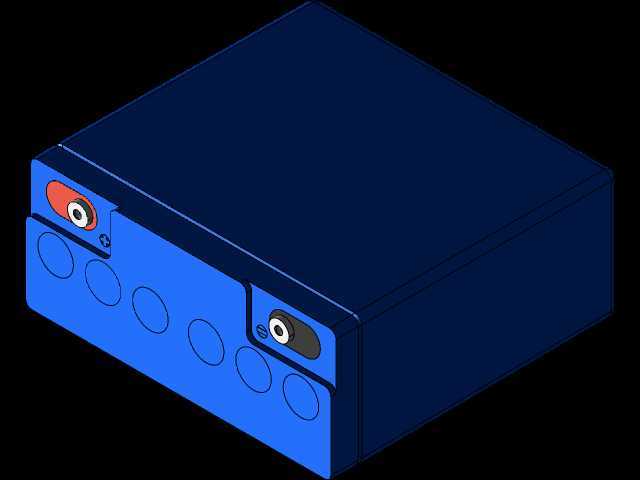

　　这款12V储能电池的三维结构，在做通信基站后备供电系统、工业控制柜直流备用模块、小型离网光伏储能单元的选型匹配时，能直接提供完整的安装边界参考，不用再反复核对二维图纸的尺寸冲突。从实际工程应用来看，这类阀控式铅酸电池常被布置在机柜底层的电池仓内，或是壁挂式电源箱的预留安装位，周边需要预留至少15mm的散热间隙，同时要避开强发热的功率器件、接触器等部件，防止长期高温环境加速壳体老化、降低电解液保有量。

　　从结构设计逻辑来看，整个电池采用一体化硬质塑料壳体封装，上盖与底座采用超声焊接密封，杜绝日常使用过程中的电解液渗漏问题，壳体侧面做了多道环形加强筋，既可以提升壳体的抗挤压强度，在多层堆叠安装时避免壳体变形挤压内部极群，也能在批量运输过程中减少磕碰造成的外壳损伤。正面的接线区域做了内凹式防护设计，两个主接线端子分别对应正负极，红色标识端为正极，黑色标识端为负极，端子周边做了凸起的防护挡边，能避免安装接线时工具滑落造成正负极短路，端子采用内嵌铜芯的嵌件注塑结构，保证大电流放电时的导电性能，同时降低接线端子与壳体连接处的渗漏风险。端子下方的一排圆形凹位是壳体成型时的工艺预留结构，同时也可以作为不同容量规格电池的标识区分位，不用额外开模就能适配同系列不同安时规格的产品，大幅降低壳体的开模成本。

　　在安装边界方面，整个电池为规整的长方体结构，底部为平整安装面，没有突出的定位柱或卡扣，可以适配通用的电池安装托盘，也可以通过不锈钢扎带直接固定在安装支架上，安装时需要注意接线端子的朝向要预留足够的接线操作空间，方便后期维护时拆装接线端子、测量电池端电压。壳体的边角都做了圆弧过渡处理，避免安装操作时尖锐边角划伤操作人员，也能减少安装过程中磕碰造成的壳体掉漆、开裂问题。

　　从功能特性来看，这款电池属于密封阀控式结构，正常使用过程中不需要额外补充蒸馏水，日常维护工作量极低，适合布置在无人值守的通信站点、户外监控设备供电舱、工业自动化控制柜的后备供电回路中，当主供电回路出现断电故障时，能瞬间切入供电回路，为控制模块、通信模块、应急照明等负载提供持续的直流电力供应，保障设备不会因为突然断电造成数据丢失、设备损坏。在做三维布局设计时，直接调用这个模型就能快速完成电池仓的空间排布，提前核对接线走线的弯曲半径、安装维护的操作空间，避免后期生产装配时出现空间干涉、操作空间不足的问题，大幅缩短结构设计阶段的反复改模周期。

　　在实际选型匹配过程中，需要注意这类电池的重量较大，安装位的承重结构需要做对应的加强处理，避免长期承重造成安装板变形；同时电池周边不要布置尖锐的金属部件，防止运输或使用过程中尖锐部件刺破壳体造成电解液泄漏。模型完整还原了壳体的所有外部特征、接线端子的位置与尺寸、加强筋的排布位置，不管是做设备的整体布局设计，还是做电池安装支架的定制开发，都能直接作为尺寸参考基准，减少实际测绘的工作量，提升设计效率。
