法兰耦合组件结构设计

在工业传动系统的布局中，轴系之间的动力衔接始终是结构设计需要重点考量的环节，法兰耦合组件作为刚性轴连接的典型结构，常应用在对中精度要求较高、传动扭矩波动较小的工况场景中，比如中小型电源变压器配套的动力输入轴衔接、精密测试设备的传动轴对接、小型发电机组的动力输出端连接等场景，这类场景不允许轴系连接存在过大的回程间隙，同时要求连接结构具备足够的径向与轴向承载能力，避免长期运行后出现连接松动、传动偏移的问题。从实际功能来看，该组件的核心作用是实现两根同轴轴段的刚性固定，将主动轴的旋转扭矩无滞后地传递到从动端，同时依靠法兰盘的端面贴合精度，保证两根轴的同轴度误差控制在装配允许的范围内，减少轴系运转过程中的径向跳动，降低轴承端的附加载荷，延长整套传动机构的使用寿命。

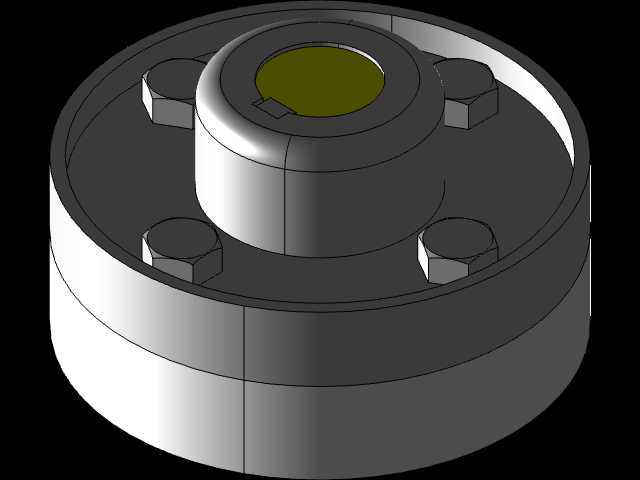

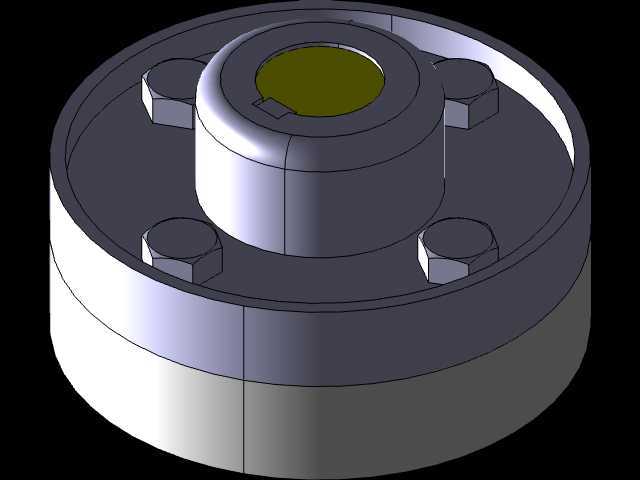

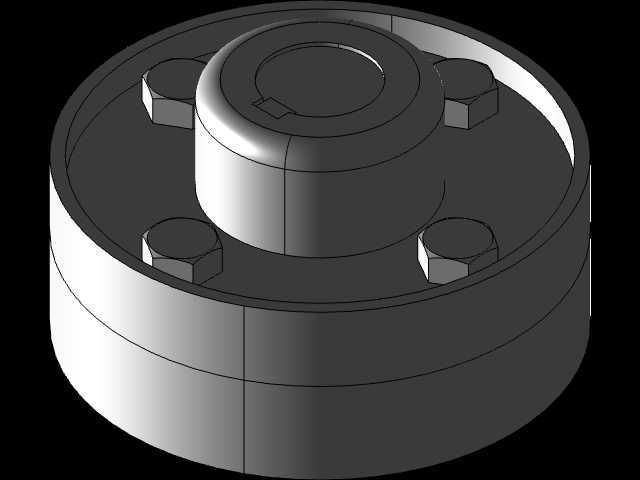

从结构设计的思路来看，这款法兰耦合组件采用了分体式装配结构，主体分为带中心轴孔的凸台连接端与圆盘式法兰基座两部分，中心轴孔用于穿装待连接的轴段，孔壁预留的键槽结构可以与轴上的平键配合，承担扭矩传递过程中的剪切力，避免轴与耦合组件之间出现相对转动。法兰盘端面上均匀分布了四个螺栓安装位，采用内六角圆柱头螺栓作为紧固件，安装时螺栓从法兰端面穿入，将两个对接的法兰盘沿轴向锁紧，依靠法兰结合面的摩擦力与螺栓的预紧力共同承担传动过程中的载荷，四个螺栓沿圆周等距分布的设计，能够让锁紧力均匀作用在法兰端面上，避免局部应力集中导致的法兰变形。凸台部分的外径小于法兰盘的主体外径，形成的台阶面可以作为装配时的轴向定位基准，安装时凸台可以嵌入对接法兰的对应凹槽内，实现径向的快速对中，降低现场装配的找正难度，即使是没有丰富装配经验的作业人员，也能依靠凹凸配合的定位结构快速完成组件的对接安装，减少装配过程中的对中误差。

在安装边界的设计考量上，这款耦合组件的轴向总长度控制在紧凑范围内，适合安装空间局促的传动舱体内部，不会过多占用轴系的轴向布置空间，法兰盘的外圆边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤作业人员，也能在组件穿入安装腔时起到导向作用，避免外圆棱角刮伤腔体内壁的防护涂层。中心轴孔的尺寸公差按照过渡配合的精度要求设计，既可以保证轴与孔的装配贴合度，又不会因为过盈量过大导致装配难度上升，现场安装时可以借助铜棒轻敲完成组件与轴的装配，不需要额外设计专用的压装工装。螺栓安装孔的位置度公差严格控制在0.02mm以内，保证两个对接法兰的螺栓孔能够完全对齐，避免出现螺栓强行穿入导致的螺栓受剪、法兰面贴合不严的问题。

从实际使用的特性来看，这种刚性法兰耦合结构不具备补偿轴系偏移的能力，因此更适合两根轴在装配时能够实现严格对中的工况，在装配前需要先调整主动轴与从动轴的径向偏移与角向偏移，确保误差在允许范围内之后再锁紧法兰螺栓，否则运转过程中会产生额外的交变载荷，加速轴承与密封件的磨损。组件的所有棱角位置都做了圆角过渡处理，减少热处理过程中的应力集中点，提升零件的整体结构强度，法兰端面的加工粗糙度要求达到Ra1.6，保证两个法兰贴合时能够实现足够的接触面积，避免因为端面粗糙导致接触刚度不足，传动过程中出现端面微颤的问题。在日常维护场景中，这种结构的耦合组件拆卸十分方便，只需要松开四个连接螺栓，就可以将两个轴段分离，不需要额外移动两端的设备本体，能够大幅降低后期设备检修、易损件更换的作业时长，适合需要定期拆解维护的传动工位使用。
