热释电人体红外感应传感装置结构

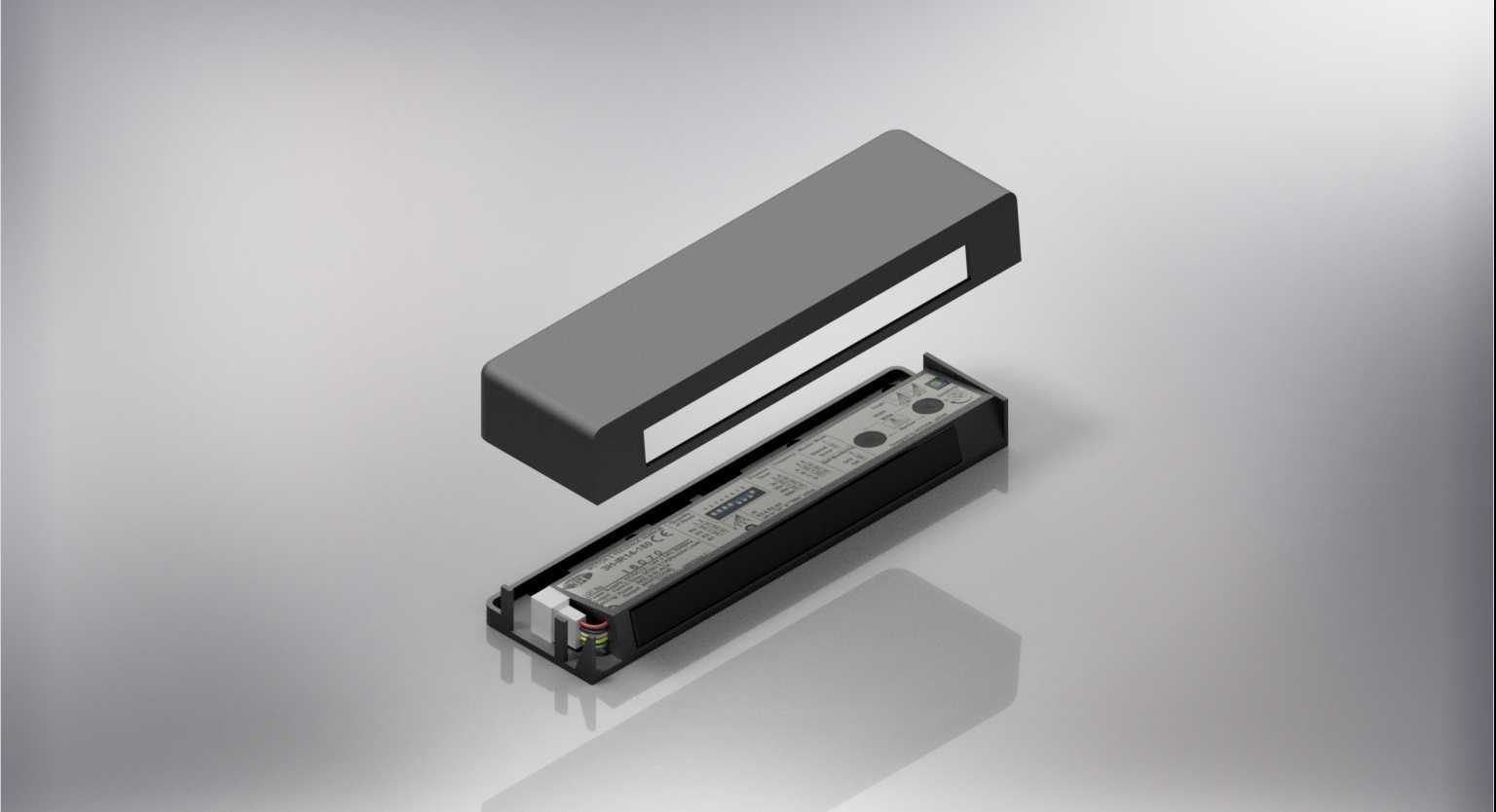

　　这款热释电红外感应装置的结构设计，完全围绕嵌入式安装的实际工况展开，外壳采用窄长条形分体式结构，上盖为带菲涅尔透镜开窗的遮光罩，下壳为承载电路板与接线端子的基座，整体截面尺寸适配常规86型预埋线盒的安装空间，长度方向预留了足够的接线冗余空间，无需额外扩展安装底盒即可完成暗装固定。从实际应用场景来看，这类传感装置大量应用在公共区域照明自动控制、安防入侵探测、智能家电人体触发、非接触式感应开关等场景，不同场景下的安装边界存在明显差异：用于走廊吸顶安装时，探测角度需要覆盖120度扇形区域，外壳的透镜开窗角度对应做了斜切处理，避免外壳边缘遮挡探测视场；用于门框侧装时，外壳厚度控制在18mm以内，突出墙面的部分不会阻碍门扇开合，也不会因突出过多造成磕碰损坏。

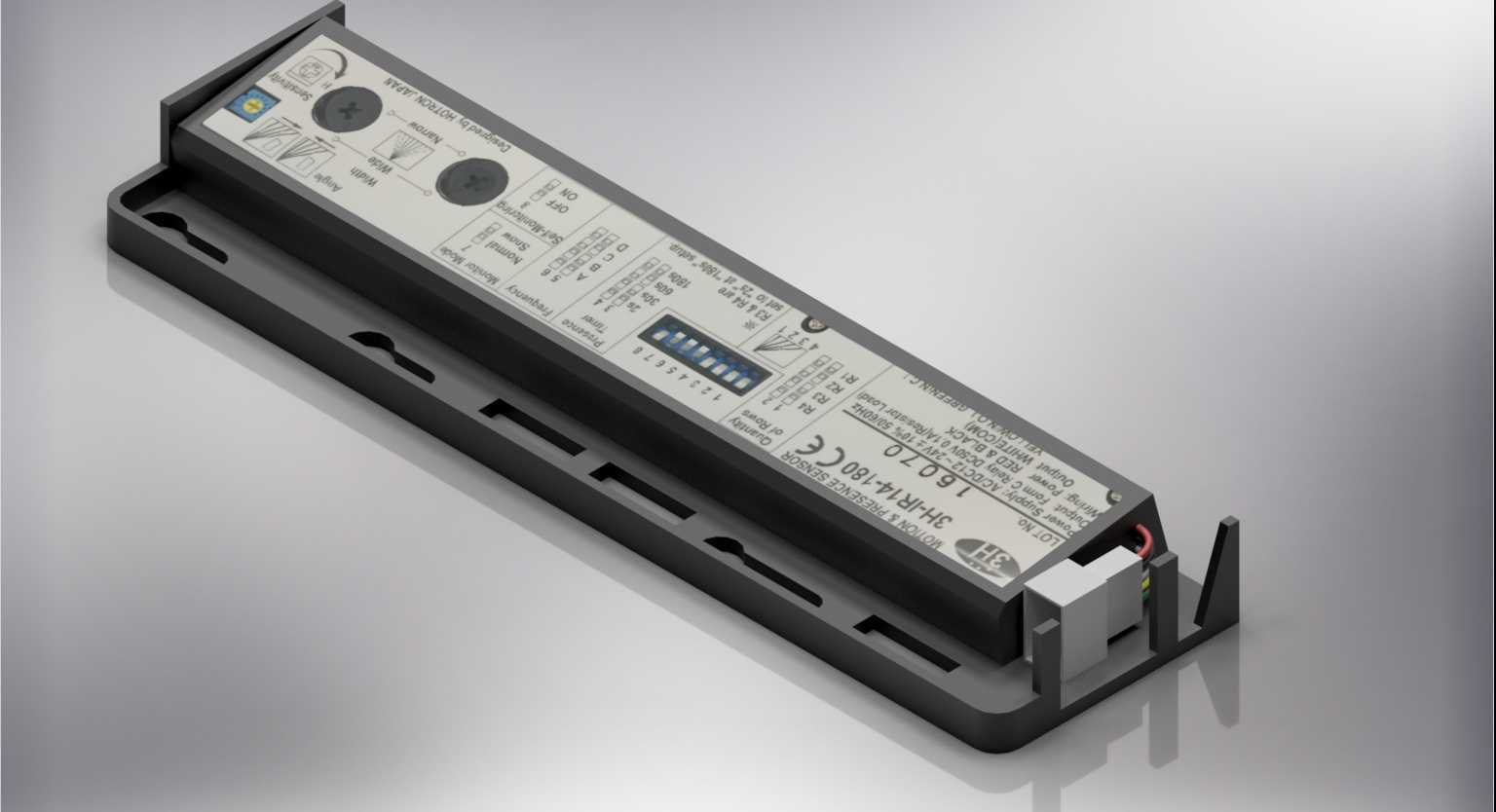

　　设计过程中首先考虑的是内部电路板的固定方式，下壳内部设置了三个定位柱，对应电路板上的安装孔，无需额外打胶即可完成电路板的限位，同时定位柱高度预留了2mm的间隙，避免电路板上的贴片元件与壳底直接接触，防止凝露造成的电路短路。上盖与下壳的配合采用卡扣加端部顶丝的双重固定结构，日常维护时只需拧下端部的一颗M2顶丝即可撬开上盖调整灵敏度跳线，卡扣的扣合量设计为0.8mm，既保证日常使用中不会因震动松脱，也不会因为扣合量过大造成拆卸时撬坏外壳边缘。接线端设置在装置的一端，采用压接式端子排，端子排的进线口对应外壳上的穿线孔，穿线孔处设计了锥形的线缆密封槽，适配直径4-6mm的RVV护套线，安装时将线缆穿入后拧紧端子即可，无需额外做线鼻子，大幅降低现场施工的接线难度。

　　从功能实现的结构匹配来看，菲涅尔透镜的安装位置直接决定探测精度，上盖的透镜开窗处做了内凹的定位台阶，透镜粘贴在台阶上时，与内部热释电探头的距离严格控制在12mm，这个距离是匹配所选透镜焦距的最优值，能够保证探测范围内的红外信号均匀聚焦到探头表面，避免出现探测盲区或者近场灵敏度不足的问题。外壳整体采用ABS阻燃材质，表面做细磨砂处理，既可以避免长期使用表面积累静电吸附灰尘遮挡透镜，也能满足电气设备外壳的阻燃等级要求，在-10℃到60℃的工作环境下不会出现形变开裂。装置的安装固定孔设计在下壳的两端，为长条形可调孔，孔位间距兼容60mm的标准安装孔距，现场安装时如果底盒预埋存在少量偏差，也可以通过长孔调整固定位置，无需重新扩孔破坏安装面。

　　在结构细节处理上，探头周边的电路板区域设计了黑色的遮光挡圈，挡圈高度与透镜边缘齐平，能够避免外壳内部的光线反射造成探头误触发，同时挡圈也起到了一定的电磁屏蔽作用，减少周边电力线路的电磁干扰对探测信号的影响。装置内部预留了9V叠层电池的安装位，既可以采用外接12V直流供电，也可以在布线困难的场景下直接用电池供电，电池仓与电路板区域设置了隔离筋，避免电池漏液腐蚀电路板上的元件。上盖的表面没有设置任何突出的按键或者指示灯，仅在透镜旁预留了一个直径1mm的导光孔，工作状态指示灯的光线通过导光孔透出，既不会因为灯光过亮造成光污染，也能方便调试时观察设备工作状态，整体外观简洁平整，安装在墙面或者天花板上不会显得突兀，能够适配不同的装修风格。
