带沉头固定孔的机柜线缆穿接端口结构

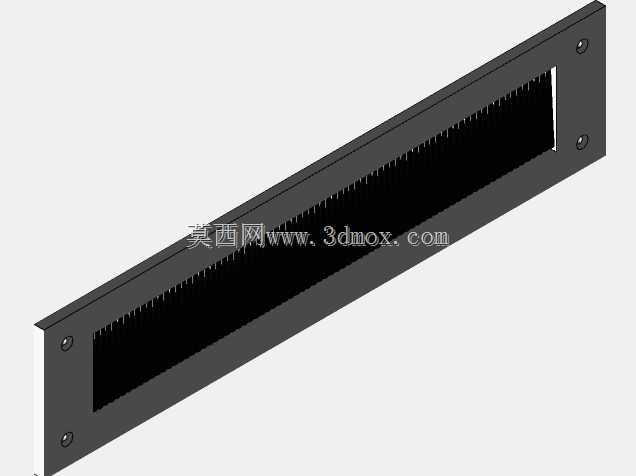

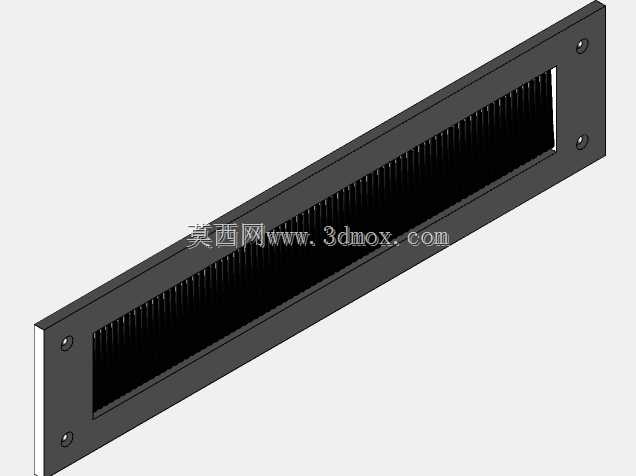

　　在成套电气柜、工业控制机箱、通讯基站设备的布线施工场景中，线缆进出柜体的位置始终是结构设计需要重点考量的环节——既要保证线缆排布整齐不被钣金锐边割伤绝缘层，又要兼顾柜体安装后的外观整洁度，同时还要满足现场安装时的操作便利性，这款带CSK固定孔的拉丝线缆端口就是针对这类需求设计的穿线构件。

　　从实际使用场景来看，这类端口通常安装在机柜的侧面板、背板或者上下走线槽的封板位置，用来规整从柜体内部引出到外部的动力线缆、信号控制线，避免多股线缆零散穿出时出现的排布混乱、积灰、虫鼠侵入柜体内部的问题。和普通的圆形穿线格兰头不同，这种长条形的端口结构可以同时容纳多根不同线径的线缆并排穿出，尤其适合多芯控制电缆、扁平通讯排线集中布设的场景，比如PLC控制柜的IO模块侧走线、服务器机柜的网线与电源线集中引出位置，都能看到这类长条形穿线端口的应用。

　　在功能设计上，端口内侧排布的密集刷状束线结构是核心功能部件，这种毛刷式的束线条一方面可以顺着线缆的走向贴合线缆外护套，对穿过的线缆起到径向约束作用，避免线缆在端口位置出现过度弯折导致线芯受损，另一方面可以在不影响线缆穿设的前提下，尽可能封堵端口处的空隙，减少柜体外部的灰尘、飞虫进入柜体内部，同时还能在一定程度上阻隔设备运行时的内部噪音向外传递。端口两侧的固定位采用CSK沉头孔设计，安装时使用对应规格的沉头螺丝固定后，螺丝头部可以完全沉入钣金表面，不会突出于面板外侧，既避免了突出的螺丝头刮蹭过往的施工人员或者线缆，也能让安装后的面板表面保持平整，配合表面的拉丝处理工艺，安装完成后和机柜钣金的外观质感保持一致，不会出现突兀的视觉落差。

　　从设计思路层面拆解这款构件，首先是安装边界的适配考量：常规的标准机柜面板钣金厚度多在1.2mm到2.0mm之间，沉头孔的锥度设计完全适配这个厚度区间的钣金加工公差，安装时不需要额外在面板上做沉孔锪平加工，直接在面板上开出对应尺寸的长方安装孔，将端口从外侧嵌入后从正面锁付螺丝即可完成固定，现场安装或者后期维护更换时不需要拆解柜体内部的构件，操作效率更高。其次是外形尺寸的适配逻辑，端口的整体长度根据常规机柜的走线容量设计，长度方向的尺寸刚好适配19英寸标准机柜立柱间的可用安装宽度，不会出现和机柜内部安装导轨、理线架干涉的情况，端口的突出高度控制在10mm以内，安装后不会占用过多的柜内或者柜外空间，即使是在靠墙安装的机柜背板上使用，也不会因为端口突出导致柜体无法贴墙放置。

　　在结构细节上，端口的边框采用一体折弯的钣金结构，边角位置做了R2的圆角过渡，没有尖锐的冲切毛边，避免施工人员在穿线作业时被划伤。内侧的毛刷束线条采用卡槽式固定结构，不需要额外的粘接或者螺丝固定，后期如果毛刷出现磨损，可以直接从边框内侧抽出更换，不需要整体拆卸整个端口构件，降低了后期的维护成本。和常见的塑料穿线孔盖相比，这种金属边框的端口结构抗老化性能更好，在工业车间存在少量油污、温度波动较大的环境下，不会出现塑料材质常见的脆裂、变形问题，长期使用也能保持结构强度。

　　实际选型使用时，需要根据待穿线缆的总直径确定端口的有效开口长度，确保所有线缆穿过后毛刷依然能保持足够的贴合度，如果是需要做EMC屏蔽的场景，还可以将普通尼龙毛刷更换为导电毛刷，配合端口边框和柜体钣金的可靠接触，实现线缆进出位置的电磁屏蔽连续性，避免外部电磁干扰通过线缆缝隙进入柜内影响敏感控制元件的正常运行。安装时需要注意，固定螺丝的锁付扭矩要控制在合理区间，避免扭矩过大导致沉头孔位置的钣金被压变形，影响端口和面板之间的贴合度。
