YFS401霍尔式水流量传感器结构设计

　　这款YFS401水流传感器的结构设计，核心围绕小口径管路的液体流量实时检测需求展开，适配3.5mm通径的软管接驳场景，流量检测区间覆盖0.3-6L/min，是小型流体控制回路里常用的脉冲输出型检测部件。从实际工程应用场景来看，这类传感器常被集成在小型咖啡机的出水回路、家用净水设备的流量统计单元、盆栽自动灌溉系统的供水管路，甚至小型水冷散热循环系统中，用来实时采集管路内的液体流速数据，为控制系统提供流量反馈，避免出现干烧、供水不足或者流量超限的问题。

　　从结构设计思路来看，整个传感器采用分体式同轴装配结构，主体外壳选用耐水腐蚀的工程塑料注塑成型，上下端的快插接头直接和壳体一体注塑成型，省去了额外接头装配的密封环节，降低了漏水风险。壳体内部的腔室专门做了导流曲面设计，当液体从入口流入时，会顺着导流面平稳冲击内置的磁转子，避免流体直接冲击转子轴造成偏磨，延长转子组件的使用寿命。转子部分采用轻质工程塑料搭配径向充磁的永磁磁环，磁环和霍尔感应元件的位置做了精准的轴向对齐设计，保证转子每旋转一圈，霍尔元件能稳定捕捉到固定数量的磁脉冲信号，不会因为流体紊流出现脉冲丢失的情况。

　　功能特性上，这款传感器采用脉冲宽度调制信号输出，不需要额外的信号放大电路就能直接和通用微控制器的IO口连接，系统集成门槛很低。传感器的密封结构采用径向O型圈配合端面压合的设计，在常规0-0.8MPa的水路压力下不会出现渗漏，防水等级满足日常溅水环境的使用要求，即使在厨卫这类高湿度场景下长期工作，内部电路部分也不会因为凝露出现短路故障。温度适配范围覆盖-20℃到80℃，既可以满足常温饮用水、灌溉水的检测需求，也能短时间耐受小功率加热设备出口的温水工况，不会因为壳体受热变形影响测量精度。

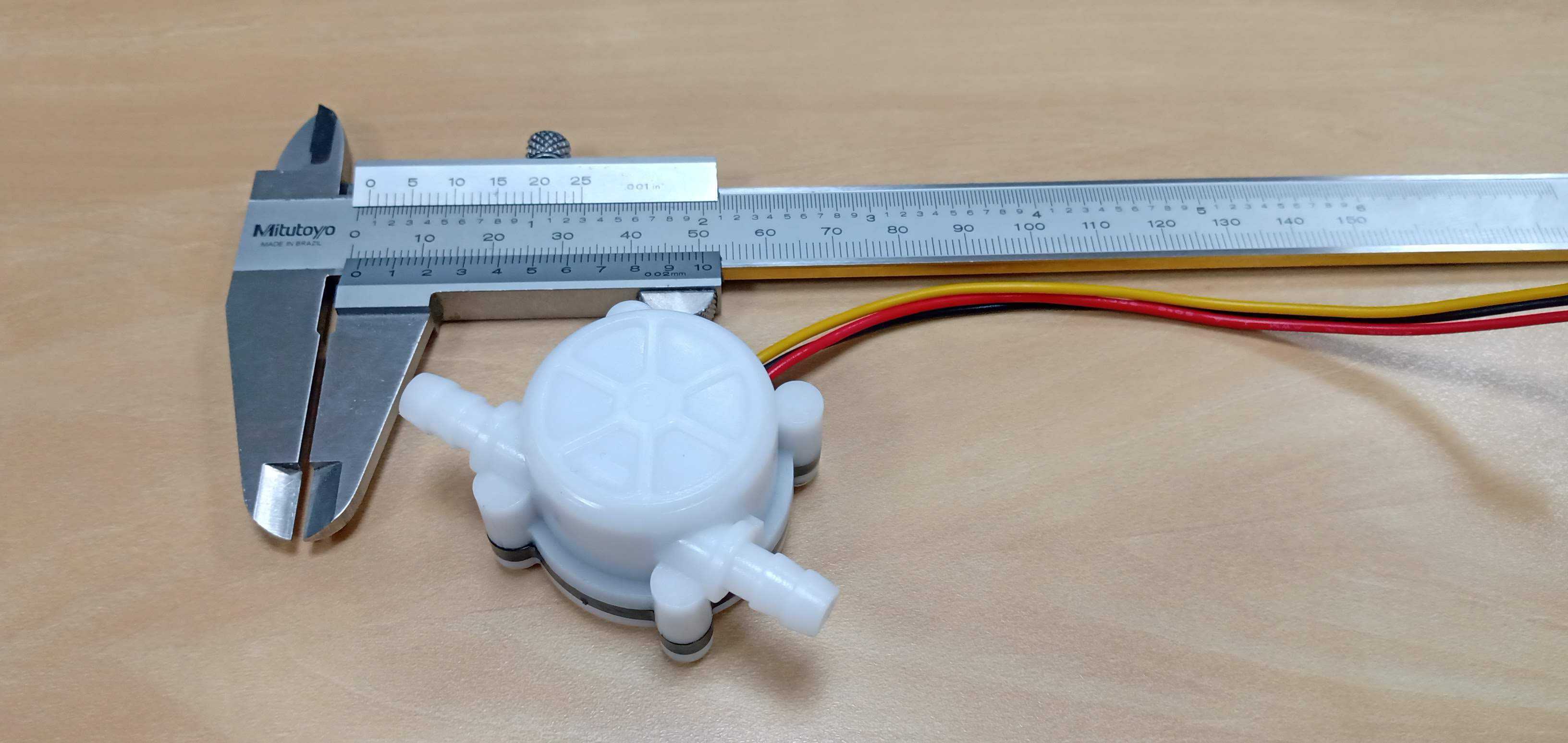

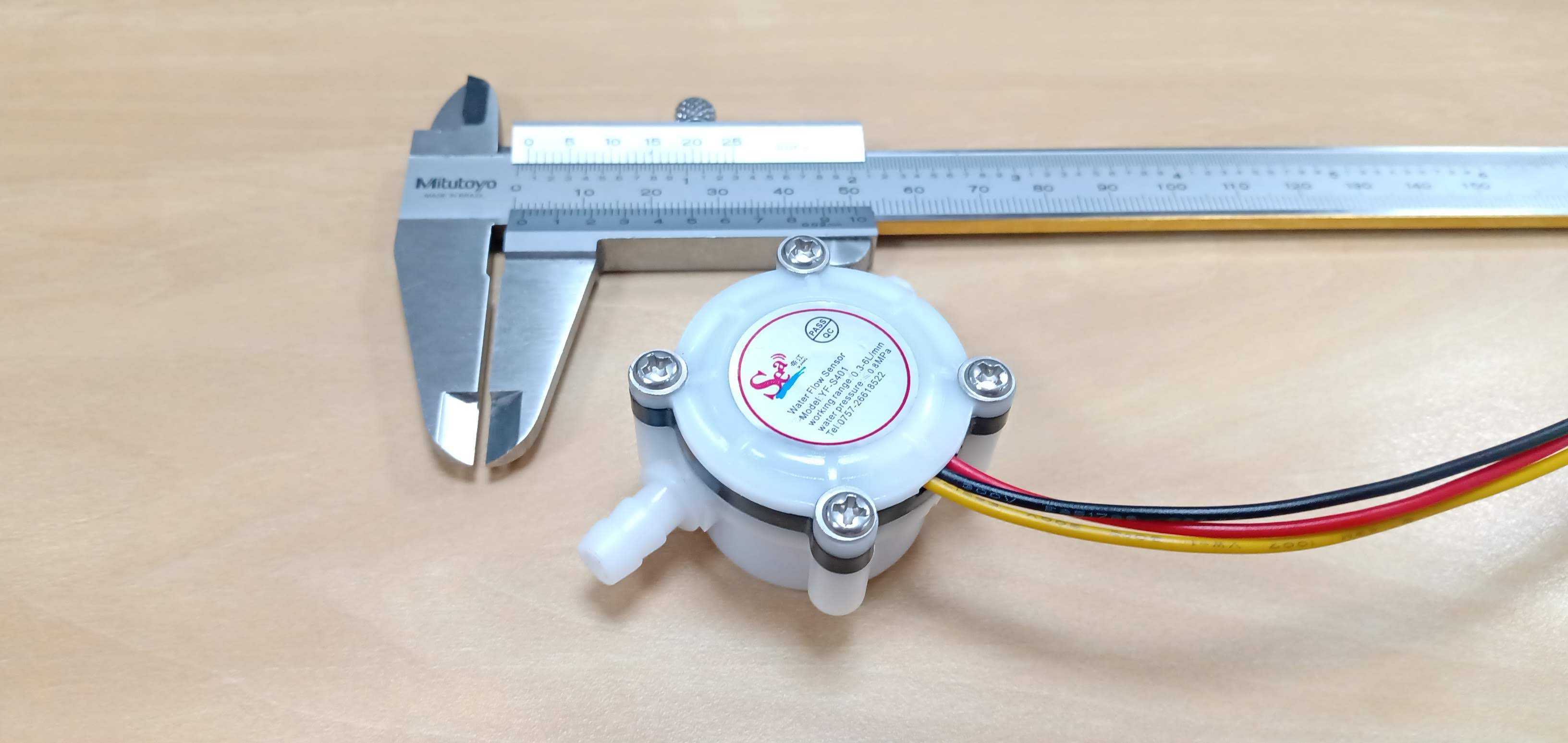

　　外形尺寸与安装边界方面，传感器主体为近似圆柱结构，两端快插接头的外径适配常规3.5mm内径的硅胶管、PU管，安装时只需要将管路套入接头后用扎带或者管箍固定即可，不需要额外的螺纹转接件，整体安装占用的轴向空间很小，适合在紧凑的设备内部布局。出线部分采用三根标准线径的电子线，分别对应电源正、信号输出、电源地，线长预留了足够的接线冗余，布线时可以根据设备内部的走线槽灵活调整位置，不需要额外延长接线。转子的转动阻尼做了专门的优化，即使在0.3L/min的极低流量下，水流也能推动转子平稳转动，不会出现低流量下无信号输出的死区问题，测量精度可以达到±5%以内，满足民用小型流体设备的流量检测精度要求。

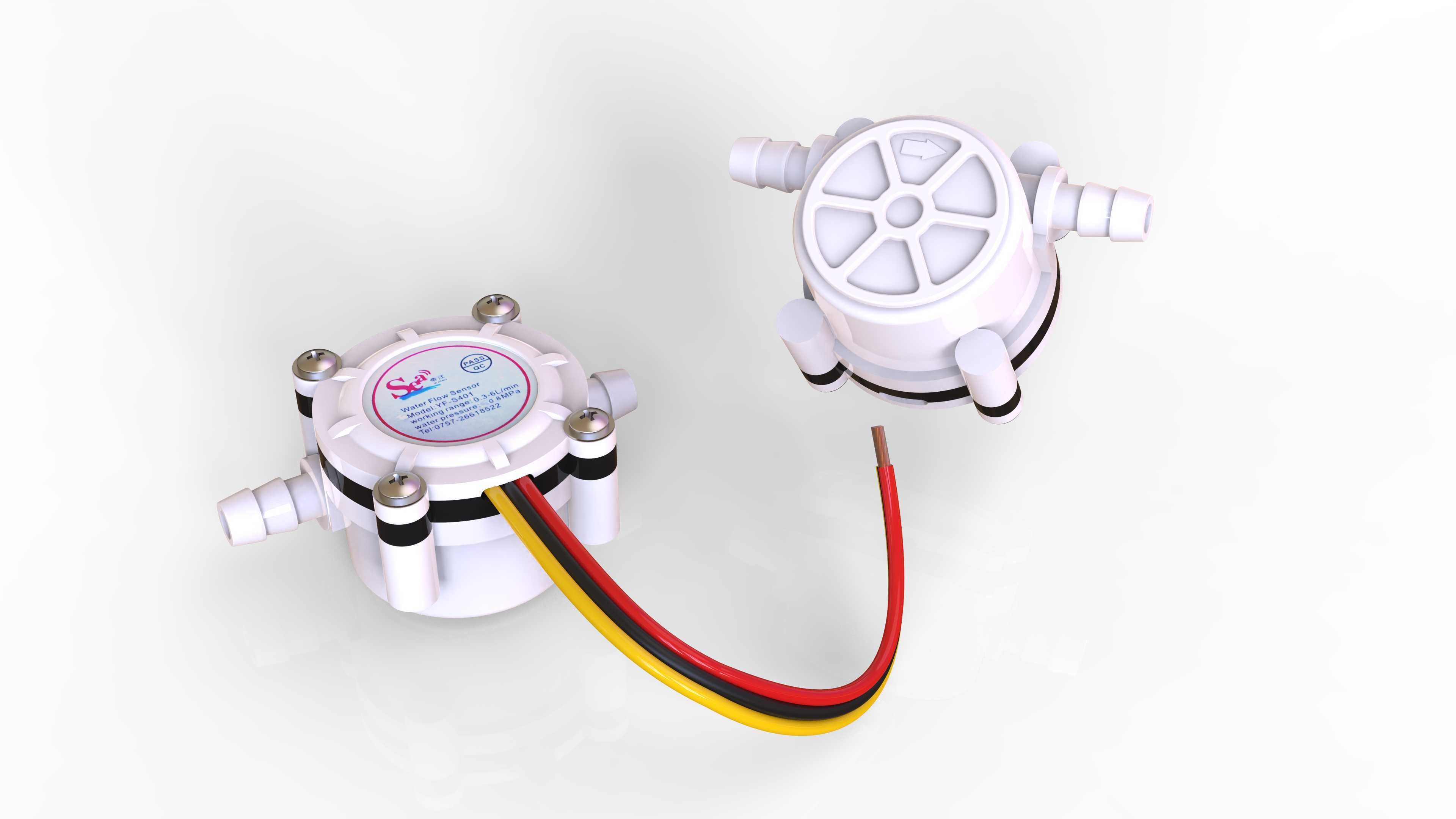

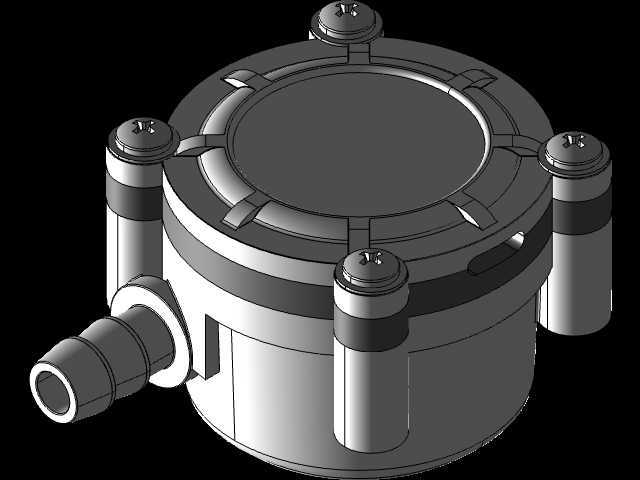

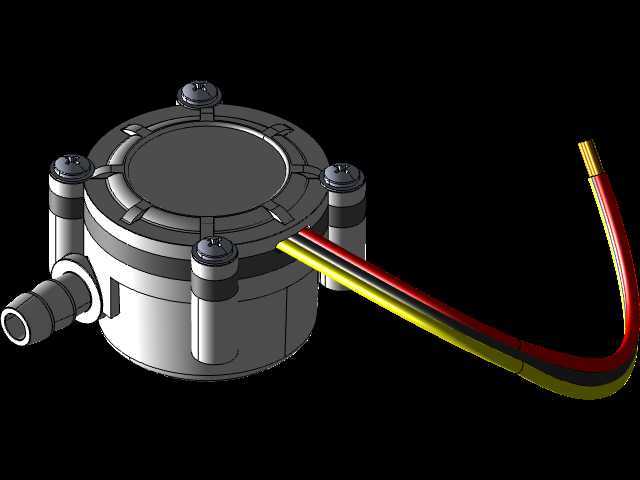

　　从结构建模的角度来看，这款传感器的模型还原了内部磁转子、霍尔元件安装位、密封槽、快插接头的所有细节，在做设备整体装配校核时，可以直接导入模型验证安装空间是否充足，接头位置和周边结构件是否存在干涉，出线方向是否会和其他线束、结构件产生冲突，也可以基于这个模型做配套的安装固定支架设计，提前验证支架的固定孔位、抱紧结构是否和传感器本体的外形匹配，减少实际打样后的装配调整工作量。
