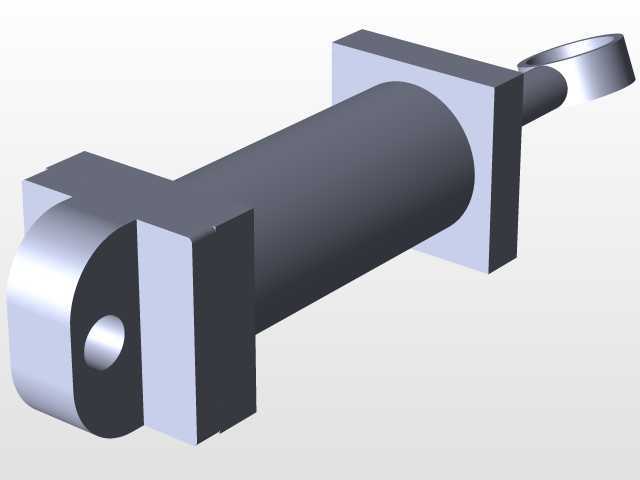

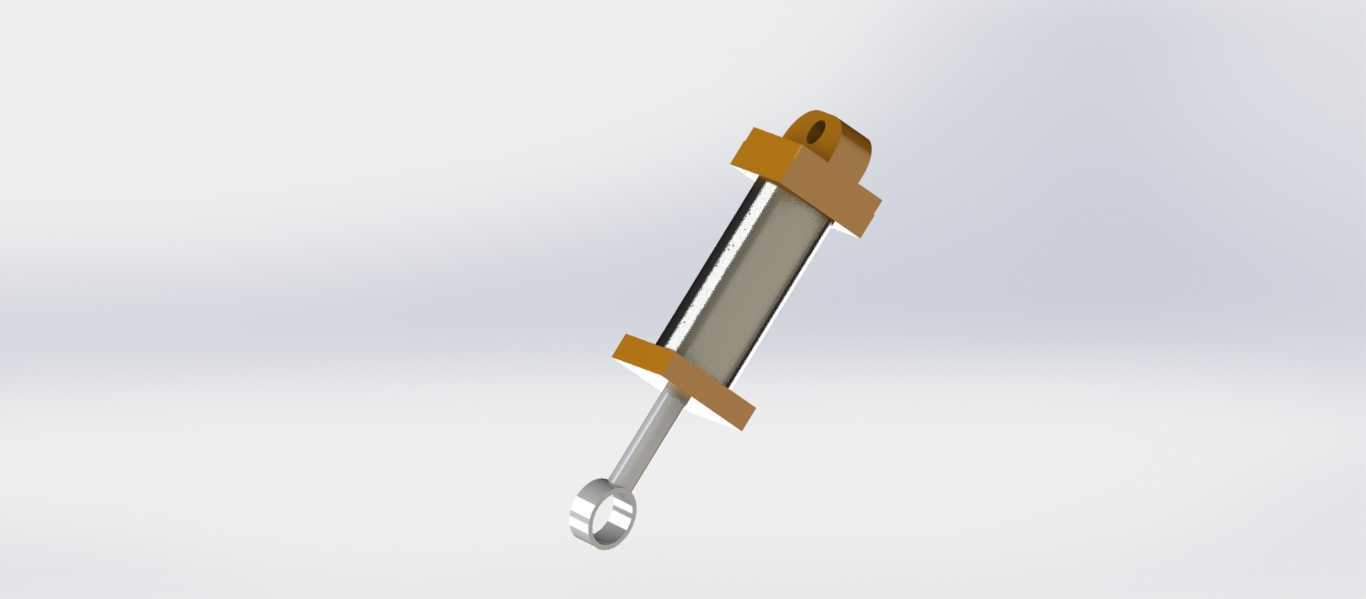

带铰接安装端的单杆式ESP液压缸结构

　　在各类工业液压传动系统里，这类单杆式带铰接安装结构的液压缸，是把液压能转换为直线往复机械能的核心执行部件，常见于工程机械的工作装置驱动、工业设备的工位推拉调整、专用装备的负载顶升与姿态控制场景，区别于法兰安装、脚座安装的刚性固定油缸，两端带铰接结构的设计能适配安装面存在小角度偏转的工况，避免活塞杆承受额外径向弯矩，延长密封件与导向套的实际使用寿命。从结构设计逻辑来看，这款油缸采用了双铰接耳环的安装形式，杆端耳环为整体式机加工结构，缸筒侧的铰接支座通过抱箍式卡装结构与缸筒外壁固定，这种设计的优势在于可以根据实际安装空间的需求，沿缸筒轴向调整铰接支座的固定位置，不需要重新加工缸筒上的安装定位面，对于非标设备改造、样机迭代阶段的安装位置调整十分友好。

　　缸筒部分采用等径光滑圆柱结构，外壁预留的两个环形定位凸台，既是铰接支座的轴向定位基准，也可以作为外置位移传感器、行程限位挡块的安装基面，不需要额外在缸筒上焊接支架，避免焊接热变形导致缸筒内壁圆度超差，影响活塞的密封性能与运动顺畅度。活塞杆部分做了等直径设计，表面粗糙度控制在适合密封件工作的区间，杆端的铰接耳环内孔预留了轴承安装位，可以根据负载工况选配自润滑铜套或者关节轴承，当设备工作过程中存在横向摆动量时，关节轴承可以补偿角度偏差，避免活塞杆出现别劲、拉毛的问题。

　　从安装边界尺寸来看，缸筒外径、活塞杆直径、铰接点间距的匹配是按照中低压液压系统的常用参数区间设计的，行程范围覆盖常规工业设备的直线驱动需求，安装时需要注意缸体侧铰接点与负载侧铰接点的同轴度偏差控制在允许范围内，避免侧向力直接作用在活塞杆导向套上，导致导向套过早磨损出现漏油问题。在功能特性上，这款油缸为单活塞杆双作用结构，通过缸筒两端的油口进出压力油，即可实现活塞杆的伸出与缩回动作，无杆腔进油时可以获得更大的输出推力，适合重载顶升、负载推送的工况，有杆腔进油时缩回速度更快，适合空载回程的工位动作。设计过程中，缸筒与端盖的连接采用了适合中压工况的结构形式，密封件选型兼容常规矿物液压油的工作介质，导向套的长度按照活塞杆直径的合理比例设计，保证足够的导向支撑长度，降低活塞杆伸出时的下垂量，减少密封件的偏磨风险。在实际选型应用时，需要结合系统工作压力、负载大小、行程长度、安装空间的限制来核对各部分尺寸，铰接耳环的销轴直径要匹配负载的剪切强度要求，油口的连接尺寸要和系统管路的通径匹配，避免通径过小导致压力损失过大，影响油缸的动作响应速度。

　　这类铰接式液压缸相比刚性安装的油缸，对安装基座的加工精度要求更低，在工程机械的动臂驱动、环卫设备的机构动作、木工机械的压料装置、物流设备的举升机构里都有广泛应用，建模过程中还原了各零件的装配关系，包括活塞与活塞杆的连接定位、密封件的安装槽位、铰接支座的卡装结构、杆端耳环的连接细节，能够直接用于液压系统的布局干涉检查、安装工位的模拟验证，也可以作为同类型油缸设计的结构参考，帮助设计人员快速完成安装尺寸的核对与结构方案的迭代，减少重复建模的工作量。
