三菱HF-SP121交流伺服电机结构设计

　　在自动化产线的传动选型环节，伺服电机的结构适配性往往决定了整套设备的动态响应上限，这款HF-SP121交流伺服电机的三维结构，完全还原了量产机型的装配细节，能直接用于设备布局阶段的干涉校验。从实际应用场景看，这类中惯量伺服电机常被用在数控车床进给轴、包装机械的牵引辊驱动、电子制造设备的点位移载工位，相比步进电机，它的闭环控制特性可以在高速启停工况下保持位置精度，不会出现丢步问题。

　　从结构设计思路来看，这款电机采用方形法兰安装座，区别于小功率伺服的圆形法兰，方形结构的四个安装孔分布在法兰四角，安装时的抗扭刚性更强，能承受传动端带来的径向载荷冲击，适合搭配同步轮、滚珠丝杠直接连接的传动场景。输出轴采用标准圆柱轴带键槽的设计，轴伸长度经过匹配计算，既不会因为轴伸过长导致悬臂载荷超标，也能保证联轴器、带轮的安装定位空间，轴端的中心孔是加工时的工艺基准，也方便后期维护时拆卸传动件。

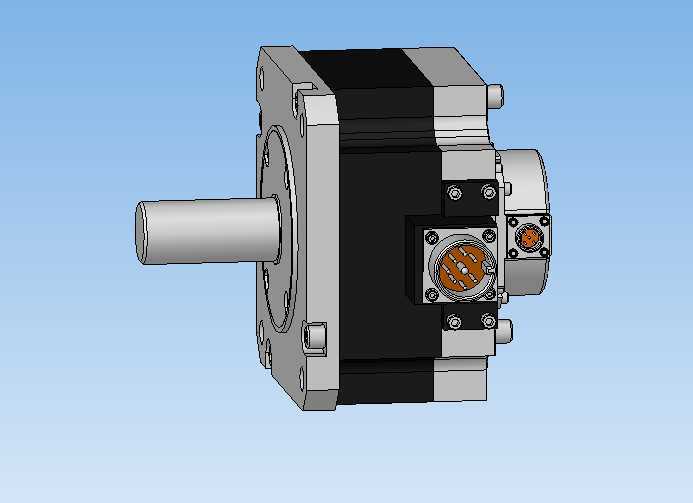

　　电机本体的壳体采用分段式拼接结构，前端法兰和后端盖通过长螺栓贯穿定子外壳锁紧，定子部分的外壳做了散热筋结构？不对，这款机型的外壳是光滑的方形铸铝壳体，表面做了黑色氧化处理，铸铝材质的导热系数远高于普通铸铁，能把定子绕组产生的热量快速传导到壳体表面，在设备机柜内自然对流的环境下就能满足额定工况的散热需求，不需要额外加装散热风扇，减少了整机的故障点。后端的编码器舱做了独立的密封结构，两个航空插头分别是动力线接口和编码器信号接口，接口的安装位置做了凸台防护，能避免布线时线缆弯折过度导致的接头松动，接口旁的固定螺丝可以快速拆卸端盖，方便后期更换编码器或者调试磁极原点。

　　在安装边界的尺寸把控上，这款电机的法兰安装止口做了精准的公差配合设计，止口的直径公差控制在h7级别，和设备安装板的定位孔配合时，能保证输出轴和传动部件的同轴度，减少高速运转时的径向跳动。电机本体的总长度控制得比较紧凑，在布局多轴联动的设备时，不会因为电机本体过长和相邻轴的部件产生干涉，机身侧面的安装平面可以用来固定线缆拖链的支架，不需要额外在设备上设计安装位。从功能特性上看，电机内部的转子采用高磁能积的永磁材料，惯量匹配区间覆盖了大部分中负载传动场景，不需要额外加装惯量盘就能满足大部分设备的响应要求，后端的编码器分辨率能满足高精度定位的需求，信号接口的针脚定义和同系列其他机型通用，方便电气设计时统一线缆选型。

　　做三维建模的时候，这款电机的各个装配间隙都按照实际量产的公差做了还原，比如定子和转子之间的气隙空间、轴承安装位的配合公差、密封胶圈的安装槽尺寸，都和实物一致，在做设备虚拟装配的时候，可以直接用来校验安装空间，比如电机和丝杠连接时，联轴器的安全距离、电机尾部线缆的弯曲半径是否足够，甚至可以模拟电机运转时的周边部件安全间隙，避免实际加工装配时出现干涉返工。很多工程师在选型初期只看参数表的尺寸，忽略了接头、安装凸台这些细节结构，往往到装配的时候才发现线缆和设备板件碰在一起，这款精准的三维模型就能提前规避这类问题，把设计阶段的校验工作做在前面。

　　另外，这款电机的接线盒位置做了下沉式设计，航空插头插入后不会突出机身太多，在一些安装空间狭窄的工位，比如龙门设备的滑座内部，也能顺利安装，不需要额外预留太多的接线空间。前端法兰的油封安装位也做了精准还原，能看到油封的压装槽结构，这个结构是为了防止设备加工时的切削液、粉尘进入电机内部的轴承腔，延长轴承的使用寿命，在做机床类设备的设计时，这个细节的还原能帮助工程师判断电机的防护等级是否适配工况，不需要再单独查找样本的细节图。
