三菱HF-SN102BJ交流伺服电机结构设计

　　在自动化产线、数控加工设备、工业机器人关节驱动这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机是核心执行部件，本次呈现的HF-SN102BJ型AC伺服电机结构，完全贴合三菱同规格量产产品的实际装配逻辑，建模过程中还原了所有影响安装、接线、运维的细节特征。从实际选型适配的角度看，这款中惯量伺服电机常被用在1kW级负载的驱动工位，比如小型加工中心的进给轴、包装设备的牵引辊驱动、电子制造产线的位移模组动力端，它的输出轴采用标准平键连接结构，轴伸长度、轴径公差完全匹配通用行星减速机、同步带轮的安装孔径，不需要额外做转接套的二次加工，能直接适配市面上多数标准传动附件。

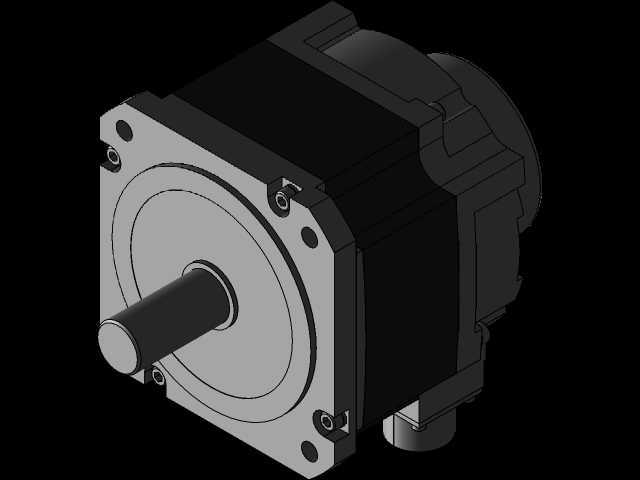

　　建模时优先还原了安装法兰的边界尺寸，方形安装法兰的四个安装孔位间距、止口直径、法兰平面的平面度要求都按照实际产品的公差带做了特征还原，设计人员在做设备整体布局时，可以直接调用这个模型核对安装空间，不需要反复核对二维样本的尺寸参数，能避免出现安装干涉、接线空间不足的问题。电机本体的外壳采用散热筋一体化压铸结构，模型里还原了外壳表面的散热筋排布，这些筋条的高度、间距不是随意设计的，是匹配电机额定转速下的自然散热需求做的布局，在做设备结构设计时，如果要给电机加装防尘外罩，就可以参照这个模型的散热筋轮廓预留足够的通风间隙，避免电机运行时过热触发过载保护。

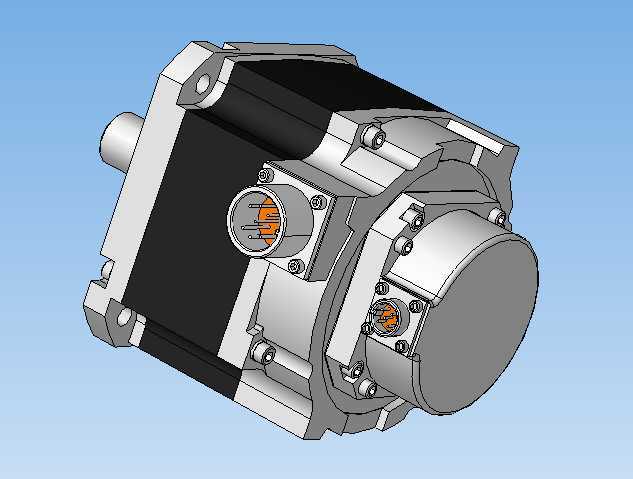

　　电机侧方的两个连接器接口，分别对应动力线接入和编码器信号反馈，建模时还原了接口的朝向、插接深度以及固定螺丝的孔位，在做设备布线设计时，可以直接根据接口位置规划线缆的弯曲半径，预留足够的线缆插拔空间，不会出现设备装配完成后线缆接头无法安装、或者线缆弯折角度过大导致内部线芯断裂的问题。电机后端的编码器端盖做了密封结构还原，端盖上的固定螺丝排布、密封槽的位置都和实际产品一致，运维人员如果需要拆解编码器做零点校准，参照这个模型就能明确拆解顺序，不会因为盲目撬动损坏编码器码盘。

　　从结构设计的细节来看，电机转子部分的动平衡特征在模型里也做了体现，输出轴端的轴承位台阶、后端编码器侧的轴承安装位都按照实际装配关系做了同轴度约束，做传动系统仿真时，可以直接给这个模型赋予对应的转动惯量参数，模拟电机加减速过程中的负载冲击，验证整套传动结构的刚性是否满足工况要求。很多设计人员在初期选型时容易忽略电机本体的重量对安装支架的负载要求，这个模型还原了电机各部分的材质对应的体积特征，调用模型时可以直接赋予对应材质的密度参数，快速算出电机的实际重量，给安装支架的强度校核提供准确的载荷依据。

　　在实际设备调试场景里，这款伺服电机的安装方向没有严格限制，不管是水平安装、垂直安装还是侧装，模型里的油封结构、轴承排布都能对应实际产品的润滑密封要求，设计人员在做非水平安装的结构设计时，可以参照模型的油封位置，确认是否需要额外加装防漏油的挡油结构，避免长期运行后润滑脂渗漏污染周边的传动部件。另外电机外壳上的接地端子位置也在模型里做了还原，做设备电气布局时，可以直接根据接地端子的位置规划接地线缆的走线路径，满足设备的电气安全规范要求，不会出现后期整改时找不到合适接地点的问题。
