工业电气设备防护钣金外壳结构设计

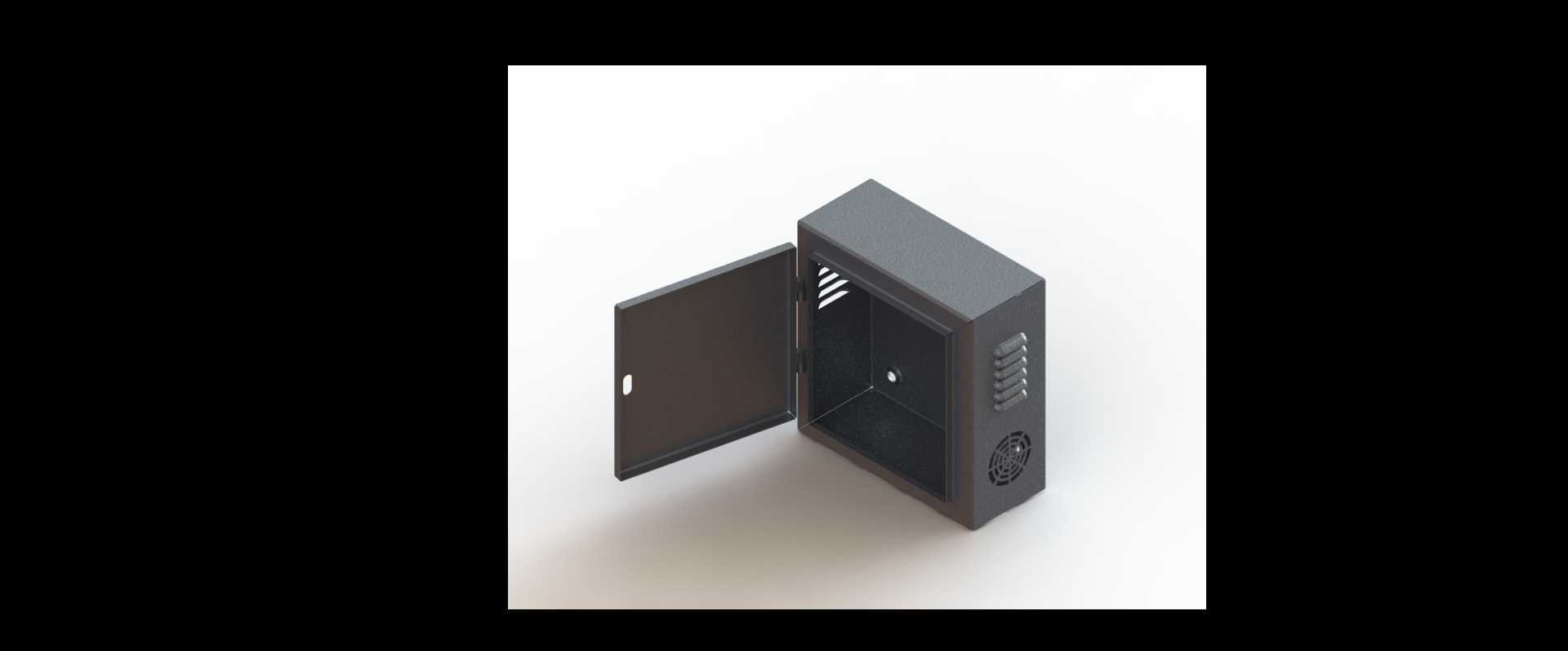

　　这款电气外壳主要面向工业低压配电、小型电源变送类场景的内置核心组件防护需求，在车间控制柜、分布式电源节点、小型设备配套供电单元等场景中，都能作为核心电气元件的承载防护结构使用。从实际使用角度出发，外壳首先要满足内置元件的物理防护要求，隔绝车间环境中的金属粉尘、切削液飞溅、意外外力磕碰对内部绕组、接线端子、电路板的损伤，同时要兼顾内部元件工作时的热量散出需求，避免热量堆积导致元件寿命衰减。

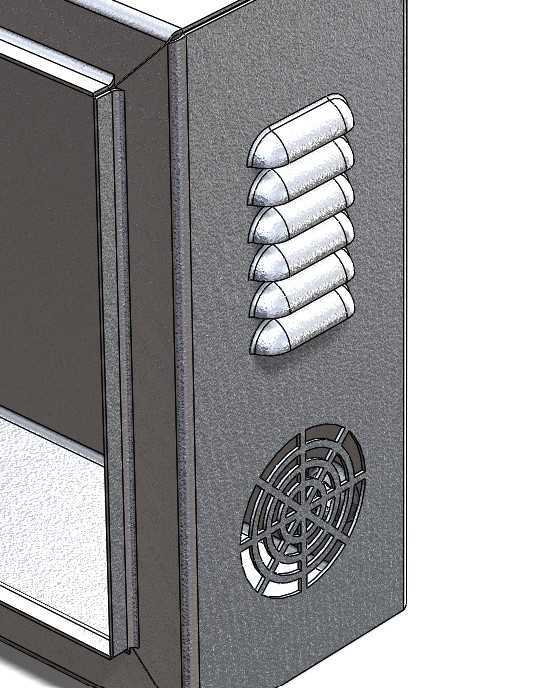

　　设计过程中优先考虑了钣金加工的工艺可行性，整体采用弯折拼接的钣金结构，减少复杂曲面的冲压工序，常规数控折弯设备即可完成主体成型，拼接边预留标准点焊余量，后期表面做喷塑处理即可达到工业环境使用的防腐蚀、耐刮擦要求。外壳侧面的通风结构做了分层错位设计，上方的横向凸起通风槽采用外凸式冲压成型，槽口朝向斜下方，既保证了空气流通的截面积，又能避免垂直滴落的液体、上方掉落的金属碎屑直接进入壳体内部，下方的轴流风机安装位预留了标准圆形安装孔位，孔位周边做了下沉翻边，既可以提升安装位的结构强度，避免风机运行时的共振产生异响，也能匹配常规尺寸的散热风机直接安装，不需要额外做转接支架。

　　安装边界方面，外壳背部预留了挂装孔与底部固定脚两种安装结构，既可以通过挂装孔固定在车间墙面、设备机架的竖向安装面上，也可以通过底部固定脚配合螺栓固定在水平安装台面，安装孔位做了长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度。外壳的开门侧预留了密封胶条安装槽，闭合后可以达到IP54级的防护等级，满足一般工业车间的使用环境要求，壳体内部预留了标准导轨安装位，可以直接固定常规的电气安装导轨，不需要额外打孔固定内部元件，接线位置预留了敲落孔，现场布线时可以根据进线方向选择对应的敲落孔开孔，适配不同方向的布线需求。

　　从结构强度角度考虑，外壳的弯折边都做了小尺寸的内卷边处理，既可以避免钣金锐边划伤安装人员，也能提升壳体整体的抗形变能力，在受到侧向外力冲击时，内卷边的加强结构可以避免壳体出现大面积凹陷，保护内部元件不受挤压。散热结构的设计经过通风量校核，上方自然通风槽的总通风截面积与下方风机的排风截面积匹配，内部不会出现通风死角，热量可以顺着空气流动方向直接排出壳体外，在额定负载工况下，内部元件的温升可以控制在元器件允许的工作温度范围内，不需要额外增加散热组件。

　　实际选型使用时，需要注意外壳的内部净空尺寸要匹配内置元件的总高度，预留出接线端子的操作空间，避免元件安装后盖门无法正常闭合，风机安装位可以根据实际使用环境的温度选择是否安装轴流风机，在环境温度较低、元件负载率不高的场景下，也可以直接使用通风槽完成自然散热，降低设备运行的噪音与能耗。外壳的表面处理可以根据使用环境选择不同的喷塑颜色，常规工业场景使用浅灰色即可，在有特殊防腐要求的场景下，也可以更换为镀锌板材加工，提升壳体的抗腐蚀能力，延长户外或者高腐蚀环境下的使用寿命。
