带制动功能HG-KN23BJ交流伺服电机结构

　　在自动化产线的定位传动场景里，这类带制动的交流伺服电机是核心执行部件，常见于电子制造贴装设备、数控进给轴、垂直升降类工装、包装机械的拉膜送料工位，一旦设备触发急停或者断电工况，内置的制动模块会立刻锁止输出轴，避免垂直轴类负载出现下滑移位，防止工装、工件碰撞损坏，也能保障设备周边的操作安全。从结构设计来看，这款电机采用方形法兰安装端面，端面上预留四个对称的通孔安装位，输出轴为单键圆柱轴伸，轴伸端的轴肩尺寸做了公差匹配设计，能直接适配标准的联轴器、同步带轮等传动连接件，不需要额外做轴径转接。

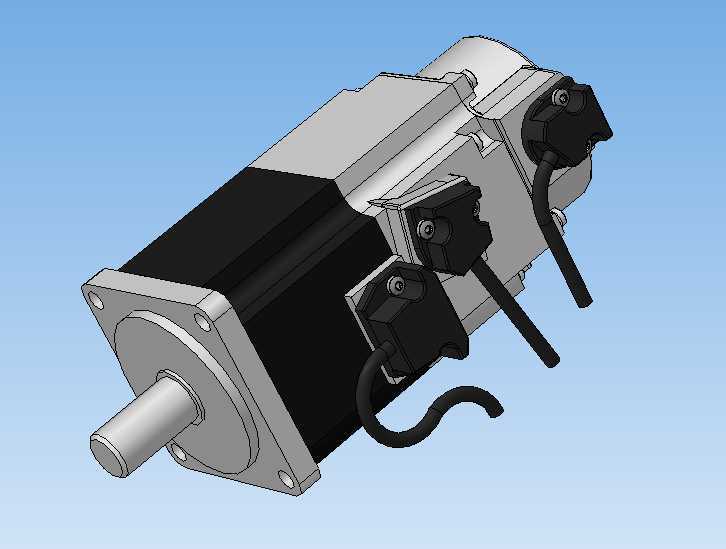

　　电机本体的外壳分为三段式结构，前端是铸铝端盖，承担输出轴的轴承支撑作用，中间段为定子铁芯包裹的机壳部分，表面做了散热筋结构优化，能在额定转速运行时把绕组产生的热量快速散出，避免长时间运行出现过热降额；后端集成了制动模块与编码器组件，两个黑色的连接器分别对应动力供电与编码器信号传输，线缆出线方向做了侧向弯折的防护设计，能避免设备布线时线缆过度弯折导致的线芯断裂，也能节省轴向的安装空间，适配安装空间局促的设备内腔布局。做三维建模的时候，要重点把控安装法兰的止口尺寸公差，这个尺寸是和设备安装板定位配合的关键，止口的同轴度要和输出轴的轴线保持一致，否则安装后会出现轴系跳动，带动传动部件产生异常振动。

　　制动模块的安装位置在电机后端盖和编码器之间，建模时要预留足够的轴向间隙，避免制动衔铁吸合释放的时候和周边结构产生摩擦干涉；两个连接器的插针定义位置要和实物匹配，方便后续做电气布线的三维布线仿真，避免实际装配时出现线缆长度不足、接插件和周边钣金件干涉的问题。从安装边界来看，这款电机的法兰安装面到输出轴端面的伸出长度要严格控制，搭配不同厚度的安装板时，要核算轴伸穿过安装板后的剩余长度，保证联轴器的锁紧螺钉能完全压在轴伸的配合面上，不会出现锁紧位置悬空导致的传动打滑。电机本体的径向尺寸要和周边的走线槽、传感器安装位预留至少5mm的安全间隙，避免设备运行时的振动导致电机外壳和周边部件产生剐蹭。

　　在实际选型应用中，这类带制动的伺服电机多用于需要断电保持位置的工况，比如垂直布置的Z轴传动，当设备断电或者伺服使能断开时，制动模块靠弹簧力压紧摩擦片锁止转子，不需要额外的外部抱闸机构就能保持负载位置，相比不带制动的同功率伺服电机，虽然轴向长度略有增加，但能省去外部抱闸的安装空间，简化设备的整体传动结构。建模过程中还要注意编码器端的防护结构，编码器属于精密传感部件，后端盖的密封槽尺寸要匹配密封圈的线径，保证装配后能达到对应的防护等级，避免车间内的切削液、粉尘进入编码器内部，导致信号读取异常。电机表面的散热筋高度不需要做的过高，要兼顾散热效率和整体外形尺寸，避免散热筋和设备内部的加强筋产生位置冲突。输出轴的键槽尺寸要符合标准传动件的配合要求，键槽的对称度公差要控制在合理范围内，避免装配键的时候出现过紧或者间隙过大的问题，影响传动的扭矩传递效率。
