带制动功能交流伺服电机三维结构

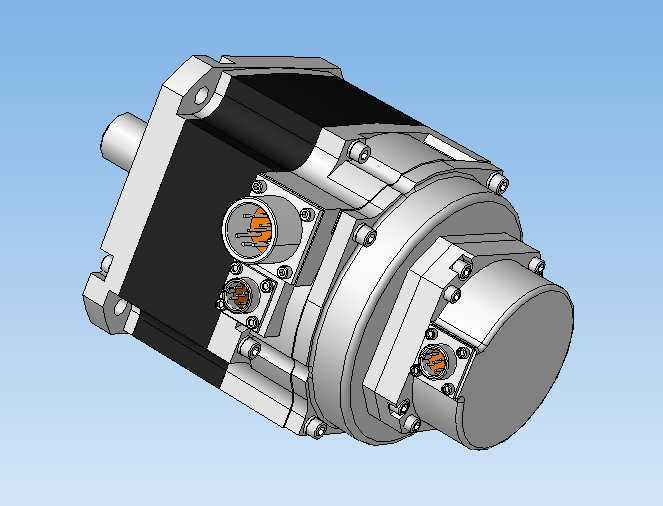

　　这款带刹车的交流伺服电机，在自动化产线、数控加工设备、工业机器人关节、高精度输送定位单元里应用十分广泛，尤其是需要断电保持位置、防止负载下坠或移位的工况下，自带的制动组件能直接省去额外外置抱闸机构的设计成本与安装空间。从结构设计来看，电机本体采用方形端盖搭配圆柱形定子壳体的组合布局，输出轴端采用标准轴伸设计，带键槽结构可直接适配联轴器、同步带轮等传动连接件，安装法兰的孔位遵循通用伺服电机的安装尺寸规范，能直接替换同功率段同安装规格的常规伺服电机，无需改动设备原有安装板的开孔布局。

　　从功能特性上，集成的失电式制动器在电机断电时会通过弹簧压力压紧摩擦片，锁死电机转子轴，避免垂直安装的负载比如机床Z轴、提升机构的滑台在断电后出现下滑偏移，通电时制动器线圈得电吸合摩擦片，解除制动状态不影响电机正常运转，这种设计相比外置制动组件，传动链更短，制动响应速度更快，反向间隙更小，能满足高精度定位场合的重复定位精度要求。电机本体的接线端采用多组航空插头布局，分别对应动力供电、编码器信号反馈、制动器供电三个独立回路，接口处带密封胶圈与锁紧结构，可适配车间多粉尘、少量切削液飞溅的工业环境，避免接线松动或异物进入导致的信号故障。

　　设计过程中，壳体的散热筋布局经过优化，在电机持续额定扭矩输出时，能通过自然对流将定子绕组产生的热量快速散出，无需额外加装散热风扇即可满足大部分常规工况的温升要求，后端编码器舱采用独立密封结构，可避免装配或运维过程中异物磕碰编码器码盘，同时预留了编码器零点调整的操作空间，方便现场调试时校准电机磁极原点。安装边界方面，电机的整体径向尺寸控制紧凑，方形安装法兰的对角尺寸、轴伸长度、尾部编码器与制动器的突出长度都经过尺寸校核，在设备布局时，只需预留出接线插头的插拔操作空间即可，不会和周边的走线拖链、安装支架产生干涉，输出轴的轴肩定位尺寸也做了标准化设计，装配时无需额外加工调整套就能实现传动件的轴向定位。

　　在实际选型适配时，这款电机的制动保持扭矩匹配电机额定输出扭矩，可应对1.2倍额定负载的断电保持需求，对于存在冲击负载的工况，也能通过自身的转子惯量匹配设计，降低负载端的冲击对传动系统的影响，定子绕组的绝缘等级满足工业设备长期连续运行的要求，可适配380V或220V的常规工业供电场景，编码器采用高分辨率绝对值型，断电后可记忆当前位置，设备重启时无需执行回零操作，能有效缩短设备启动准备时间。结构细节上，电机端盖的连接螺栓采用内六角圆柱头设计，螺栓沉孔深度经过核算，既保证端盖与定子壳体的连接刚度，又不会让螺栓突出端盖表面影响安装平面的贴合度，输出轴端的油封采用双唇口结构，可有效阻挡外部油污、粉尘进入电机内部轴承腔，延长轴承的使用寿命，尾部的制动器壳体与电机主体采用同轴定位止口连接，保证制动摩擦片与转子轴的同轴度，避免制动时出现偏磨导致的制动扭矩衰减或异响问题。
