重型吊装连接卸扣打眼工装组件

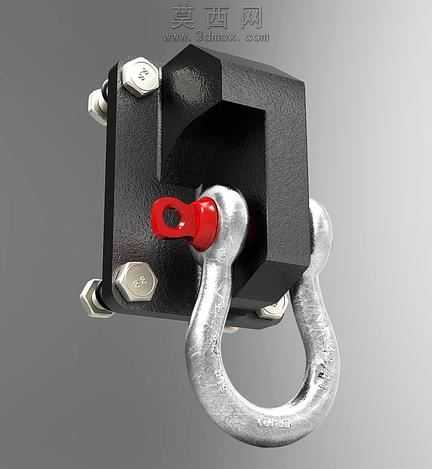

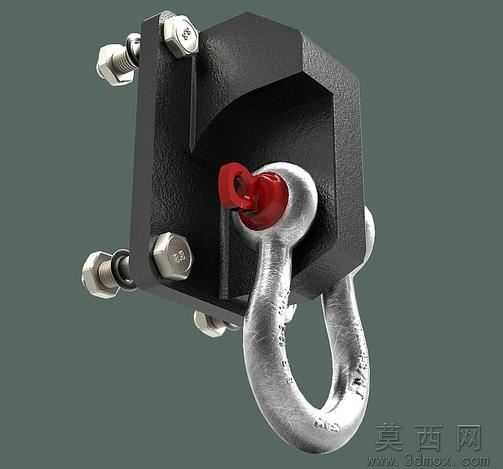

本作品为起重吊装场景使用的卸扣连接打眼工装三维模型，建模阶段采用多边形建模结合参数化约束的方式完成整体结构搭建，首先对工装主体的六棱柱状基座进行基准定位，依次绘制基座上的螺栓安装孔位、卸扣挂接槽的轮廓草图，通过拉伸、切除、倒角等基础特征命令生成基座的实体结构，建模过程中严格控制各安装孔的同轴度、螺栓接触面的平面度公差，确保后续装配环节各零件无干涉错位。材质与渲染阶段，针对不同零件的物理属性分别调配材质参数：基座部分采用磨砂黑色金属材质，调整粗糙度数值至0.65，添加细微的铸造颗粒纹理模拟铸钢件的表面质感；外露的六角螺栓、螺母采用亮面镀锌钢材材质，设置较低的粗糙度与适中的金属度，还原镀锌紧固件的冷亮金属光泽；卸扣部分采用锻造合金钢材质，表面添加轻微的锻打纹理与使用磨损痕迹，金属度设置为0.9，粗糙度0.3，还原高强度卸扣的厚重金属质感；卸扣端部的红色保险销采用哑光红漆材质，粗糙度设置为0.7，与金属部件形成明确的视觉区分。结构设计上，该工装通过四颗对称分布的六角螺栓实现基座的固定锁紧，基座正面预留的弧形挂接槽与卸扣的弧形端部完全贴合，挂接槽边缘做R3圆角处理避免应力集中，红色保险销穿过卸扣端部的销孔实现锁止，防止吊装过程中卸扣脱出，整体结构受力路径清晰，载荷可通过卸扣均匀传递至基座与固定螺栓，符合起重吊具的力学设计要求。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出金属部件的高光轮廓与表面纹理，辅光源从另一侧补光消除暗部死黑，背景采用低饱和度中性灰突出模型主体，最终渲染效果清晰展现各部件的结构细节与材质特征，可用于起重配件的产品展示、工装结构验证等场景。
