四英寸直燃式燃料加热线圈结构设计

　　在工业直燃式加热系统的设计选型中，加热线圈作为核心换热与能量传递部件，其结构合理性直接决定整套加热单元的热效率、运行稳定性与使用寿命。这款四英寸规格的直燃燃料加热线圈，主要适配中小型直燃式热风装置、工业燃烧器预热单元、小型热处理设备的加热段，可在燃料直接燃烧的工况下，通过多层螺旋盘管的结构将燃烧产生的热量快速传递至管内流动介质，同时保证燃烧气流与管壁的充分接触，避免局部过热导致的材料失效。

　　从实际工程应用场景来看，这类直燃加热线圈常被用在涂装线烘道的直燃加热段、小型工业锅炉的点火预热单元、食品加工设备的直燃热风发生装置，以及部分需要快速升温的化工流体预热工位，相比间接式换热结构，直燃线圈的热响应速度更快，结构紧凑度更高，在安装空间受限的加热工位具备明显的适配优势。设计过程中首先要考虑的是燃烧工况下的热应力分布，多层螺旋的排布方式并非简单的等距堆叠，每一层盘管的螺距、层间间隙都经过匹配计算：靠近燃烧核心区的内层盘管螺距更小，可快速承接高温焰流的热量，外层盘管螺距适当放大，既可以引导燃烧尾气的流动路径，延长高温烟气在盘管组内的停留时间，也能避免层间热量堆积导致的管壁超温。

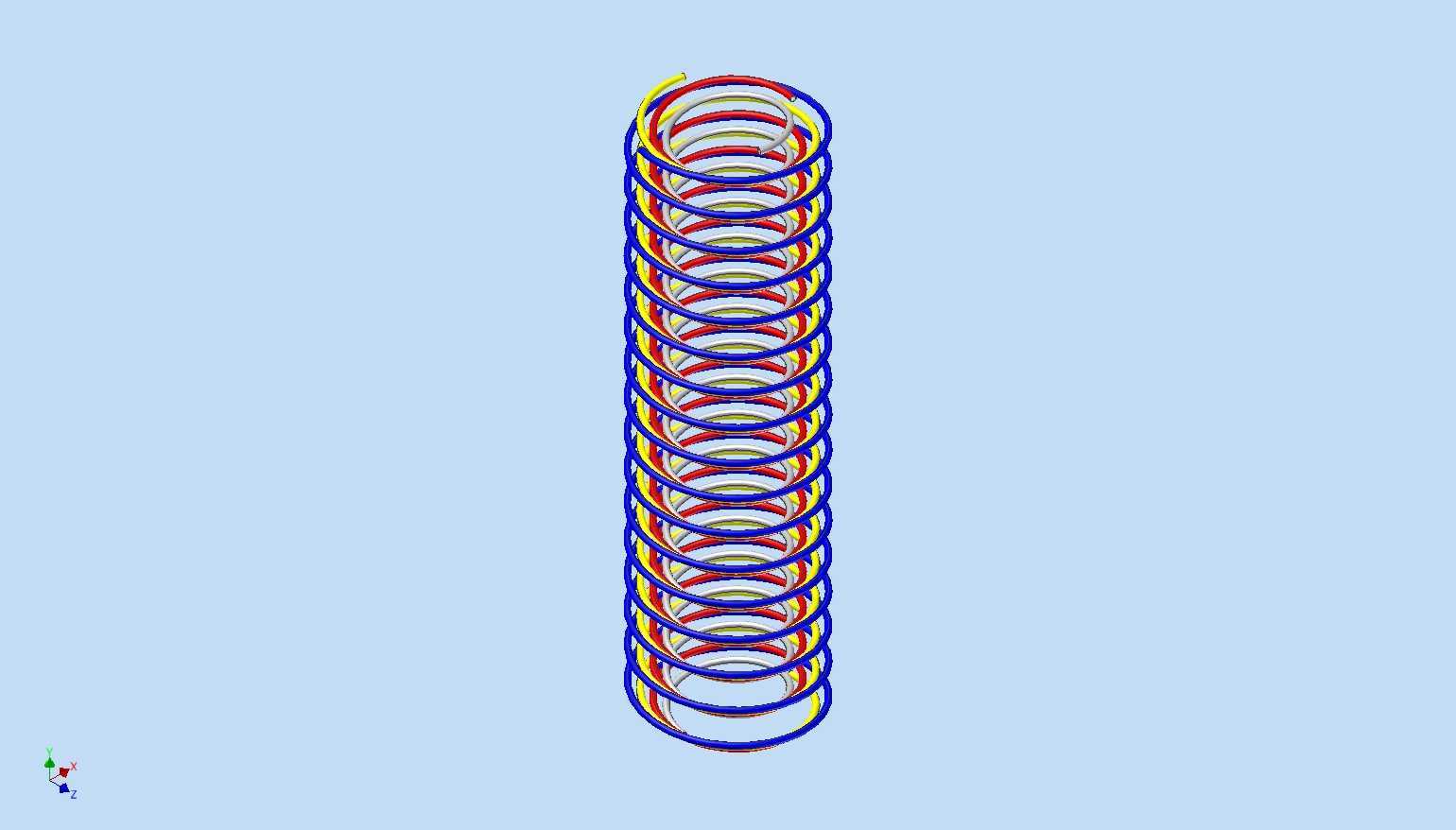

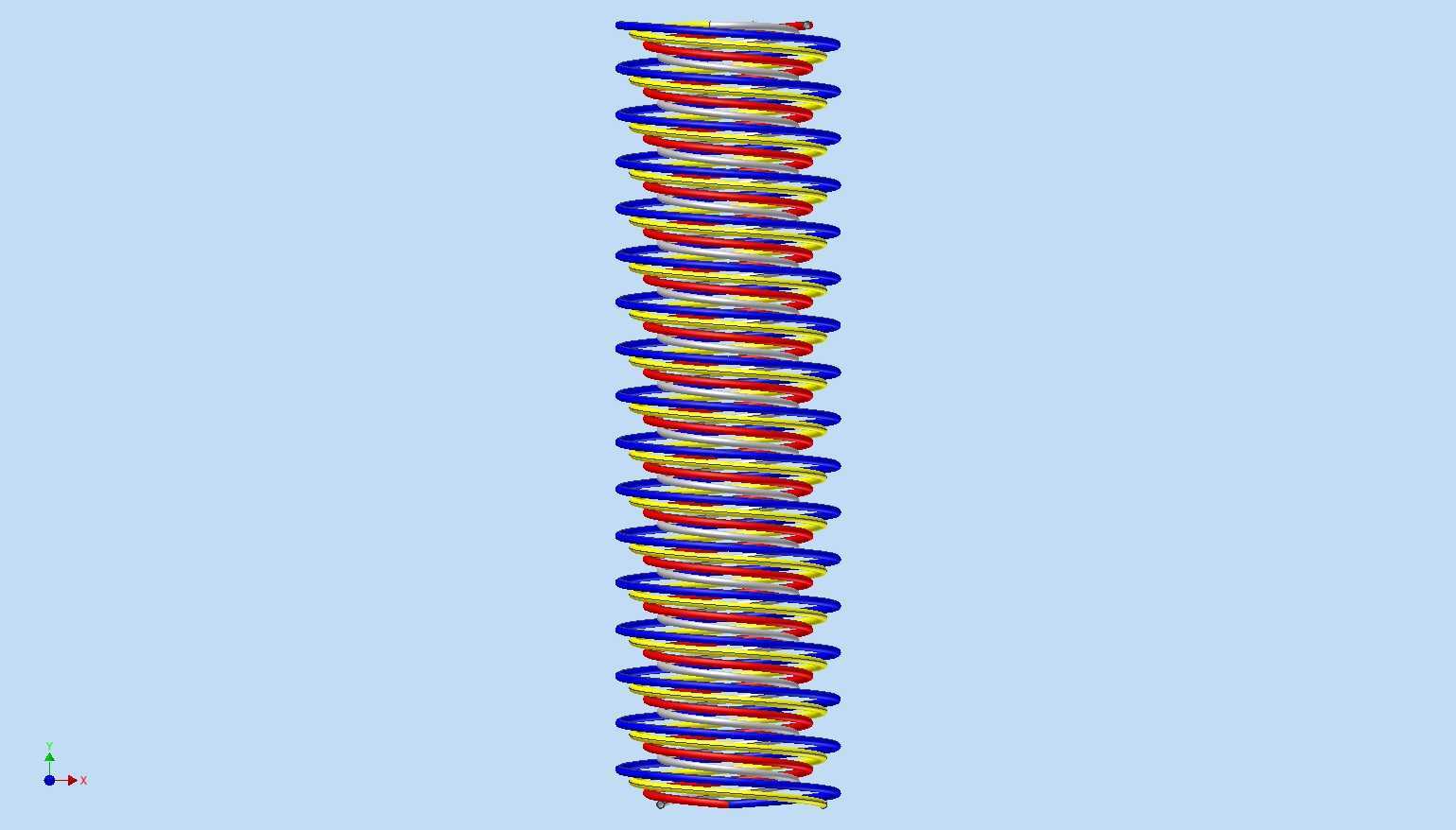

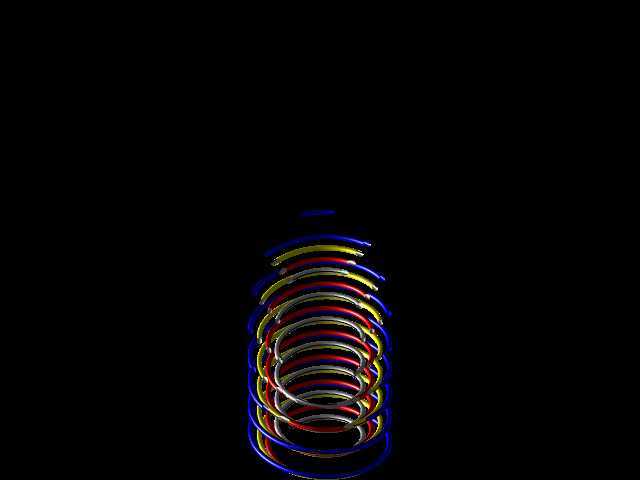

　　线圈整体采用等通径的圆管弯制而成，四英寸的公称尺寸指的是线圈整体的适配安装通径，对应的盘管外径、弯曲半径都严格匹配四英寸燃烧腔的安装边界，安装时线圈整体可直接嵌入对应规格的燃烧筒内，两端的管接头可直接与介质管路对接，不需要额外做变径适配，大幅降低现场安装的加工工作量。管体的螺旋升角经过反复调整，既保证管内介质的流动阻力处于合理区间，避免介质在管内出现滞流区导致的局部结焦，也能让管外的燃烧气流形成旋流效果，强化管壁与烟气之间的对流换热效率。不同层的盘管采用错位排布方式，相邻层的螺旋圈相互错开，避免烟气从层间缝隙直接短路流出，保证所有高温烟气都能与盘管外壁充分接触换热。

　　从结构强度设计角度，直燃工况下线圈长期承受高温氧化、热震冲击以及管内介质的压力载荷，因此盘管的弯曲部位都做了壁厚余量补偿，弯制过程中控制管壁减薄率在安全阈值以内，避免长期运行后弯曲部位出现开裂泄漏。线圈整体的支撑结构采用隐藏式的定位点设计，不会在燃烧腔内形成明显的扰流死角，也避免支撑件长期受高温灼烧出现失效脱落。在实际建模过程中，每一圈螺旋的轨迹都经过参数化约束，修改管径、螺距、整体高度参数时可快速生成不同规格的衍生结构，方便针对不同加热功率的需求做快速调整。

　　考虑到直燃场景下的积碳问题，线圈层间的间隙尺寸经过优化，既保证换热效率，也预留了足够的维护空间，长期运行后可通过压缩空气吹扫或者软质毛刷清理层间积碳，不需要整体拆解线圈组。线圈两端的接口位置设置在同一侧的安装端面上，与燃烧器的安装法兰匹配，安装时可一次性完成管路对接与线圈固定，减少现场安装的密封点数量，降低运行过程中的泄漏风险。对于结构设计从业者来说，这类螺旋加热线圈的建模难点在于多层螺旋轨迹的参数化匹配，以及弯管过程中的工艺性校验，需要兼顾换热性能、结构强度、加工工艺性与安装便捷性多个维度的要求，不能单纯追求换热效率而忽略加工难度与后期维护的便利性。在实际选型过程中，可根据加热功率的需求调整盘管的总长度、层数以及管内介质的流速，匹配不同燃料类型的燃烧特性，比如燃气工况下可适当缩小层间间隙提升换热效率，燃油工况下适当放大层间间隙减少积碳附着的影响。
