6-10kV带接地夹高压放电操作杆结构

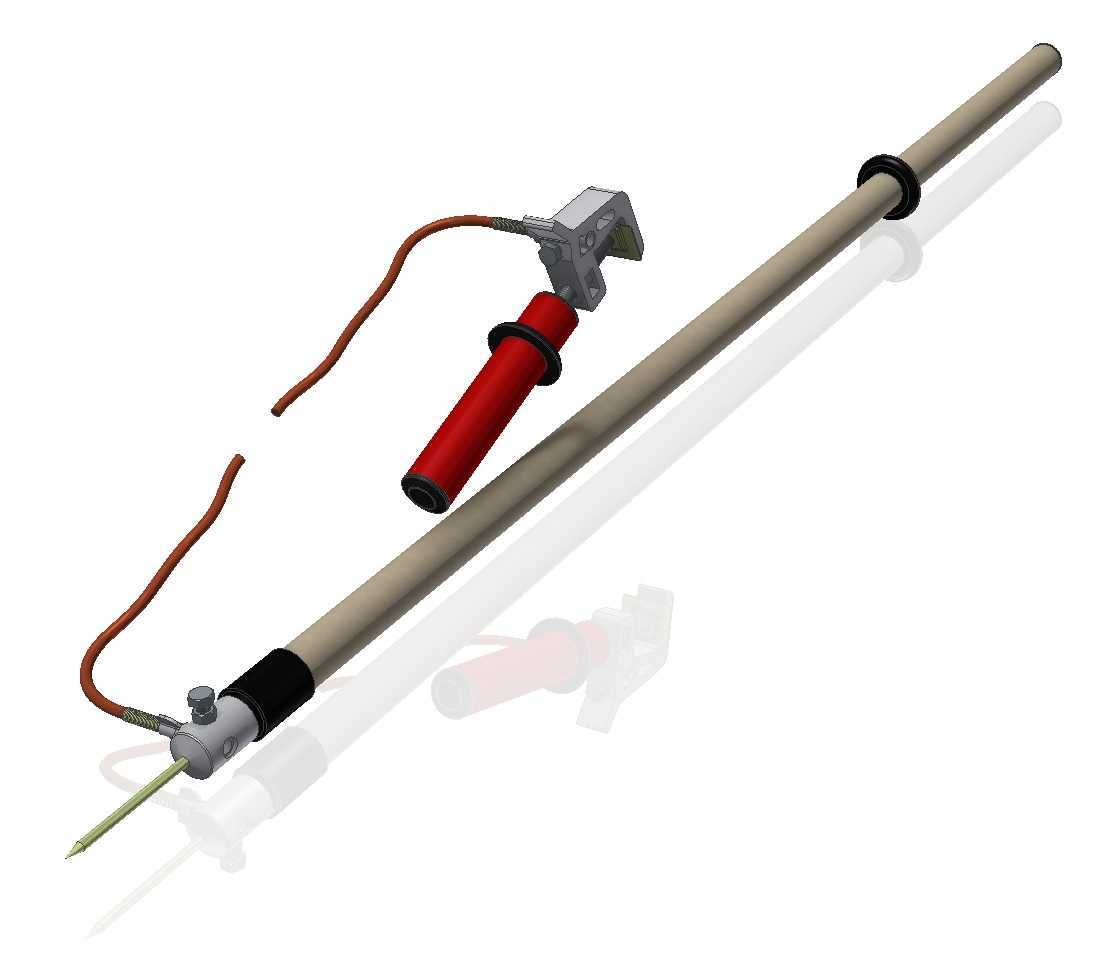

　　在6-10kV配网现场作业、高压柜检修、电容器组停电维护这类场景里，残余电荷泄放是挂接地线前必须完成的前置工序，这款带接地夹的放电杆就是针对这类作业场景设计的专用操作器具，区别于普通绝缘操作杆，它从结构上整合了放电触头、绝缘杆身、接地引线、接地夹四个核心功能段，不需要作业人员额外搭配零散的放电导线与接地端子，能减少现场工器具清点的遗漏风险。从功能实现逻辑来看，前端的金属放电触头采用尖状结构，接触电容母排、电缆终端、变压器出线端这类带电残余电荷部位时，能保证可靠的点接触导通，避免接触不良导致的放电拉弧；触头后端直接压接软铜编织引线，引线外层套有绝缘防护套，避免引线在拖拽过程中与相邻带电部位误碰，引线另一端连接的弹簧压紧式接地夹，能牢靠卡在现场接地排、接地极的金属表面，夹体的咬合力经过设计匹配，即便作业过程中杆身有小幅晃动，接地夹也不会松脱，保证泄放回路全程导通。

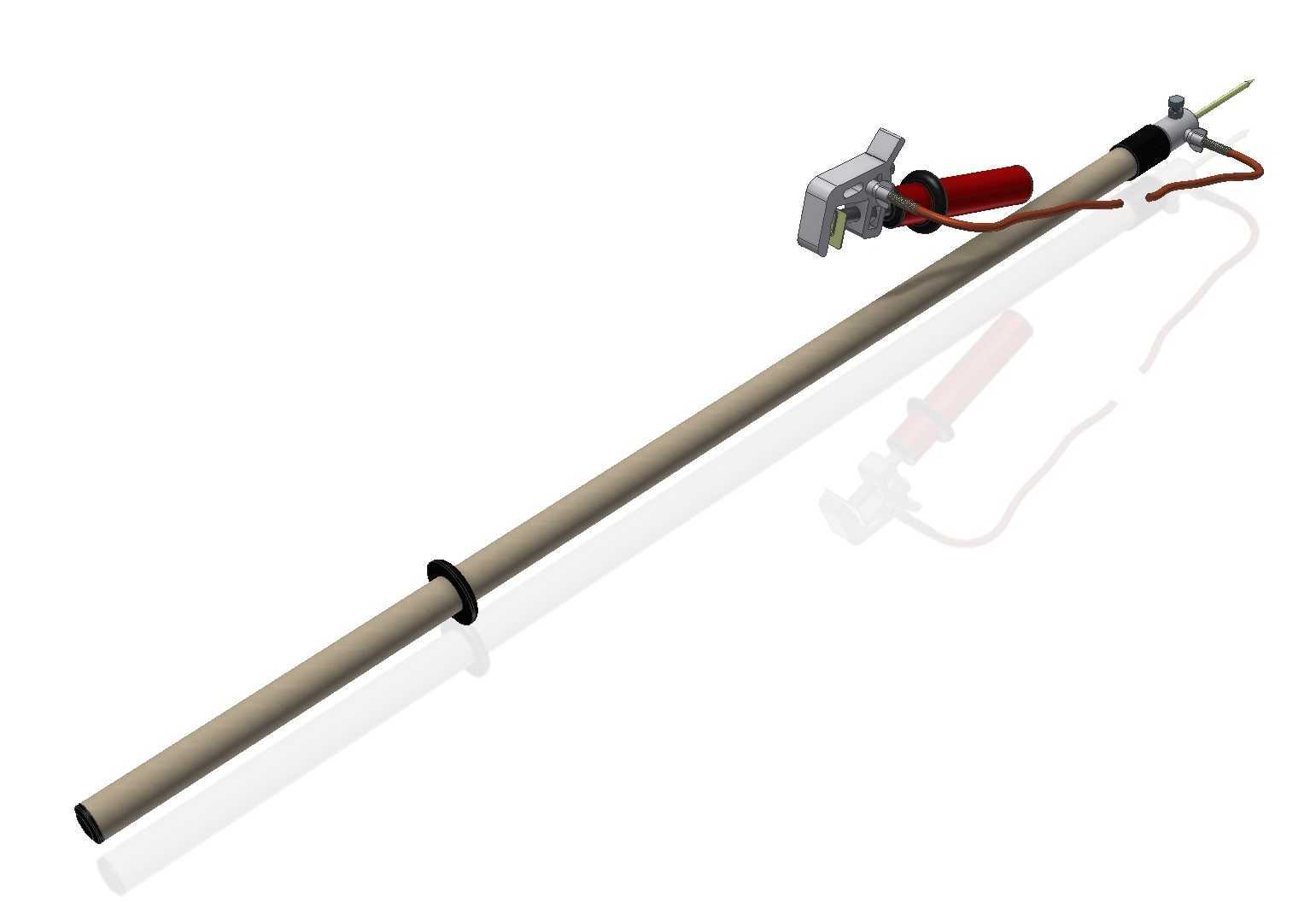

　　绝缘杆身采用环氧玻璃布层压材质，杆体的有效绝缘长度完全覆盖6-10kV电压等级的安全距离要求，杆身上设置的两处黑色限位挡圈，一方面是给作业人员提供手持位置的明确边界，避免作业时手部越过绝缘安全区，另一方面也能在杆身倚靠柜壁、构件时起到防滑移位的作用；杆尾做了圆弧收边处理，长时间手持操作时不会硌手，适合现场反复对位操作的使用需求。设计过程中重点考量了现场操作的人机工程，接地夹与引线的连接部位做了应力释放结构，避免反复弯折引线导致的铜丝断股，引线的长度匹配常规10kV柜内的作业距离，不需要额外接长就能从柜内放电部位连接到柜下接地排；杆身的直径选取兼顾了绝缘强度与手持握持的舒适度，不会因为杆身过粗导致单手操作费力，也不会因为过细降低杆体的抗弯折强度，即便在狭窄的柜间通道操作，杆身也不会因为剐蹭相邻构件出现卡滞。

　　从安装与使用边界来看，这款放电杆不需要额外的固定安装结构，属于手持移动式工器具，存放时可以将接地夹卡在杆身的预留卡扣位置，引线顺着杆身缠绕收纳，整体收纳后的长度适配常规电力安全工器具柜的存放格尺寸；作业时需要先将接地夹可靠固定在合格接地点，再手持绝缘杆身的安全握持区，将前端触头逐步靠近待放电部位，先通过间隙放电泄放大部分残余电荷，再将触头可靠接触待放电部位保持足够时间，确认电荷完全泄放后才能开展后续作业。

　　结构设计上规避了传统放电杆的常见缺陷，比如引线与触头、接地夹的连接部位都做了压接加焊锡的双重固定，不会因为现场拖拽出现接头松脱；绝缘杆身的表面做了防泼水处理，在湿度较高的配电房、户外现场作业时，表面不会形成连续水膜降低绝缘性能；接地夹的夹持面做了滚花处理，即便接触表面有轻微锈迹、氧化层，也能刺破表层保证接地导通可靠。针对6-10kV场景下的常见作业对象，比如并联电容器组、高压电缆段、母线排、变压器低压侧残余电荷泄放，这款放电杆的触头结构都能适配，不需要更换不同的接头配件，减少现场配件丢失的可能；杆身的抗扭强度满足操作时的侧向受力需求，即便触头卡入设备缝隙需要小幅撬动调整位置，杆身也不会出现开裂、变形的问题。
