户用分布式光伏配套储能柜体结构设计

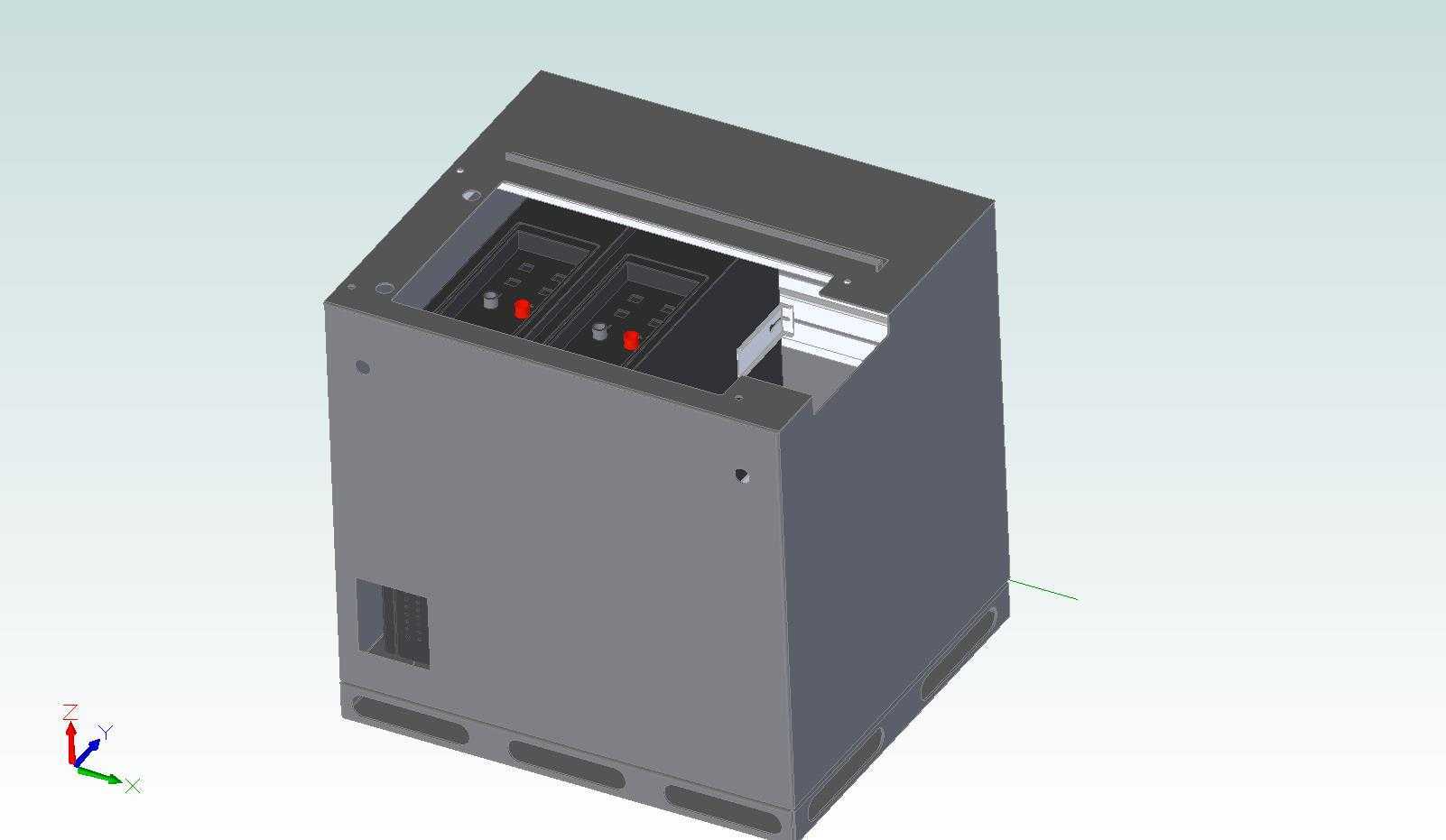

　　这款户用储能柜体的三维结构设计，核心匹配分布式户用光伏系统的配套储能需求，主要应用场景为独栋住宅、小型商用建筑的离网/并网光伏储能场景，承担光伏富余电能存储、电网低谷电价储电、应急备电供电的核心功能，可在电网停电时为家庭核心负载提供数小时的持续供电支撑，也可配合光伏组件实现自发自用余电存储，降低用户用电成本。从结构设计思路来看，整体采用立式落地式布局，将电池模组、BMS管理单元、直流汇流模块、散热组件分层集成在封闭柜体内，外部采用钣金拼接式外壳，正面设置可拆卸的维护面板，无需完全拆解柜体即可完成内部模组的更换与检修作业，柜体侧面预留了标准的线缆穿装孔位，可直接对接光伏逆变器、家庭配电箱的进出线回路，减少现场安装的二次开孔工作量。

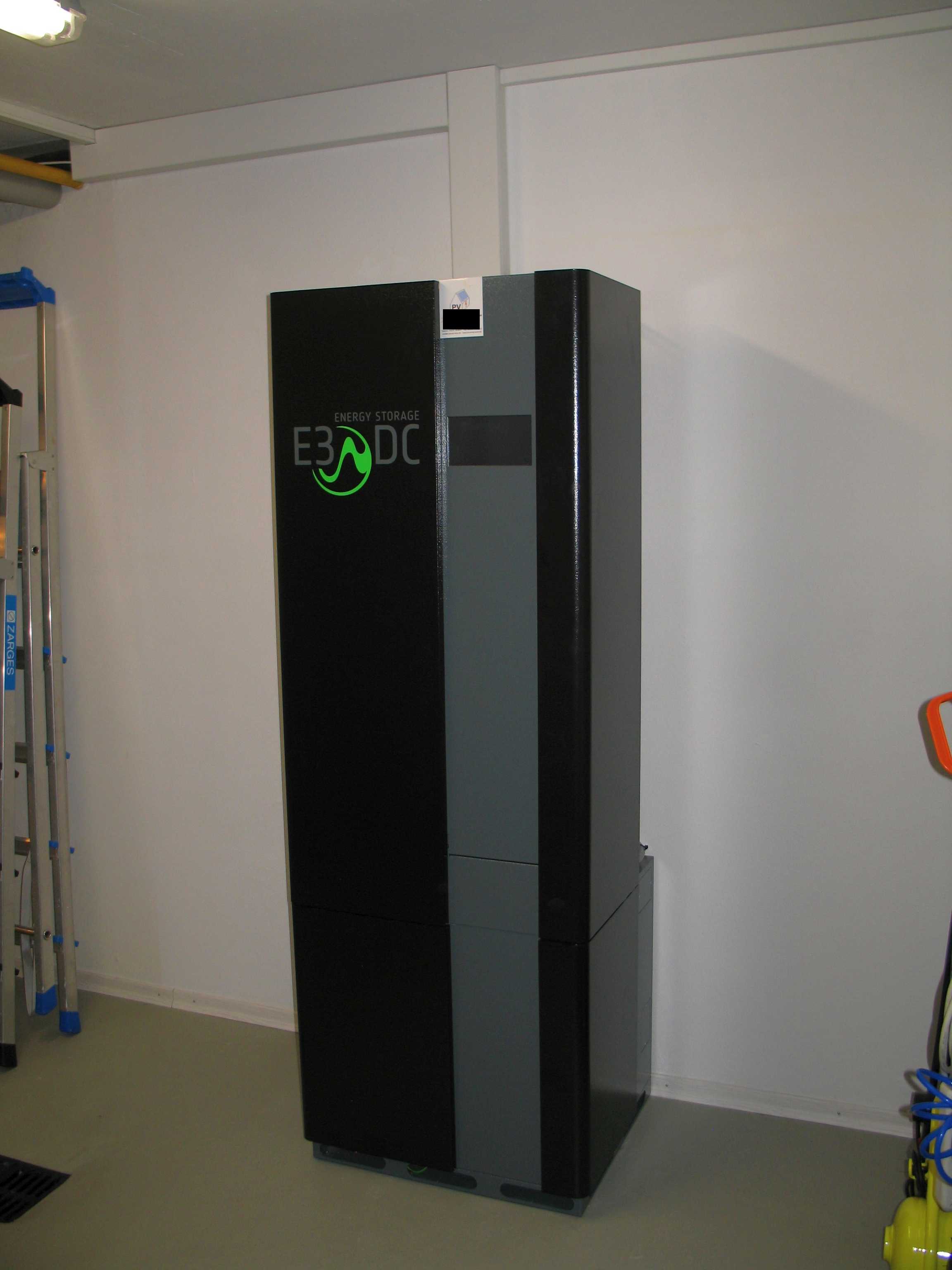

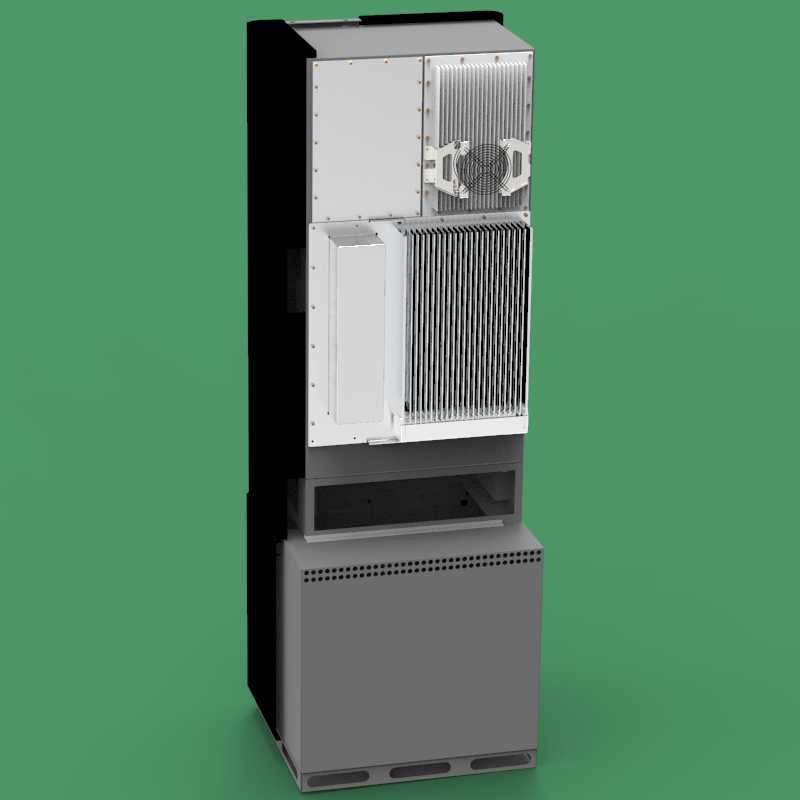

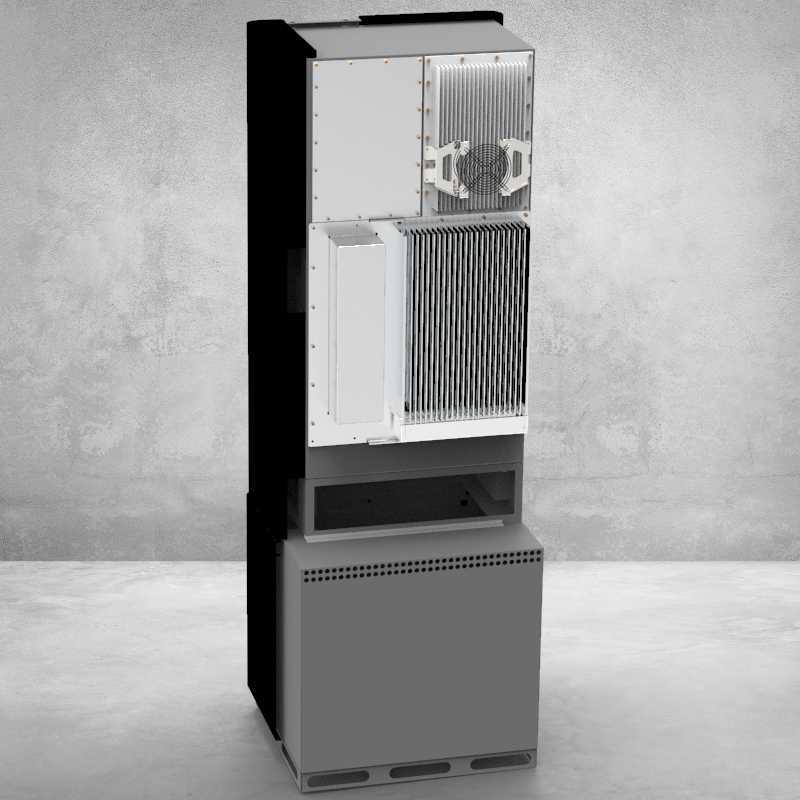

　　柜体底部设置了一体化的承重底座，底座带有叉车孔位与地面固定安装孔，既满足工厂到安装现场的转运需求，也可通过膨胀螺栓直接固定在水泥基础上，适配户外露台、车库、设备间等多种安装环境，安装边界预留了前后左右各三百毫米的操作维护空间，避免贴墙安装导致的散热不畅与维护困难。从功能特性来看，柜体采用分区散热设计，电池模组区域设置独立的自然对流散热通道，通过柜体上下部的通风栅格实现空气循环，避免电池充放电过程中热量积聚影响循环寿命，功率变换区域设置独立的隔舱，与电池模组区域通过钣金隔板分离，防止功率器件的热量传导至电池仓，同时隔舱内预留了散热风扇的安装位，可根据不同功率等级的配置选装主动散热组件。

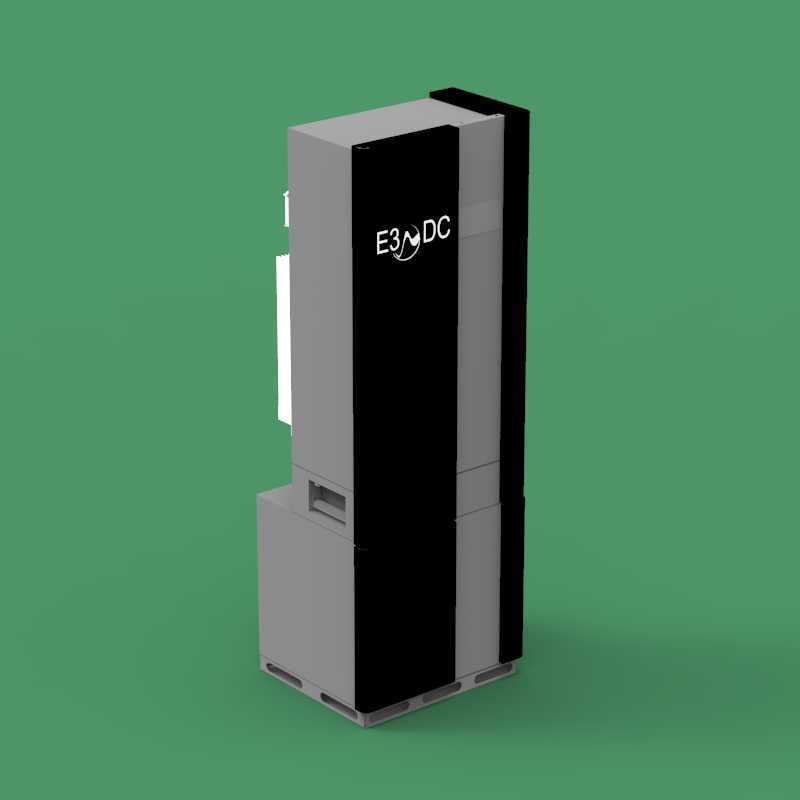

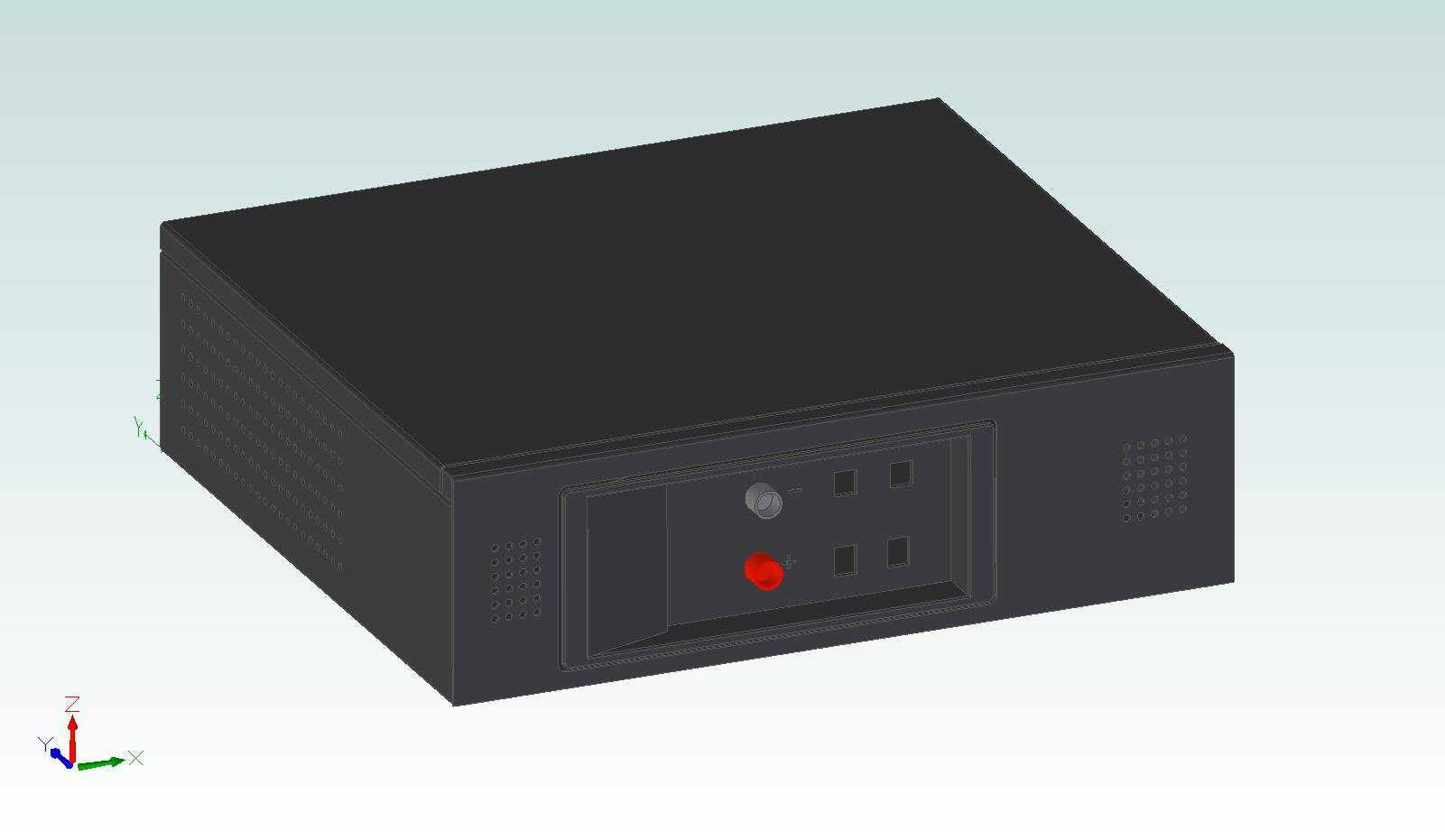

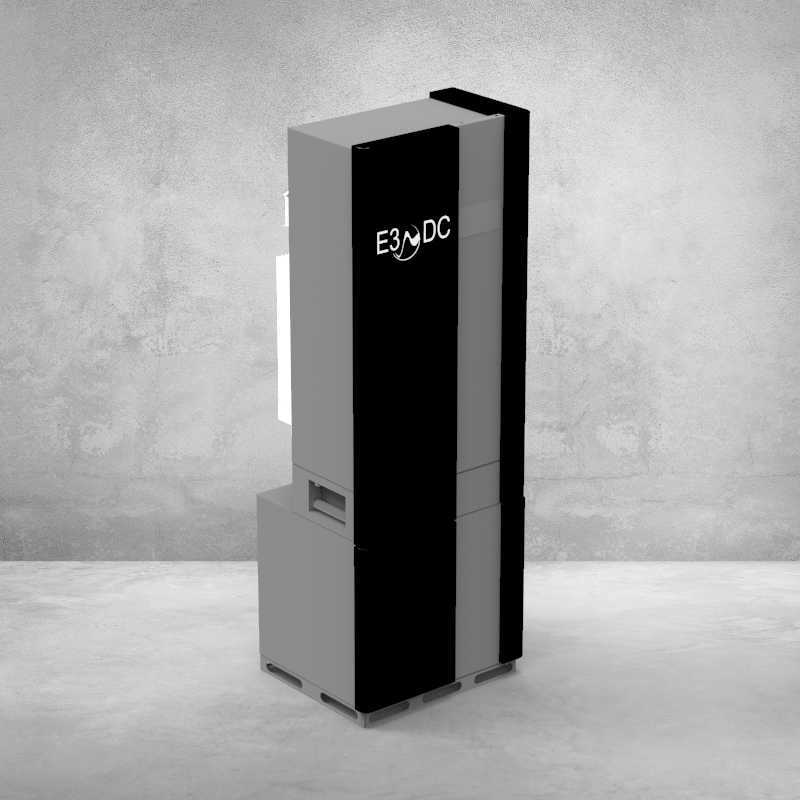

　　柜体的外壳防护等级按照户外安装场景设计，拼接缝处预留了密封胶条的安装槽位，门板与柜体框架的配合处采用阶梯式止口结构，可有效阻挡雨水、灰尘进入柜体内部，适配无遮蔽的户外安装场景。柜体的外形尺寸按照户用场景的通行边界设计，整体宽度控制在六百毫米以内，深度控制在五百毫米以内，可顺利通过常规住宅的入户门、电梯轿厢，无需拆解即可完成室内搬运，整体高度控制在一点六米左右，符合成年人站立操作的人机工程学高度，正面的操作指示灯、急停按钮、通讯接口均设置在柜体上部一点二米到一点五米的区间内，无需弯腰或登高即可完成状态查看与接线操作。在结构强度设计上，柜体框架采用加厚冷轧钢板折弯成型，拼接处采用拉铆螺母与螺栓连接，整体承重可满足内部搭载总重量三百公斤以内的电池模组与电气元件，柜体顶部设置了防雨檐结构，可避免顶部积水顺着柜体缝隙渗入，底部底座抬高了柜体离地高度，防止地面积水倒灌进入柜体内部。内部的模组安装支架采用标准化的滑槽设计，可适配不同容量规格的磷酸铁锂模组安装，无需重新设计支架即可完成6.5kWh到10kWh不同容量等级的产品衍生，缩短同系列产品的开发周期。

　　柜体的外部标识区域预留在正面门板上部，可丝印品牌标识、警示标识、操作说明等内容，边角处均做了圆角钝化处理，避免安装搬运过程中划伤作业人员，所有外露的金属部件均做了喷塑防腐处理，可适应沿海高湿、高盐雾的安装环境，延长柜体的户外使用寿命。在电气安全设计上，柜体内部设置了独立的接地铜排，所有金属外壳、支架、门板均通过接地导线与铜排可靠连接，防止漏电风险，电池仓与功率仓之间设置了防火隔板，可在单一部件出现热失控时延缓火势蔓延，为人员逃生与消防处置预留时间。进出线孔位均配备了防水格兰头的安装接口，可根据线缆直径选配对应规格的格兰头，保证线缆穿装后的防护等级满足要求。
