双耳环铰接式活塞液压缸结构设计

　　在各类工业液压传动系统中，液压缸是将液压能转换为直线往复机械能的核心执行元件，这款双耳环铰接结构的活塞式液压缸，主要适配需要摆动补偿的安装工况，常见于工程机械工作装置、自动化生产线举升机构、冶金设备辊缝调节、环卫车辆作业机构等场景，能够在系统压力油的驱动下完成稳定的直线推拉动作，相比其他直线执行元件，其输出力密度高、动作响应平稳、过载保护简单，在重载往复驱动场景中具备不可替代的应用优势。

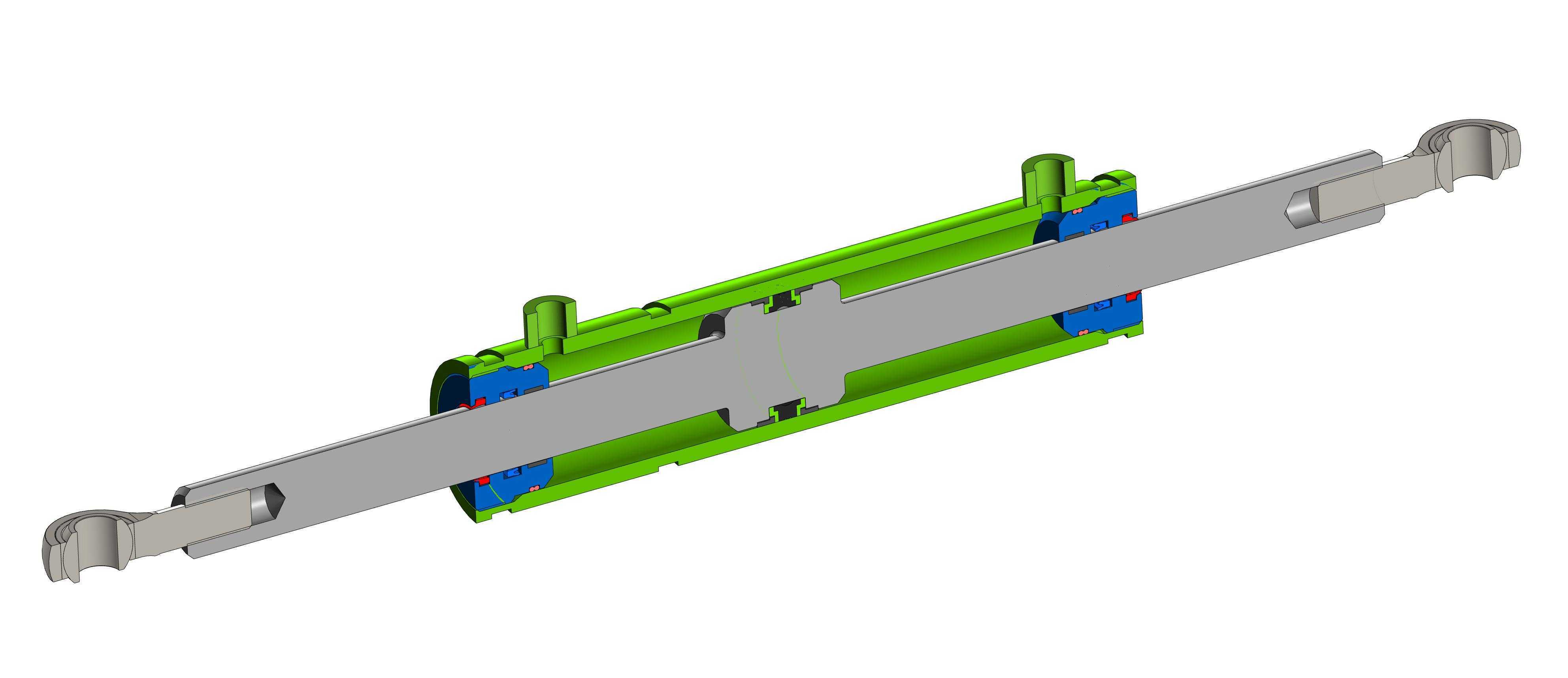

　　从结构设计逻辑来看，这款液压缸采用了双出杆？不，不对，从剖面结构能看到是单活塞双耳环安装形式，缸筒部分采用了一体化的通腔设计，两端的端盖通过内藏式螺栓与缸筒连接，避免了外部突出结构在安装过程中与周边构件发生干涉，端盖上集成了油口接口，两个油口分别对应活塞两侧的无杆腔与有杆腔，通过换向阀控制压力油的进出方向，即可推动活塞带动活塞杆完成伸出与缩回动作。活塞与活塞杆采用刚性连接结构，活塞上设置了多道密封槽，分别安装导向环、格莱圈与防尘密封件，既能够保证活塞在缸筒内往复运动时的同轴度，避免偏磨导致的内泄，也能防止腔体内的压力油沿配合间隙泄漏，同时阻挡外部环境中的粉尘、杂质进入缸体内部划伤密封件与缸筒内壁。

　　尺寸参数方面，这款液压缸的活塞杆直径为35毫米，活塞直径为63毫米，对应的无杆腔有效作用面积约为31.17平方厘米，在常规16MPa系统压力下，无杆腔侧理论输出推力可达49.87千牛，有杆腔侧有效作用面积扣除活塞杆横截面积后约为21.55平方厘米，理论缩回拉力约为34.48千牛，能够满足多数中重载工况的驱动力需求。其有效工作行程为正负90毫米，也就是总行程180毫米，这个行程参数适配小范围高精度调节的工况，比如工装夹具的夹紧定位、设备姿态的微调、物料输送线的挡料机构驱动等场景，不会因为行程过长导致活塞杆伸出时的挠曲变形量过大，影响运动稳定性。

　　安装边界上，这款液压缸两端采用了铰接耳环结构，耳环内预留了关节轴承的安装位，安装时可以通过销轴与设备的固定端、负载端分别铰接，这种安装形式能够补偿安装过程中存在的小角度同轴度误差，避免活塞杆在运动过程中承受径向载荷，大幅降低密封件与导向套的偏磨风险，延长液压缸的实际使用寿命。需要注意的是，安装时要保证两个铰接点的回转平面与液压缸的运动平面重合，避免出现侧向扭转力，同时要预留足够的管路安装空间，两端油口的连接管路要采用高压软管适配运动过程中的微小位置偏移，避免硬管连接在液压缸摆动时出现应力断裂。

　　从结构细节设计来看，缸筒外壁设置了两个凸起的安装定位块？不对，从剖面看是油口的安装凸台，凸台位置做了加厚处理，避免油口螺纹连接时因为壁厚不足导致开裂，同时凸台的位置设置在缸筒侧面靠近两端端盖的位置，不会影响活塞的全行程运动，活塞运动到两端极限位置时，不会与油口凸台发生碰撞。活塞杆两端的耳环连接部位做了退刀槽与圆角过渡，避免应力集中导致的活塞杆断裂，活塞杆表面采用了淬火后镀铬处理，表面硬度达到HRC58以上，粗糙度控制在Ra0.4以下，能够有效降低密封件的磨损速度，提升长期运行的可靠性。

　　在实际选型应用中，这款液压缸需要匹配对应的液压阀组与动力单元，系统过滤精度建议控制在NAS8级以上，避免油液中的杂质颗粒进入配合间隙导致密封件划伤，工作介质推荐采用抗磨液压油，正常工作油温范围控制在15-65摄氏度之间，油温过低时需要先进行预热，避免油液粘度过高导致动作卡顿，油温过高时需要加装冷却装置，防止密封件过早老化失效。日常维护过程中，需要定期检查密封件的泄漏情况，如果发现活塞杆表面有渗油现象，要及时更换对应的密封组件，同时检查活塞杆表面是否有划伤、磕碰痕迹，如果存在损伤要先修复活塞杆表面再更换密封，否则新密封件会很快被划伤导致再次泄漏。

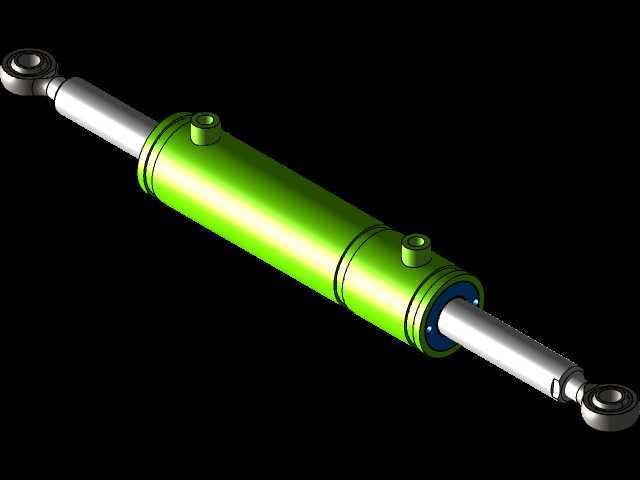

　　这款液压缸的三维结构完整还原了内部的活塞、密封、连接等细节，在进行设备整体设计时，可以直接导入装配环境进行干涉检查，提前验证安装空间是否满足要求，也可以基于这个模型进行参数化修改，调整行程、缸径、杆径等参数适配不同的工况需求，对于液压系统设计人员、设备结构工程师来说，能够大幅缩短前期的建模时间，提升设计效率，同时模型的结构细节符合实际加工工艺要求，不会出现无法加工的不合理结构，能够直接作为生产加工的参考依据。
