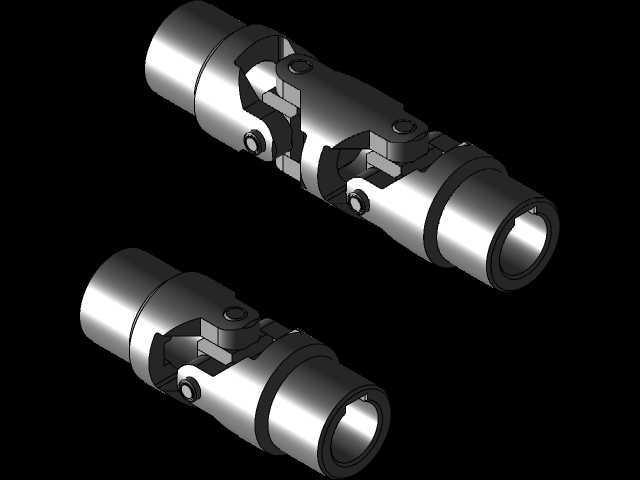

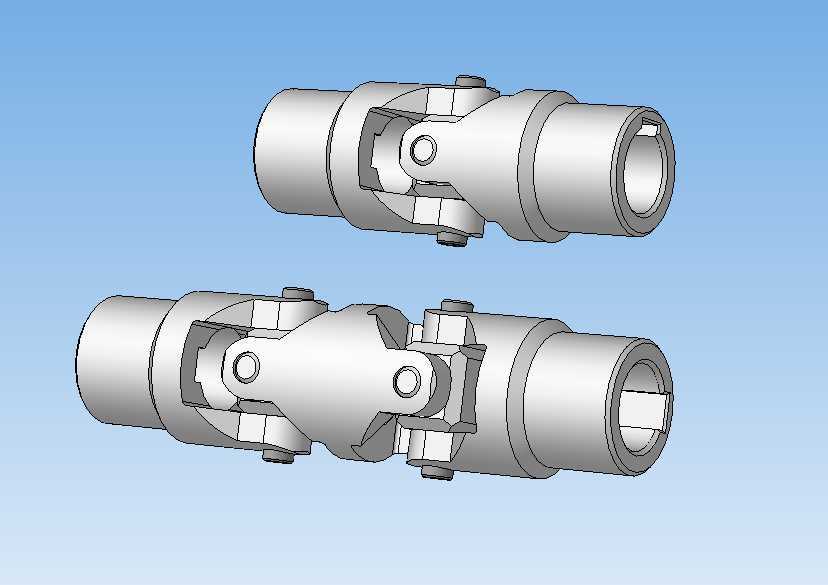

小型双节十字轴式万向联轴器结构

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938410
  • 小型双节十字轴式万向联轴器结构
  • 小型双节十字轴式万向联轴器结构

  这类双节十字轴式万向旋转接头,核心解决的是传动系统中两轴存在轴线偏角、轴向偏移时的扭矩连续传递问题,在中小扭矩传动场景中应用极广,从轻工输送设备、小型机床进给机构,到自动化生产线的动力传输工位、小型农用机具的动力输出端,都能见到这类结构的身影。不同于单节万向节存在的瞬时转速波动缺陷,双节布置的结构通过中间节的角度补偿,能让输入轴与输出轴的转速保持同步,避免单节结构带来的传动冲击、从动件转速不均的问题,适合对传动平稳性有一定要求的中小负载工况。

  从结构设计逻辑来看,两端的轴套采用内孔配合结构,可分别与主动轴、从动轴完成套接,通过侧面的顶丝或者键槽实现周向固定,保证扭矩传递过程中不会出现轴与联轴器的相对打滑;中间的十字轴作为核心传力部件,四个轴颈分别与两端的叉形接头铰接,铰接位置预留了合理的配合间隙,既可以补偿两轴之间的角向偏移,允许两轴存在一定范围内的安装角度偏差,降低现场安装时的同轴度找正难度,也能补偿设备运行过程中因机架振动、轴承受热变形带来的轴线微量偏移,避免刚性连接带来的轴系附加弯矩,延长轴承、轴类零件的使用寿命。

  在安装边界上,这类小型联轴器的径向尺寸紧凑,不会占用过多的设备安装空间,轴向长度适配常规的轴端伸出长度,安装时不需要对原有设备的轴系结构做大幅改动,直接套接在轴端锁紧即可完成装配,后期维护时仅需要定期检查铰接位置的磨损情况,在十字轴轴颈位置补充润滑脂就能维持长期稳定运行。设计过程中需要重点关注几个核心参数的匹配:首先是额定扭矩承载能力,要匹配传动系统的最大输出扭矩,预留足够的安全系数,避免冲击负载下十字轴出现剪切断裂;其次是最大允许偏角,要覆盖现场实际安装可能出现的最大轴线偏差,不能超出铰接结构的允许摆角范围,否则会造成运动卡滞、铰接面异常磨损;另外两端轴孔的直径公差要与配合轴的公差带匹配,既要保证装配时能顺利套接,也要避免间隙过大带来的传动回程误差。

  不同于大型工业万向联轴器采用的整体锻造叉头结构,这类小型联轴器的叉形接头多采用模锻或者精密铸造工艺成型,在保证结构强度的前提下尽可能控制整体重量,降低高速运转时的离心力影响,十字轴的轴颈位置通常会做硬化处理,提升表面耐磨性能,减少长期往复摆动带来的磨损量。实际选型应用时,还要注意传动系统的转速上限,这类小型万向联轴器的允许转速受铰接副的摩擦、动平衡精度限制,不适合超高速传动场景,在额定转速范围内运行时,传动效率可以维持在较高水平,动力损耗极小。另外双节结构的中间节长度可以根据实际安装间距做适配调整,当两轴的轴向间距存在小幅波动时,也可以通过结构的微调来适配,不需要额外增加轴套类的转接零件,简化整体传动链的结构。在一些需要频繁拆装维护的传动工位,这类联轴器的拆分式结构也能快速完成拆卸,不需要移动两端的动力设备或者执行部件,大幅降低现场维护的工作量。从建模角度来看,这类零件的建模重点在于铰接副的配合间隙模拟,要还原实际装配时的运动自由度,保证十字轴与叉头之间的摆动范围符合实际设计参数,轴孔的键槽、顶丝孔等细节特征也要准确还原,方便后续做装配干涉检查、运动仿真验证,提前发现设计中可能存在的运动卡滞、装配干涉问题。
