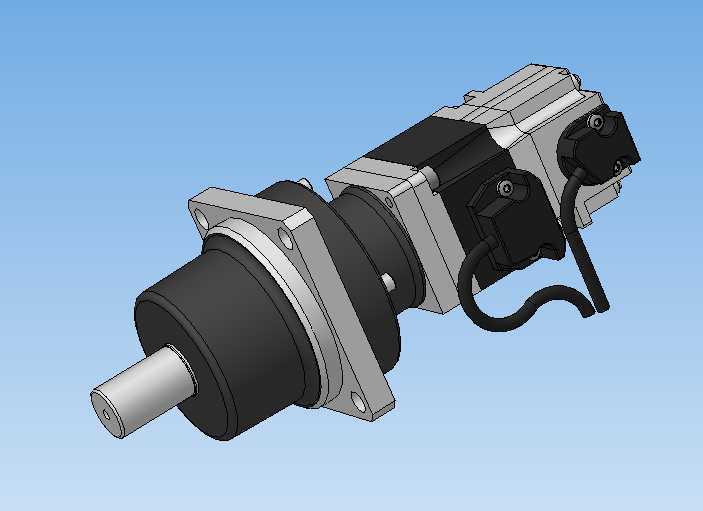

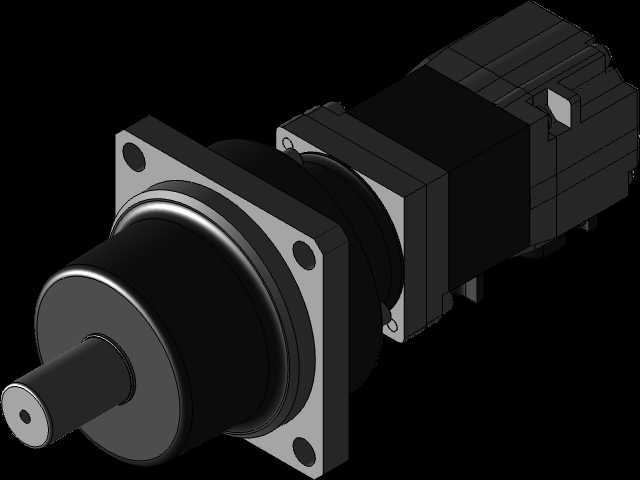

带行星减速机构的交流伺服驱动电机

　　这款集成行星减速结构的交流伺服驱动单元，在非标自动化设备的传动选型中属于适配性极强的部件，常见于3C电子装配线的精密移载工位、小型数控工作台的进给驱动、包装机械的定长送料机构，以及协作机器人关节的动力输出端，这类场景普遍对传动回程间隙、输出扭矩密度、安装空间占用有较高要求，普通直驱伺服电机往往难以同时满足小体积与大输出扭矩的需求，搭配独立行星减速机又会额外增加装配同轴度调整的工作量，集成式的设计恰好解决了这一痛点。

　　从结构设计逻辑来看，电机本体与行星减速段采用共壳体集成设计，省去了独立减速机与电机连接所需的联轴器、转接法兰结构，从根源上降低了连接环节带来的传动背隙，同时缩短了整个驱动单元的轴向尺寸，对于安装空间局促的紧凑型设备而言，能有效减少动力端的空间占用。输出端采用方形法兰安装结构，安装止口与输出轴的同轴度在设计阶段就做了公差约束，选型时只要匹配设备安装板的止口尺寸、螺栓孔位，就能快速完成装配，不需要额外做同轴度校准，能大幅缩短设备组装的调试周期。

　　行星减速段的齿轮组采用直齿行星传动结构，太阳轮直接与电机转子轴集成，省去了中间连接轴的传动误差，行星轮通过均布结构布置在齿圈与太阳轮之间，能将电机输出的高转速低扭矩转化为低转速大扭矩输出，5的减速比属于常规通用减速比档位，适配绝大多数需要中低转速、大扭矩输出的传动场景，既不会因为减速比过大导致输出转速过低无法满足快移需求，也不会因为减速比过小导致输出扭矩不足以驱动负载。电机本体的动力出线与编码器出线采用侧置式接头设计，接头位置做了防呆结构，避免现场接线时出现插错针脚的问题，线缆引出方向可以根据安装空间需求做小角度调整，不会因为线缆弯折半径不足导致接线干涉。

　　从安装边界来看，整个驱动单元的径向最大尺寸集中在减速段的方形法兰区域，电机本体段的外径小于法兰安装面尺寸，安装时法兰面贴合设备安装板后，电机本体可以完全沉入安装板后侧的预留腔体内，不需要额外预留径向避让空间；输出轴为标准圆柱光轴带键槽结构，适配常见的同步轮、联轴器、齿轮等传动连接件的安装尺寸，轴伸长度做了限位设计，装配时不需要额外调整轴的插入深度，就能保证传动件的定位精度。在实际工况适配中，这类集成式伺服减速电机的回程间隙可以控制在较小范围内，能满足频繁正反转、快速启停的传动需求，不会因为反向间隙过大导致设备定位精度超差；齿轮组的润滑采用长效润滑脂封装，日常使用过程中不需要定期补充润滑脂，减少了设备后期的维护工作量。设计过程中对整个传动链的转动惯量做了匹配优化，行星减速结构将负载端的转动惯量按减速比平方的比例折算到电机端，能有效降低负载与电机之间的惯量不匹配问题，提升伺服驱动的响应速度，避免出现伺服整定困难、运行抖动的问题。外壳的拼接面都做了密封槽设计，能适配车间常规的工业环境，防止切削液、粉尘进入壳体内部影响齿轮与电机绕组的使用寿命，输出轴位置做了骨架油封密封，长期运行也不会出现润滑脂渗漏污染设备传动区域的问题。
