集成行星减速结构的交流伺服驱动装置

　　这款集成行星减速机构的交流伺服驱动单元，在自动化产线、精密数控机床、工业机器人关节、电子制造贴片设备等对传动精度与输出扭矩有双重要求的场景中应用广泛。不同于常规直驱伺服电机，它将行星减速级与电机本体做了一体化集成设计，省去了用户自行搭配减速箱时需要反复校核的同轴度、连接法兰适配、输入轴孔公差匹配等环节，能直接作为动力输出单元安装到设备机架上。

　　从实际功能特性来看，该装置前端的行星减速结构采用内齿圈固定、太阳轮输入、行星架输出的经典传动架构，减速比设定为12，可在不提升电机额定功率的前提下，将输出扭矩放大至直驱状态的11倍以上，同时将电机端的高转速降至设备执行端适配的转速区间，有效避免直驱伺服在低速大扭矩工况下容易出现的扭矩波动、转速不稳问题。后端的交流伺服电机本体采用高磁能积永磁转子设计，定子绕组做了分段绝缘处理，可适配工业场景下常见的三相交流供电工况，尾部预留的动力与编码器线缆接口采用侧出式布局，能减少安装时轴向空间的占用，避免线缆与周边机架结构产生干涉。

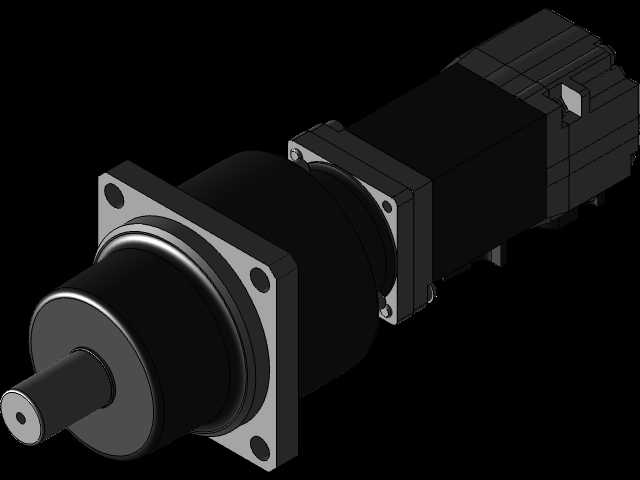

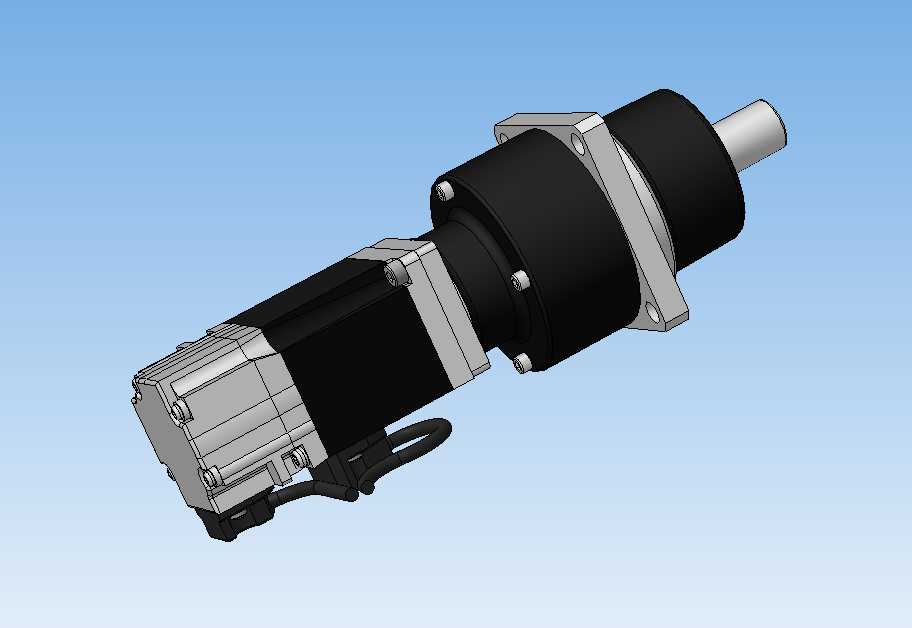

　　设计过程中，工程师首先从安装边界入手做整体布局规划：前端输出轴采用标准圆柱轴伸搭配平键槽的结构，轴伸直径、键槽宽度均符合通用传动件的安装公差要求，可直接同步带轮、联轴器、齿轮等执行连接件；中间的安装法兰采用方形定位止口设计，止口的同轴度公差控制在0.02mm以内，法兰上的四个安装孔做了锪平处理，可通过内六角螺栓直接固定在设备的安装面板上，安装时无需额外加装调整垫片即可保证输出轴与被驱动机构的同轴度。电机本体与减速箱的连接段采用一体化铸造的连接座，连接座上的轴承位做了高精度镗削加工，可同时支撑减速箱的输入太阳轮与电机的输出轴，消除了分体式连接时容易出现的轴系窜动问题，整套装置的轴向总长度控制在紧凑范围内，径向最大尺寸不超过安装法兰的对角线长度，能适配空间局促的设备安装位。

　　在细节设计上，行星减速级的三个行星轮均采用满装滚针轴承支撑，行星轮与太阳轮、内齿圈的啮合侧隙经过精密调整，回程间隙可控制在1弧分以内，满足精密传动场景下的正反转定位精度要求；电机后端的编码器采用高分辨率磁电式编码器，可实时反馈转子位置与转速，配合伺服驱动器可实现全闭环位置控制，定位重复精度可达±0.01°。整套装置的外壳结合面均做了密封槽设计，可适配车间内多粉尘、少量切削液飞溅的工作环境，日常使用时无需频繁拆解维护，仅需按照额定运行周期补充轴承润滑脂即可保证长期稳定运行。对于设备选型工程师而言，这类一体化伺服减速单元可大幅缩短传动系统的设计周期，无需单独计算减速箱与电机的匹配参数，也不用额外设计连接法兰与联轴器，直接按照输出扭矩、额定转速、安装尺寸三个核心参数选型即可完成动力单元的配置；对于三维建模从业者而言，该模型完整还原了内部行星轮系的啮合关系、外部安装接口的尺寸细节，可直接用于设备整体装配的干涉检查、运动仿真验证，也可作为同类伺服传动产品设计时的参考蓝本，帮助设计人员快速完成整体布局规划，减少重复建模的工作量。
