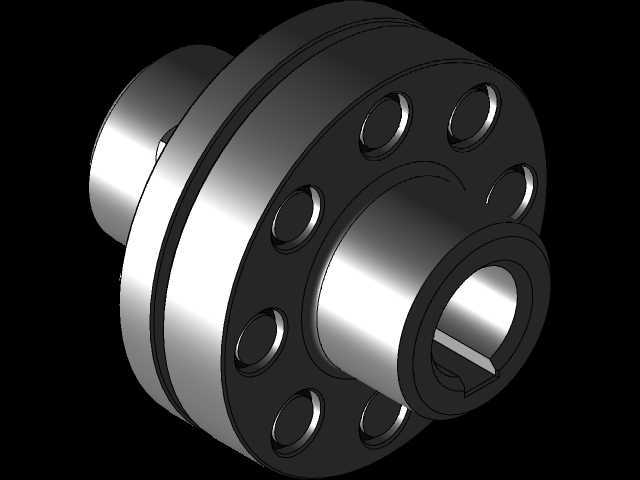

D45mm轴径弹性套柱销扭矩耦合联轴器

　　在工业传动系统的布局中，轴系对接的可靠性直接决定整套设备的运行稳定性，尤其是存在频繁正反转、启动冲击载荷的工况下，刚性联轴器往往难以抵消两轴间的安装对中误差，也无法缓冲瞬时扭矩波动带来的硬性冲击，弹性套柱销类耦合部件正是针对这类场景开发的传动连接元件。这款适配45mm轴径的弹性套柱销耦合结构，执行GOST 21424-93相关技术要求，额定传递扭矩可达500N·m，能够覆盖多数中低载荷工业传动场景的轴系连接需求，常见于中小型减速机输出端与工作机输入端的对接、输送机驱动辊组与动力单元的连接、中小型泵组与电机的轴系传动等场景，在轻工生产线、小型物料输送系统、通用机床辅机传动等场景中都能见到这类结构的应用。

　　从功能特性来看，该结构依靠带弹性套的柱销作为扭矩传递的中间载体，柱销一端固定在半联轴器的法兰孔内，另一端通过耐油橡胶或者聚氨酯材质的弹性套嵌入另一半联轴器的对应销孔中，动力传递过程中弹性套会产生微量的弹性变形，一方面可以补偿两轴安装时产生的径向、角向以及轴向偏移，降低轴系对中精度的装配要求，减少现场安装调试的工作量；另一方面弹性套的形变可以吸收传动过程中的冲击载荷，衰减启动、制动或者负载突变时产生的振动，避免硬性冲击传递到两端的轴承、轴伸等核心部件，延长整套传动系统的易损件更换周期。和传统的凸缘刚性联轴器相比，这类结构不需要在安装时严格保证两轴的绝对同轴，允许存在毫米级的径向偏移与小角度的角向偏差，对于现场安装条件有限、设备机架存在轻微焊接变形的场景适配性更强；和膜片联轴器、梅花联轴器等其他弹性联轴器相比，弹性套柱销结构的柱销与弹性套属于易损件，后期维护时不需要拆解两端的半联轴器与轴的连接，只需要拆卸法兰连接的紧固件即可更换弹性套与柱销，维护成本更低，操作也更简便。

　　从设计思路层面拆解该结构，首先是半联轴器的基体设计，两个半联轴器分别采用轮毂与法兰一体化的结构，轮毂部分设计有标准的键槽与轴孔，适配45mm直径的轴伸，通过平键实现与轴的周向固定，轮毂端部设置有紧定螺钉孔，可以在轴向位置调整完成后实现轴向锁紧，避免运行过程中联轴器出现轴向窜动。法兰端的销孔位置沿圆周均布，销孔的直径与弹性套的外径采用过盈配合设计，保证弹性套嵌入后不会在传递扭矩时出现打滑，同时销孔的位置度公差控制在合理范围内，确保所有柱销能够均匀承载，避免单个柱销受力过大出现过早剪切失效。柱销部分采用中碳钢材质制作，表面做防锈处理，柱销的一端带有轴肩，安装时轴肩贴合半联轴器的法兰端面，配合螺母实现柱销的轴向固定，避免运行过程中柱销从销孔中脱出。弹性套采用带环形凸缘的结构，嵌套在柱销外侧，环形凸缘可以卡在销孔的端口位置，增大弹性变形的缓冲行程，同时也能避免弹性套在长期挤压后出现轴向移位。

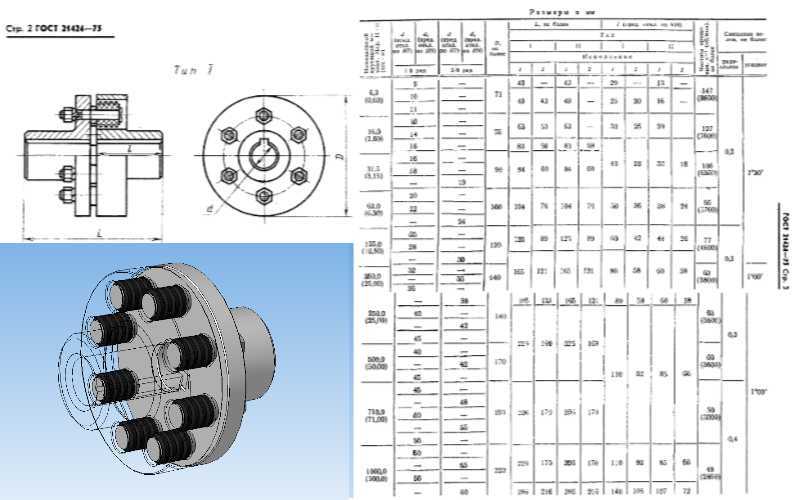

　　关于外形尺寸与安装边界，该联轴器的法兰外径、整体长度都严格对应GOST 21424-93标准中500N·m扭矩档位、45mm轴径的参数要求，法兰端的连接螺栓孔分布圆直径与标准规格完全匹配，现场替换同标准的旧件时不需要重新调整两端轴的伸出长度，也不需要重新加工轴伸或者键槽，能够实现直接互换。安装时需要注意预留足够的径向操作空间，方便后期拆卸柱销更换弹性套，两轴的对中偏移量需要控制在弹性套允许的补偿范围内，避免偏移过大导致弹性套过早磨损；轴向安装时两个半联轴器的法兰端面需要预留少量间隙，避免轴系热胀冷缩时两端面出现硬性顶推。在日常运行过程中，弹性套属于消耗部件，长期受挤压、剪切作用会出现老化、磨损，当发现传动过程中出现异常异响、振动增大时，需要及时停机检查弹性套的磨损情况，更换失效的弹性套即可恢复正常传动性能，不需要更换整个联轴器基体，整体的全生命周期使用成本更低。这类结构的联轴器不适合用于高速重载、频繁出现极大冲击载荷的工况，在额定扭矩范围内的中低速传动场景下，其可靠性、维护便捷性都有明显的优势，是通用机械传动系统中性价比极高的轴系连接选择。
