英飞凌TO-254AA封装MOS功率晶体管

　　在开关电源、电机驱动、工业逆变设备的PCB布局环节，直插式功率晶体管的选型与安装适配，直接决定了整机功率回路的散热效率与长期运行可靠性，TO-254AA封装的英飞凌IR系列MOSFET，是中低压大电流功率回路里应用极为广泛的一类分立半导体器件。这类器件的核心功能是通过栅极电压信号控制漏源极的通断状态，在回路中承担功率开关、电流调制、负载通断控制的作用，相比小信号三极管，它具备更低的导通内阻、更快的开关速度，能够在数十安培的持续电流工况下稳定工作，常见于AC-DC电源的次级整流、直流电机的H桥驱动、大功率负载的开关控制、光伏逆变的直流斩波回路中。

　　从结构设计逻辑来看，这款封装的器件采用了带安装孔的金属散热基板与塑封主体结合的结构，散热基板直接与器件内部的芯片衬底连通，安装时可以通过螺丝将基板固定在铝制散热片上，中间搭配导热绝缘垫片实现电气隔离与热传导，这种设计能够将芯片工作时产生的焦耳热快速传导到外部散热结构上，避免芯片结温过高导致的性能衰减或器件击穿。三个直插引脚采用平行等距排布，引脚直径与间距完全匹配通用PCB板的通孔焊盘尺寸，波峰焊或手工焊都能获得可靠的焊接强度，引脚长度预留了足够的板间安装余量，既可以直接插装在2mm厚度的常规PCB上，也可以根据板层结构弯折引脚适配不同的安装高度，弯折时只要保证引脚根部距离塑封本体3mm以上的位置受力，就不会出现塑封开裂、内部键合线脱落的问题。

　　在实际安装边界设计上，这款器件的塑封主体外形方正，散热基板的安装孔孔径适配M3规格的固定螺丝，安装时散热片与PCB板面的垂直距离需要预留至少1.5mm的间隙，避免塑封本体与PCB上的表层走线、贴片元件发生干涉；三个引脚的中心距严格遵循TO-254AA封装的行业通用标准，PCB封装绘制时不需要额外调整尺寸，直接调用标准封装库即可完成布局，焊盘直径设计为1.8mm时，既能保证焊锡的浸润强度，也不会出现相邻焊盘连锡的问题。在功率回路布局时，这类器件的漏极引脚通常连接高压母线端，布线时需要尽量缩短漏极到续流二极管、滤波电容的走线长度，降低走线寄生电感带来的尖峰电压冲击，源极引脚的功率走线与信号采样走线需要分开走，避免大电流波动耦合到栅极驱动信号里引发误导通。

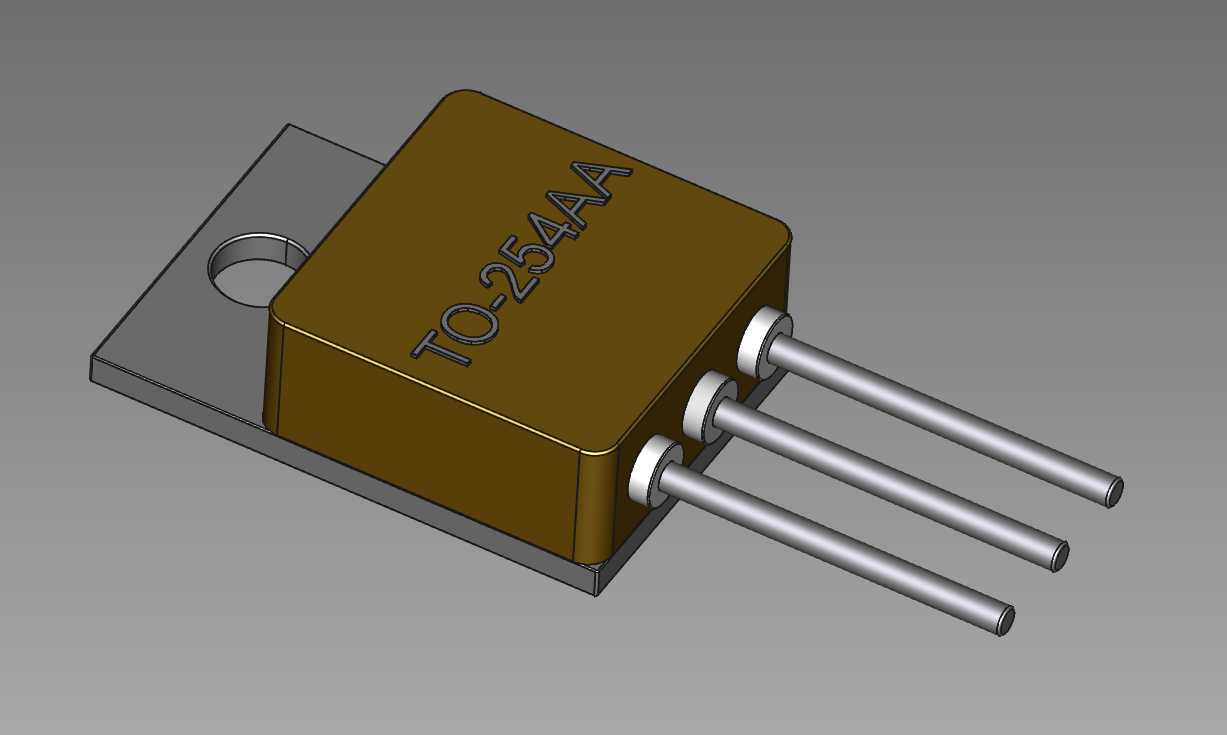

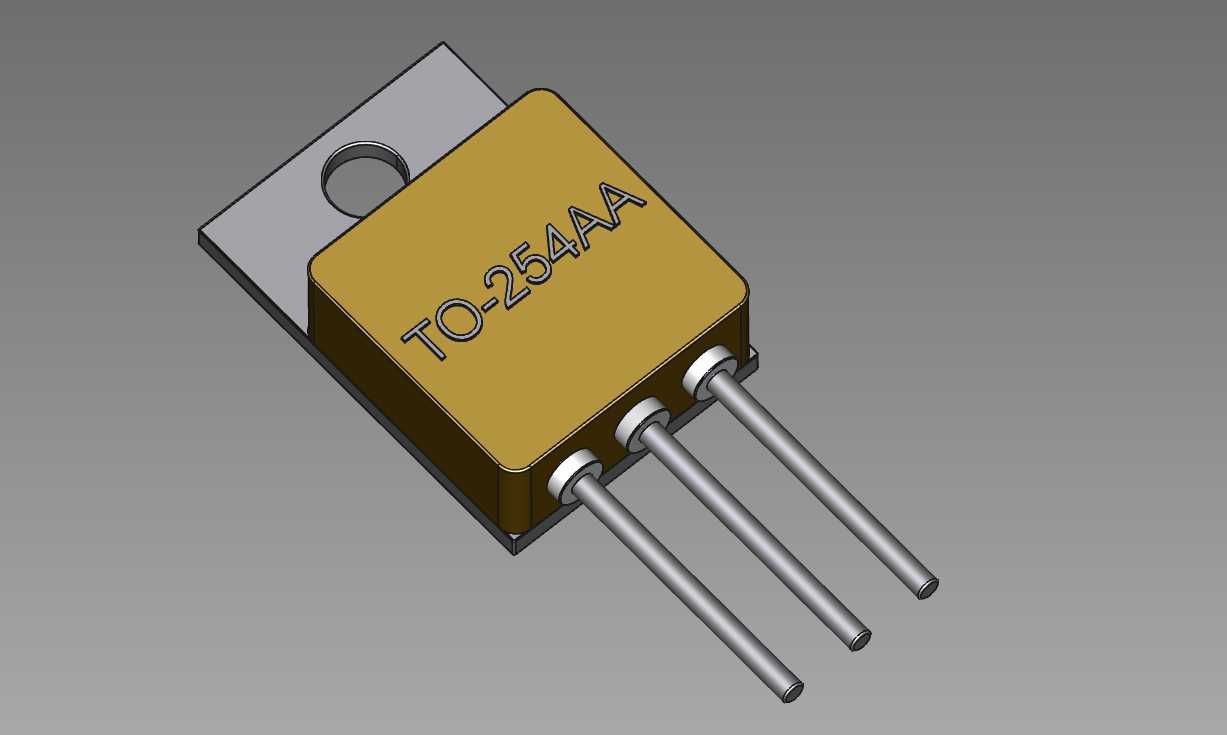

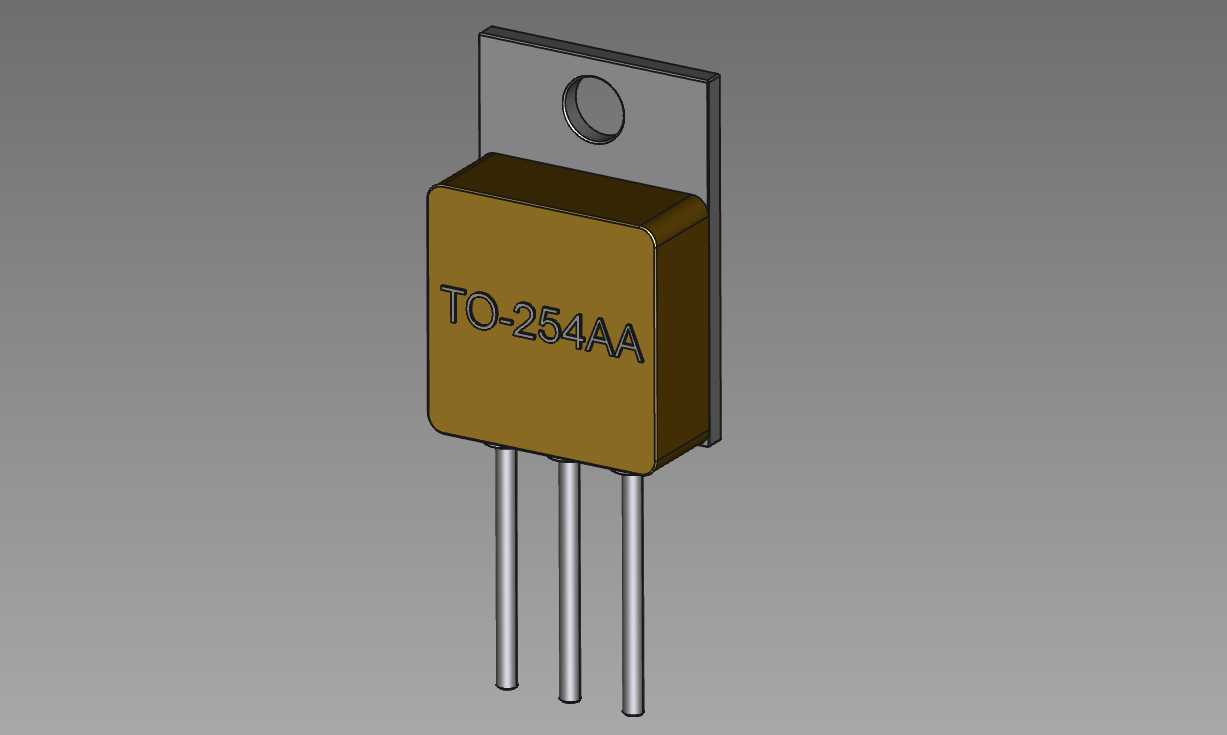

　　从器件本身的功能特性来看，这款MOSFET的栅极驱动阈值适配常规的10V-15V工业驱动电压，也可以兼容5V的逻辑电平直接驱动，在开关频率20kHz-100kHz的工况下都能保持较低的开关损耗，导通内阻在毫欧级别，大电流工作时的自身发热远低于同规格的双极型功率管，不需要额外搭配复杂的驱动缓冲电路就能稳定工作。在进行三维建模时，这款模型完整还原了塑封本体的倒角细节、散热基板的厚度与安装孔位置、引脚的圆柱形态与表面金属质感，甚至还原了塑封表面印字的细节特征，在做整机结构装配校验时，可以直接导入模型检查器件与周边散热结构、外壳、相邻元件的空间干涉情况，提前预判安装时可能出现的空间冲突问题，避免实际打样后才发现元件装不下、散热片固定位与器件干涉的问题。对于电源类产品的结构工程师来说，这类标准封装功率器件的三维模型精度，直接影响到整机散热结构设计的准确性，尤其是在高功率密度的电源产品里，每毫米的空间都需要精准利用，准确的器件模型能够帮助工程师在设计阶段就完成所有安装间隙的校验，减少后期改模、调整PCB布局的次数，缩短产品的研发周期。在做设备维修替换时，也可以通过三维模型提前确认器件的封装尺寸是否与待替换位置的安装空间匹配，避免采购回来的器件因为封装尺寸不符无法安装。
