双弯管成型用试管弯曲执行机构

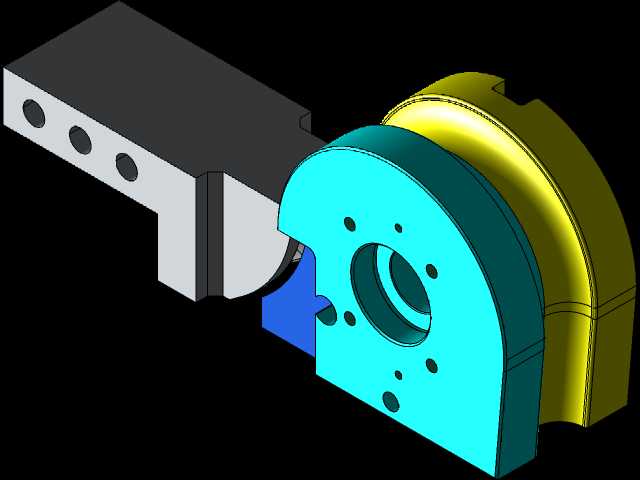

　　这套弯曲执行结构主要面向小直径薄壁玻璃试管、硬质塑料导管类工件的双段连续弯曲工序，常见于医用耗材加工、实验室器皿制备、小型流体管路预制的生产场景中，区别于常规单弯管工装，该结构可在一次装夹定位后完成两段不同曲率的弯折作业，减少工件二次装夹带来的形位公差偏移。从结构布局来看，左侧带三孔定位面的安装基座是整套机构的承载基准，三个等距排布的安装孔用于将整套弯曲组件固定在弯管设备的进给滑台上，安装面的平面度公差需控制在0.02mm以内，避免长期往复作业后出现组件偏斜，导致弯管角度出现超差。

　　中间青蓝色的成型轮是核心工作部件，轮体上的环形凹槽曲率与待加工试管的外径完全匹配，凹槽表面做了抛光处理，粗糙度Ra值不高于0.8，防止弯曲过程中刮擦试管外壁造成裂纹或外观缺陷；轮体上分布的多个小孔是定位销孔，用于根据不同的弯曲角度需求更换不同曲率的成型镶块，无需拆卸整个轮体即可快速适配不同规格的加工任务，大幅减少换型调试的时间成本。轮体后侧的黄色弧形护板是弯曲过程中的限位导向部件，其弧形轮廓与成型轮的转动轨迹同轴，在弯曲作业时，护板会随成型轮同步转动，贴靠在试管未弯曲的直段部分，避免管材在弯曲受力时出现外侧鼓包、内侧起皱的问题，尤其是加工薄壁玻璃试管时，均匀的侧向支撑能将弯曲废品率控制在极低水平。

　　轮体下方的蓝色挡块是管材轴向定位基准，待加工试管从机构左侧的导向槽送入后，管端抵靠在该挡块上即可确定轴向加工位置，挡块的位置可通过下方的腰型孔进行微调，适配不同长度的试管弯曲需求，调整后通过内六角螺钉锁紧，保证批量加工时的弯曲段长度一致性。整套机构的运动逻辑为：试管送料到位后，夹紧块从侧方伸出压紧试管直段，成型轮按照预设角度转动，带动管材沿凹槽完成第一段弯曲，随后夹紧块松开，管材进给预设距离后再次夹紧，成型轮继续转动完成第二段弯曲，也就是双弯曲的连续作业流程，整个过程无需人工干预，可接入自动化生产线实现连续上料加工。

　　从安装边界来看，整套机构的横向安装尺寸不超过220mm，纵向厚度不超过80mm，可直接适配现有常规小型弯管机的安装接口，无需对设备主体进行大规模改造；成型轮的转动中心与左侧安装基座的定位面平行度公差需在装配时调整至0.015mm以内，否则会出现弯曲段管材偏扭的问题。在实际生产应用中，该结构可适配外径3mm到12mm的薄壁管材，弯曲角度范围可覆盖0到180度，通过更换不同凹槽规格的成型轮和对应厚度的护板，即可快速切换加工规格，相比传统的单弯逐次加工工装，加工效率可提升40%以上，同时因为减少了二次装夹的定位误差，弯曲段的角度公差可控制在±0.5度以内，完全满足医用耗材、实验室精密器皿的加工精度要求。设计过程中重点考虑了薄壁管材弯曲的受力特性，所有与管材接触的工作面都做了圆角过渡，避免应力集中导致的管材破裂，同时成型轮的凹槽深度设置为管材外径的1/2，既保证弯曲过程中管材不会脱出凹槽，又不会因为凹槽过深导致管材被挤压变形。
