在冶金、矿山、起重运输这类重载传动场景里,原动机与工作机之间的轴系连接,往往要同时应对安装对中偏差、启动瞬时冲击、运行中载荷波动带来的额外应力,刚性联轴器很难兼顾补偿能力与缓冲需求,而带环形壳的弹性联轴器,正是针对这类工况开发的传动连接部件。这款联轴器的核心功能是在两根直径50mm的传动轴之间传递额定500Nm的扭矩,同时依靠环形弹性壳体的变形,补偿两轴之间的径向、角向与轴向偏移,避免轴系因安装不对中或运行变形产生附加弯矩,保护轴承、密封等易损部件,延长整套传动系统的服役寿命。

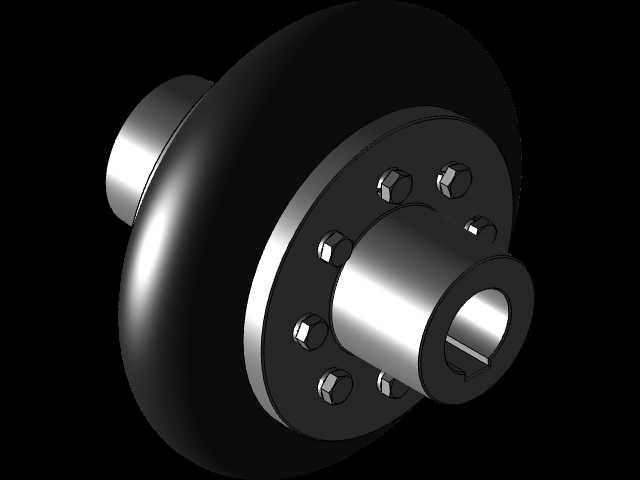

从结构设计逻辑来看,这款联轴器没有采用常见的弹性柱销、梅花垫等分散弹性元件布局,而是选用整体式环形弹性壳作为核心弹性部件,两个半联轴器的法兰端通过沿圆周均布的螺栓与环形弹性壳的两端金属连接环紧固,弹性壳主体为耐油橡胶类弹性材质,硫化粘接在两端的金属连接环上,这种整体式环形结构的优势在于弹性变形均匀,各个方向的补偿能力一致,不存在分散弹性元件受力不均导致的局部早期失效问题。半联轴器的轴孔采用键连接形式,适配标准平键安装,轴孔端面加工有定位止口,安装时可以快速实现半联轴器与轴的轴向定位,法兰端的螺栓孔采用铰制孔精度加工,保证螺栓安装后无间隙,避免传动过程中螺栓受剪产生冲击。
实际选型应用时,需要重点关注安装边界尺寸:半联轴器的轮毂长度要匹配被连接轴的伸长度,保证轴插入后键的啮合长度满足扭矩传递要求,法兰端的外径尺寸要预留足够的安装操作空间,尤其是螺栓拧紧的扳手空间,避免现场安装时无法操作。环形弹性壳的外径是整个联轴器的最大回转直径,设计安装护罩时要以此尺寸为基准预留安全间隙,防止运行中护罩与联轴器产生摩擦。两轴的安装对中偏差不能超出弹性壳的允许补偿范围,虽然弹性联轴器具备一定的补偿能力,但过大的对中偏差会让弹性壳长期处于大变形状态,加速弹性材料的疲劳老化,大幅缩短使用寿命,安装时仍需将径向偏差控制在0.2mm以内,角向偏差控制在1°以内,才能保证联轴器的设计寿命。
在不同工况的适配性上,这款联轴器的环形弹性壳可以根据使用环境选择不同的弹性材质,普通工业环境选用通用耐油丁腈橡胶即可,在有腐蚀介质的化工场景可以选用氟橡胶材质,低温环境下则需要选用耐低温的硅橡胶材质,保证弹性性能不发生劣化。日常维护过程中,不需要频繁拆解检查,只需要定期观察环形弹性壳的表面是否有裂纹、过度变形的情况,检查法兰连接螺栓是否有松动,相比需要定期更换弹性垫、柱销的联轴器,维护工作量更低。传动过程中,弹性壳可以有效吸收启动、制动时的瞬时冲击载荷,降低传动系统的振动与噪声,尤其适合在有正反转切换、频繁启动的传动工位使用,比如输送机的驱动端、中小型破碎机的传动连接、起重设备的行走机构传动等场景,都能发挥不错的传动缓冲效果。

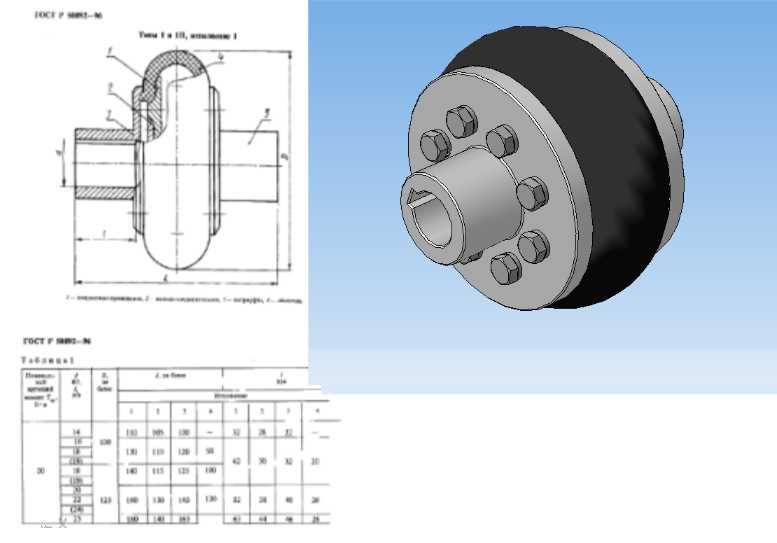

建模过程中,需要重点还原环形弹性壳的曲面轮廓,保证弹性壳与两端金属连接环的粘接面贴合精度,螺栓的圆周分布要严格按照标准节圆直径绘制,轴孔的键槽尺寸要符合对应轴径的标准键槽规格,避免建模尺寸与实际加工标准不符。半联轴器的轮毂与法兰过渡处要设计合理的圆角,减少应力集中,提升部件的结构强度,螺栓头部与法兰接触面要加工沉孔,保证螺栓安装后不突出法兰端面,避免运转时产生额外的风阻与安全隐患。
