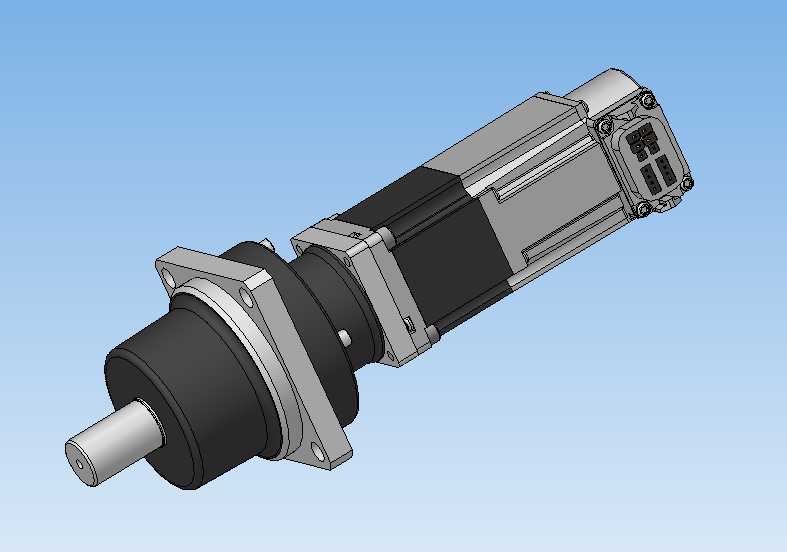

带制动功能法兰安装行星齿轮减速电机

　　这款集成制动功能的行星齿轮减速电机，在自动化产线传动、精密伺服变位、机床进给轴驱动这类需要精准停位、断电保持负载的场景中适配性极强，区别于普通开环步进驱动搭配独立减速箱的分体方案，它把制动模块、行星减速级、伺服驱动电机做了同轴集成设计，从根源上减少了分体安装带来的同轴度误差、连接法兰累积公差问题，也省去了设计人员单独匹配制动器安装位、核算制动扭矩与负载惯量匹配的冗余工作量。

　　从结构设计逻辑来看，整个传动链采用同轴直列布局，动力从后端伺服电机定子转子组件输出后，直接进入第一级行星减速齿圈，太阳轮与电机输出轴做一体化加工，避免了键连接带来的回程间隙，三级行星轮均采用渗碳淬火磨齿工艺，齿向做了修形处理，在额定负载下的传动回程间隙可以控制在3弧分以内，完全满足精密装配、激光切割进给这类对传动背隙有严苛要求的工位需求。前端的安装法兰采用方形带定位止口的设计，止口公差按H7级加工，安装孔位做了锪平处理，能直接与设备的安装面板贴合，不需要额外加调整垫片补偿安装面平面度，输出轴采用带键槽的圆柱轴设计，轴端做了中心孔，方便安装时打表找正同轴度，也可以适配同步轮、齿轮、联轴器等不同的传动连接件。

　　集成的制动器属于失电制动类型，布置在电机后端盖与编码器之间，制动盘与电机转子轴通过花键连接，正常通电时电磁线圈吸合制动盘，与摩擦片完全脱离不产生额外传动阻力，断电状态下弹簧压紧制动盘，通过摩擦力锁死转子轴，额定制动扭矩是电机额定输出扭矩的1.5倍，即使在垂直安装的工况下，突然断电也能牢牢锁住负载，避免滑台坠落、工位偏移引发的设备撞机或者工件报废问题。

　　从安装边界尺寸来看，前端方形法兰的安装孔中心距适配通用60法兰伺服电机的安装尺寸，替换现有同规格普通伺服电机时不需要重新加工设备安装孔，整个集成组件的总长度比同功率“独立电机+独立行星减速箱+独立制动器”的分体方案缩短了近20%，在设备内部安装空间局促的场景下优势非常明显，比如小型桌面机械手的关节驱动、窄幅输送线的主动辊驱动，都不需要额外预留制动器的安装空间。外壳的防护等级按IP54设计，所有拼接面都加了丁腈橡胶密封垫，输出轴位置装了骨架油封，能适应车间内有少量切削液飞溅、粉尘较多的工作环境，不需要额外加装防护外罩。

　　在实际选型匹配时，这款减速电机的速比为5，也就是电机端转5圈输出轴转1圈，输出端的额定扭矩是电机额定扭矩的4.8倍左右，扣除行星传动的机械效率损失，完全能驱动中等负载的回转工位、直线滑台，而且因为行星减速结构的惯量匹配作用，电机端的负载惯量被折算到原来的1/25，能大幅降低伺服驱动器的调试难度，即使驱动大直径的回转工作台，也不会出现启停振荡、定位过冲的问题。接线部分采用快插式航空插头，电源、编码器、制动器的接线针脚做了防呆设计，现场安装时不需要逐一核对线序，插好之后拧紧固定螺帽就能完成接线，能减少现场电气安装的接线错误率，也方便后期设备维护时快速拆换组件，不需要重新做线号标记。整个组件的所有旋转部件都做了动平衡校正，额定转速下运行的振动值控制在2.5mm/s以内，长时间高速运行也不会因为振动导致连接螺栓松动、输出轴密封过早磨损的问题。
