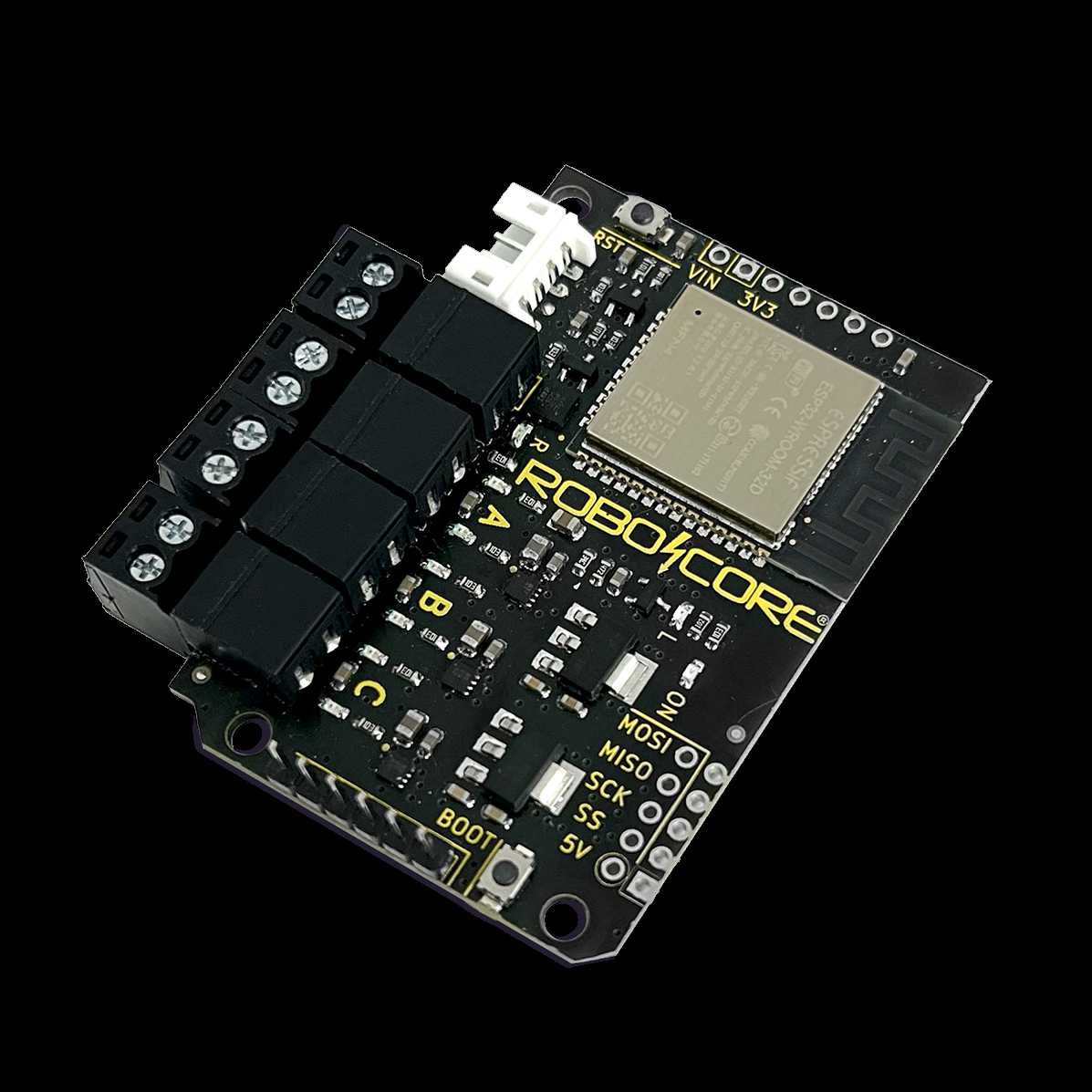

集成ESP32的三路H桥直流电机驱动控制板

　　这款集成控制板的设计初衷，是解决小型桌面级拉丝设备、教育类小型机器人、DIY创客装置里多负载独立驱动的布线冗余问题，很多做小型自动化装置的工程师都遇到过，主控板外接多个驱动模块时，杜邦线连接容易松脱、布线杂乱占空间，还容易因为接线错误烧损器件，这款板卡直接把主控和驱动电路整合在同一块PCB上，从根源上减少了外接连线的故障点。

　　从电路架构来看，板载的ESP32微处理器自带蓝牙与WiFi连接能力，不需要额外外接通讯模块，就能实现无线参数调试、远程动作指令下发，三个独立的H桥驱动通道，每一路都能独立输出最高800mA的持续电流，不管是驱动小型拉丝直流电机完成送丝、退丝的转速与转向控制，还是驱动小型机器人的行走电机、机械臂关节舵机之外的直流负载，甚至是驱动低压LED灯带实现亮度调节与亮灭控制，都不需要额外增加驱动放大电路，单块板就能覆盖三类常见低压负载的控制需求。

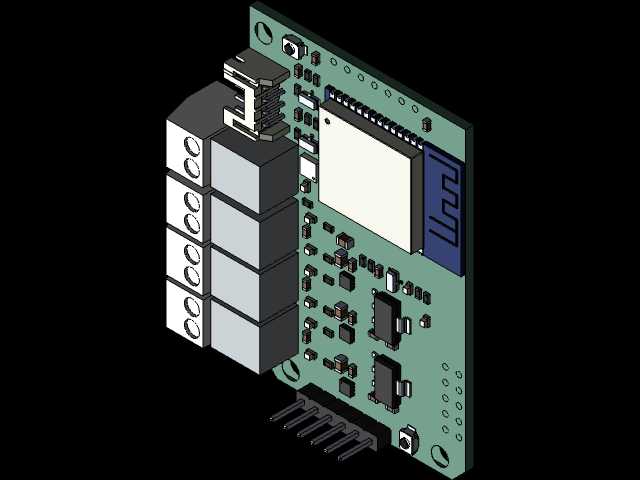

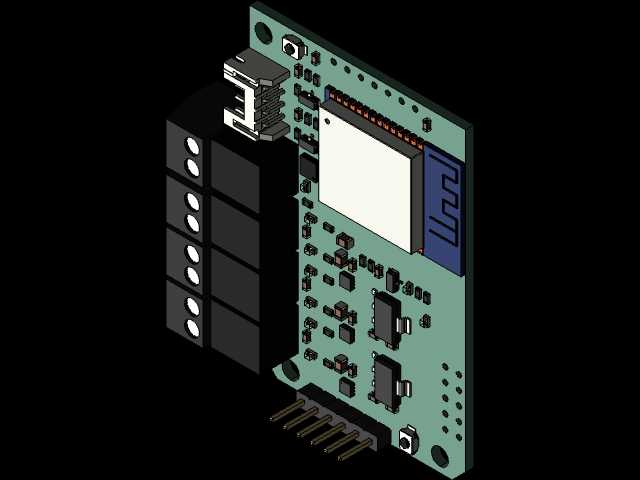

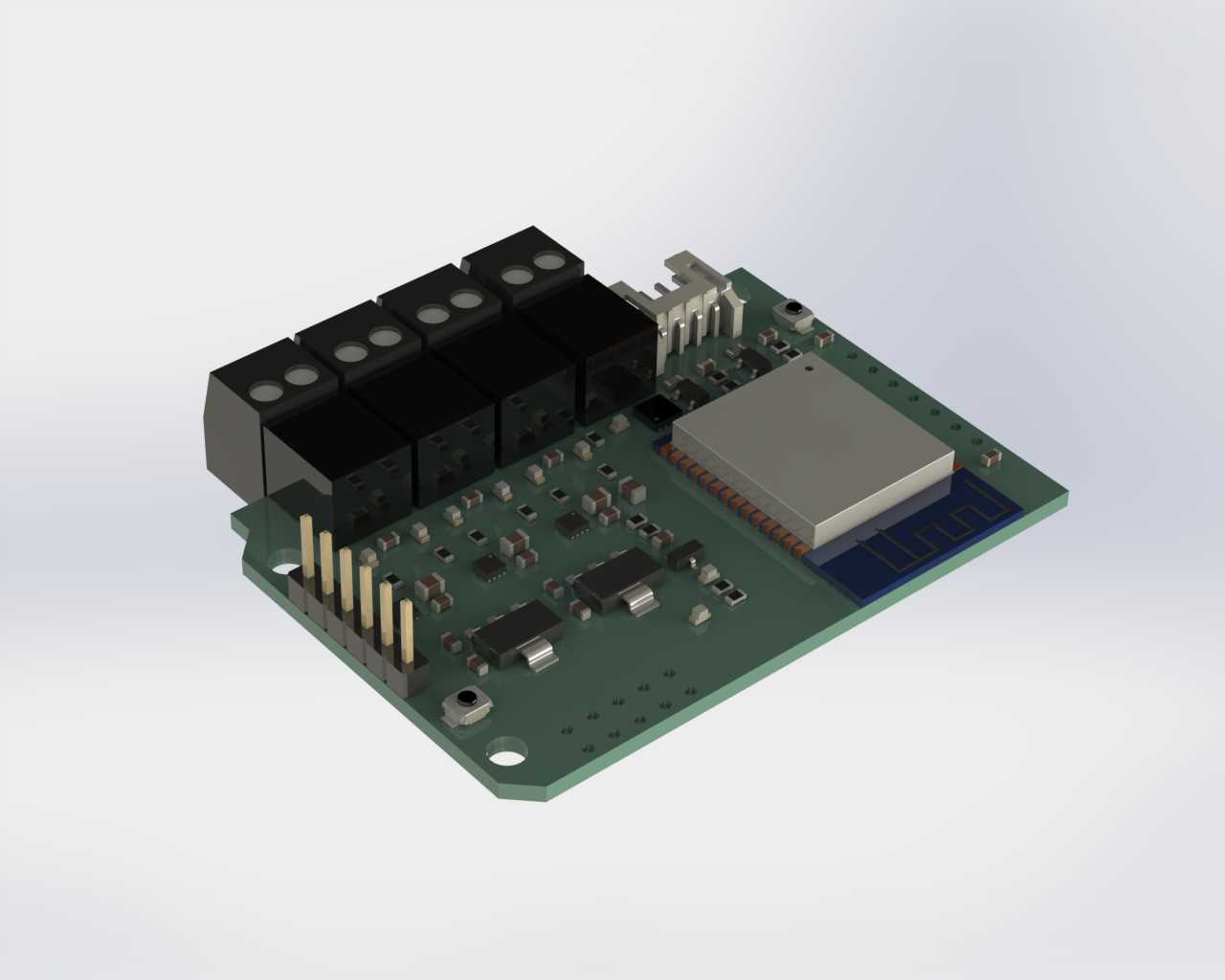

　　PCB布局上，驱动回路与主控回路做了清晰的分区，大电流走线路径做了加宽处理，功率器件位置预留了散热焊盘，长时间满负载运行时也能保证热量均匀散出，不会出现局部过热导致的器件性能衰减。板边预留的排针接口采用标准2.54mm间距，不管是直接插装在设备的预留安装位，还是通过排针外接传感器、限位开关等外围器件，都能兼容常规的接插件规格，不需要定制特殊连接件。电源输入接口采用带锁扣的接线端子，设备运行过程中出现拉扯线缆的情况也不会松脱断电，避免生产或调试过程中因为意外断电导致的工序中断。

　　实际应用场景里，小型桌面拉丝设备用这块板的话，两个通道接行走轴的直流电机控制设备移动位置，第三个通道接送丝机构的拉丝电机，配合板载主控的程序就能完成自动送丝、路径移动的全流程控制，不需要额外搭配主控板，整体设备的电控部分体积能缩小近40%，布线工作量减少一半以上。教育类小型机器人开发场景下，两个通道控制左右行走轮的差速转向，第三个通道控制机械爪或者武器机构的动作，剩下的IO口还能外接红外避障传感器、灰度传感器，完成循迹、避障类的竞赛任务，板载的无线通讯功能还能实现手机APP直接控制机器人动作，不需要额外加装通讯模块。低压LED亮化场景里，三个通道可以分别控制三路LED灯带的PWM调光，实现不同亮度、不同亮灭节奏的灯光效果，适合小型互动装置、创意展品的灯光控制。

　　安装边界上，PCB板采用圆角处理，四个角预留了标准M3安装孔，孔位间距符合常规小型电控板的安装规范，可以直接通过铜柱固定在设备的塑料或者金属壳体上，板上最高的器件是无线模块的屏蔽罩，整体板厚加上最高器件的高度不超过15mm，对安装空间的竖向尺寸要求很低，哪怕是内部空间非常紧凑的小型机器人外壳，也能轻松容纳。接线端子全部布置在板的同一侧边，外接电源线、电机线的时候不需要在不同方向走线，设备内部的线束可以整理得非常规整，方便后期维护排查线路。驱动通道的输出端都做了续流保护电路，电机启停时的反向电动势不会冲击主控芯片，长时间反复启停也不会出现器件损坏的情况，可靠性比外接散件搭建的驱动电路高很多。

　　设计过程中还考虑了新手调试的便利性，板载了电源指示灯和每个通道的运行状态指示灯，上电之后就能直观看到电源是否正常、每个通道有没有输出信号，调试的时候不需要万用表挨个测点，一眼就能判断故障大概位置。主控芯片的程序下载接口直接预留了标准的自动下载电路，用常规的USB转TTL模块就能直接烧录程序，不需要手动按复位键进下载模式，降低了程序开发的操作门槛。
